Grafik entlang Pfad

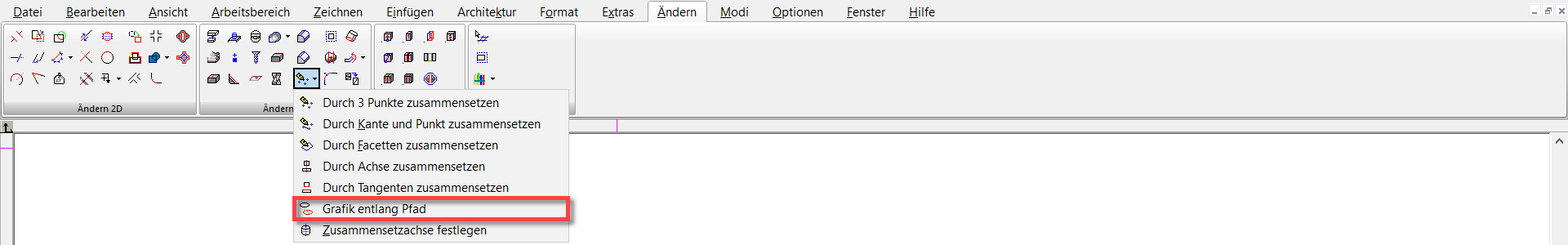

Menü: Ändern, 3D-Zusammensetzung, Grafik entlang Pfad / Ändern, 3D-Objekt, 3D-Zusammensetzung, Grafik entlang Pfad

Platziert ein 2D-Profil oder 3D-Objekt entlang eines 2D- oder 3D-Pfades.

1. Wählen Sie das zu projizierende Profil oder Objekt und dann einen Punkt auf dem Pfad für die Projektion aus.
2. Klicken Sie auf weitere Punkte, an denen das Profil projiziert werden soll. Wenn Sie das Modell drehen, werden die Profile dreidimensional angezeigt.
3. Wählen Sie Beenden aus dem Kontextmenü oder der Kontrollleiste, um den Vorgang zu beenden.

Kontextmenüoptionen:

Anz. Kopien: Gibt die Anzahl der Kopien des Objekts an, das vom Einfügepunkt angefangen platziert wird. Der Abstand zwischen den Einfügungen entspricht dem Wert im Feld Abstand.

Abstand: Definiert den Abstand zwischen den im Feld Anz. Kopien angegebenen Mehrfacheinfügungen.

Originalgrafik löschen: Löscht das Originalobjekt.

Originalgrafik auf Pfad spiegeln: Spiegelt die eingefügten Objekte.

Startpunkt der Pfadgrafik einstellen: Stellt die Einfügung am Startpunkt des Pfads ein.

Endpunkt der Pfadgrafik einstellen: Stellt die Einfügung am Endpunkt des Pfads ein. Wenn diese Option aktiviert ist, wird die Option Anz. Kopien ignoriert.

Beim Ziehen anzeigen: Zeigt eine Live-Vorschau des Objekts an, während es entlang des Pfades positioniert wird.

Entlang der Tangente platzieren: Richtet die X-Achse des verschobenen Objekts an der Tangentenrichtung des ausgewählten Pfades aus.

Entgegengesetzte Tangentenrichtung: Kehrt die Ausrichtung entlang der Kurve um.

Auf Gruppeninhalt anwenden: Wendet die Pfadtransformation einzeln auf jedes Element an, das in einer ausgewählten Gruppe enthalten ist.

Zusätzliche Drehsteuerelemente

Der Modus Tangential platzieren enthält zwei zusätzliche Eingabefelder:

• RotateX
• RotateY

Mit diesen Steuerelementen kann das zu verschiebende Objekt während der Platzierung entlang des Pfades um die X- und Y-Achse des Objektkoordinatensystems gedreht werden.
