2D-Auswahlwerkzeug

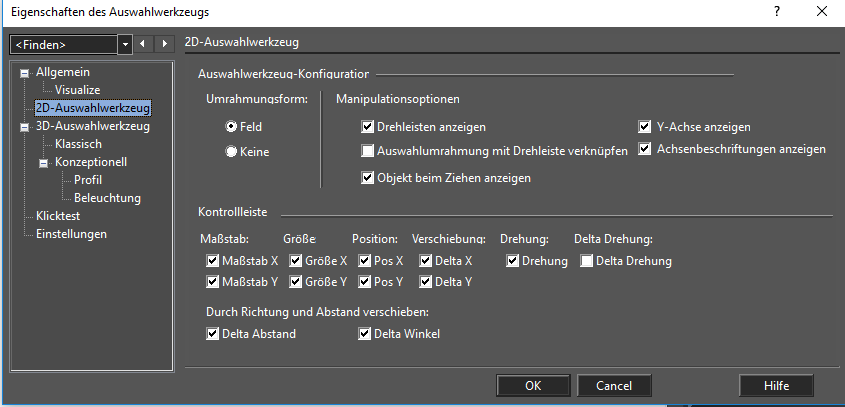

Optionen für die Auswahl in 2D und Felder in der Kontrollleiste.

Umrahmungsform: Wählen Sie Keine aus, um die Auswahlumrahmung (das Begrenzungsrechteck) auszublenden. Folgende Optionen sind verfügbar:

Manipulationsoptionen:

Drehleisten anzeigen: Wenn dieses Kontrollkästchen nicht aktiviert ist, wird die Drehleiste nicht angezeigt und kann nicht aufgerufen werden.
Auswahlumrahmung mit Drehleiste verknüpfen: Wenn dieses Kontrollkästchen aktiviert ist, ändert sich die Form der Auswahlumrahmung entsprechend, wenn Sie die -Taste drücken und den Drehpunkt verschieben.

"Auswahlumrahmung mit Drehleiste verknüpfen" ist nicht aktiviert

"Auswahlumrahmung mit Drehleiste verknüpfen" ist aktiviert

Objekt beim Ziehen anzeigen: Zeigt die ausgewählten Objekte während der Umwandlung dynamisch an. Wenn dieses Kontrollkästchen nicht aktiviert ist, ist nur die Auswahlumrahmung sichtbar.
Achse anzeigen: Wenn sie aktiviert ist, wird die Achsenbeschriftung Y angezeigt.
Achsenbeschriftungen: Wenn sie aktiviert ist, werden die Achsenbeschriftungen X und Y angezeigt.

Kontrollleiste: Steuert die 2D-Umwandlungsfelder, die in der Kontrollleiste angezeigt werden.

Hinweis: Mit dem 2D-Auswahlwerkzeug wird immer das BKS (Arbeitsebene) zur Auswahl verschoben.
