Kurven uberblenden


imgimgimg img

Menü: Ändern, In Bogenlinie umwandeln

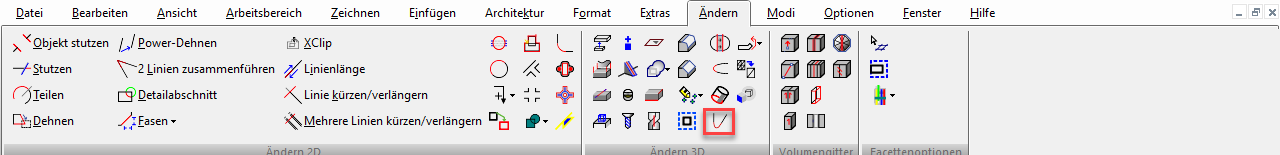

Menüband:


Mit diesem Werkzeug können Sie Polylinien und Kurven überblenden. Die Funktion umfasst zwei verschiedene Modi: G2 mit kontinuierlichem und minimiertem Krümmungsradius.

  1. Wählen Sie die erste zu überblendende Kurve

  2. Wählen Sie die zweite Kurve, mit der Sie überblenden wollen

  3. Wählen Sie weiter oder klicken Sie auf Fertig stellen

G2 kontinuierlich: Erstellt ein Bezier-Segment aus 2 Punkten, 2 Richtungen und 2 Krümmungen. Im Falle einer Kurve gehen Krümmung und Tangentenrichtung vom Endpunkt der Kurve aus. Im Falle einer Linie definiert der Benutzer den gewünschten Krümmungsradius für jedes Ende.

Minimaler Krümmungsradius : Konstruiert ein Bezier-Segment, dessen maximaler Krümmungsradius minimal ist. Eine Lösung liegt vor, wenn das Bézier-Segment konvex ist - die Krümmung ändert ihr Vorzeichen vom Anfang bis zum Ende nicht.
