Teilwerkzeuge

Teilwerkzeuge sind eine Funktion innerhalb von TurboCAD Copilot. Copilot bietet zwei Teilwerkzeuge, die Sie bei Ihren Konstruktionsanforderungen unterstützen.

Teile-Generator

Standard-Benutzeroberfläche: Zeichnen/3D-Objekt/Teil-Generator

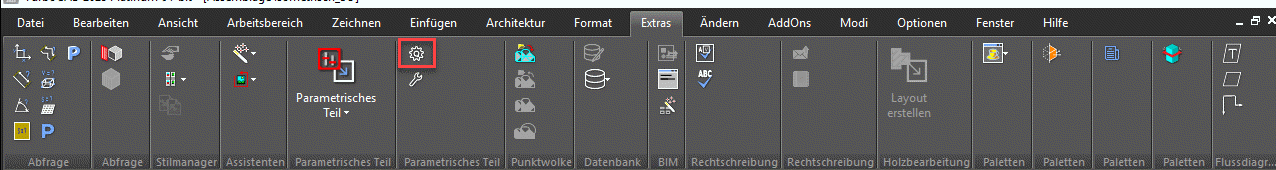

Ribbon-Benutzeroberfläche:

Teile Generator ist ein leistungsstarkes Tool, mit dem der Benutzer komplexe Teile präzise und flexibel erstellen kann. Dank einer großen Auswahl an Teiletypen und anpassbaren Parametern kann der Benutzer die benötigten Teile mühelos entwerfen und bauen.

Teile Generator

Um ein Teil zu generator, gehen Sie wie folgt vor:

Aktivieren Sie das Teil-Generator-Tool
Wählen Sie den Teiletyp aus der Kategorieliste aus.
Legen Sie die Parameter für das Teil fest, z. B. Modul, Anzahl der Zähne, Breite und Spiralwinkel.
Klicken Sie auf die Schaltfläche Übernehmen, um das Teil zu generieren.
Klicken Sie auf OK, um die Auswahl zu bestätigen.
Klicken Sie in den Zeichenbereich, um das Teil dort zu platzieren.

Werkzeuge für Teile Generator

Der Teilegenerator enthält eine Reihe von Werkzeugen zum Erstellen verschiedener Arten von Teilen. Jedes Werkzeug verfügt über eigene Parameter, die angepasst werden können, um das gewünschte Teil zu erstellen.

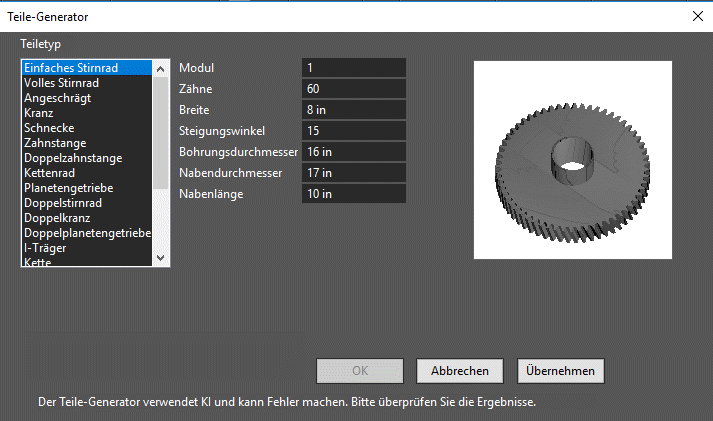

Einfaches Stirnrad

Erstellt ein einfaches Stirnrad mit den folgenden Parametern:
Modul: Skalierungsfaktor für die Zahngröße
Zähne: Anzahl der Zähne am Zahnrad
Breite: Axiale Dicke des Zahnrads
Schrägungswinkel: Winkel der Zähne (0,0 für gerade Zähne)
Bohrungsdurchmesser: Durchmesser der zentralen Bohrung
Nabendurchmesser: Legt den Durchmesser der Nabe fest, die dem Zahnrad zusätzliche Stabilität verleiht.
Nabenlänge: Legt die axiale Länge der Nabe fest.

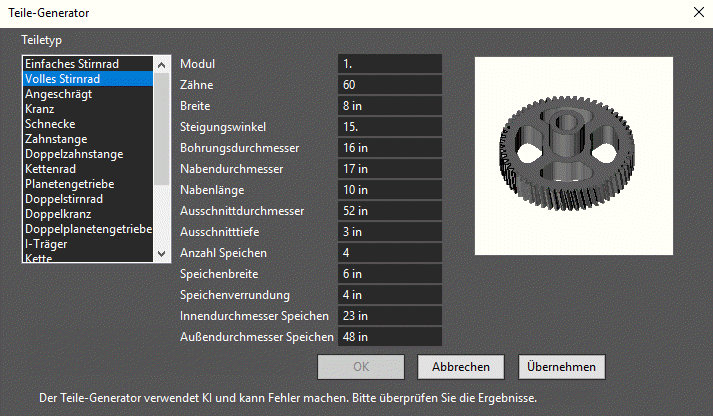

Volles Stirnrad

Erstellt ein vollwertiges Stirnrad mit den folgenden Parametern:

Module: Tooth size scaling factor
Teeth: Number of teeth on the gear
Width: Axial thickness of the gear
Helix Angle: Angle of the teeth (0.0 for straight teeth)
Bore Diameter: Diameter of the central hole
Hub Diameter: Diameter of the hub
Hub Length: Length of the hub
Recess Diameter: (Optional) Diameter of the recess
Recess Depth: (Optional) Depth of the recess
Number of Spokes: (Optional) Number of spokes
Spoke Width: (Optional) Width of each spoke
Spoke Fillet: (Optional) Fillet radius for smoothing spoke edges
Spokes Inner Diameter: (Optional) Inner diameter of the spokes
Spokes Outer Diameter: (Optional) Outer diameter of the spokes

Angeschrägt

Erstellt ein Kegelrad mit den folgenden Parametern:

Modul: Skalierungsfaktor für die Zahngröße
Zähne: Anzahl der Zähne am Zahnrad
Stirnbreite: Dicke der Zahnradstirnfläche
Bohrungsdurchmesser: Durchmesser der zentralen Bohrung
Kegelwinkel: Winkel der Zähne (0,0 für gerade Zähne)

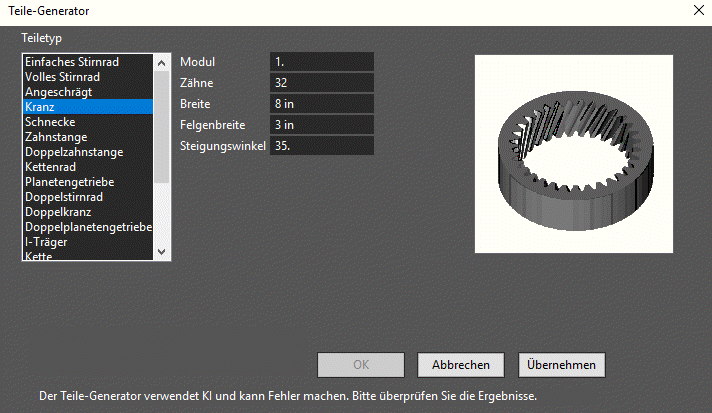

Kranz

Erstellt ein Zahnkranz mit den folgenden Parametern:

Modul: Skalierungsfaktor für die Zahngröße
Zähne: Anzahl der Zähne am Zahnrad
Breite: Axiale Dicke des Zahnrads
Felgenbreite: Breite der Felge des Zahnrads
Schrägungswinkel: Winkel der Zähne (0,0 für gerade Zähne)

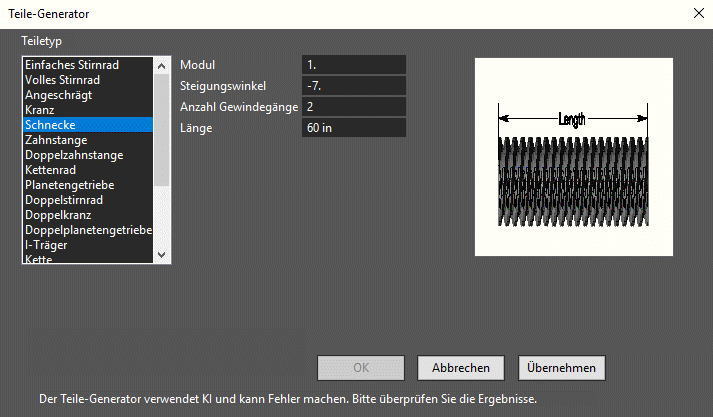

Schnecke

Erstellt ein Schneckengetriebe mit den folgenden Parametern:

Modul: Skalierungsfaktor für die Zahngröße
Steigungswinkel: Winkel der Schraubenlinie des Schneckengewindes
Anzahl Gewindegänge: Anzahl der Gewindegänge auf der Schnecke
Länge: Länge des Schneckenrads

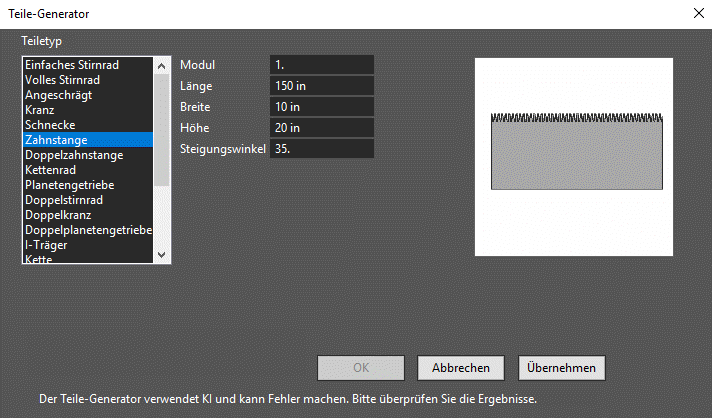

Zahnstange

Erstellt ein Zahnstangengetriebe mit den folgenden Parametern:

Modul: Skalierungsfaktor für die Zahngröße
Länge: Länge der Zahnstange
Breite: Dicke der Zahnstange
Höhe: Vertikale Abmessung des Zahnprofils der Zahnstange
Steigungswinkel: Winkel der Zahnstangenzähne

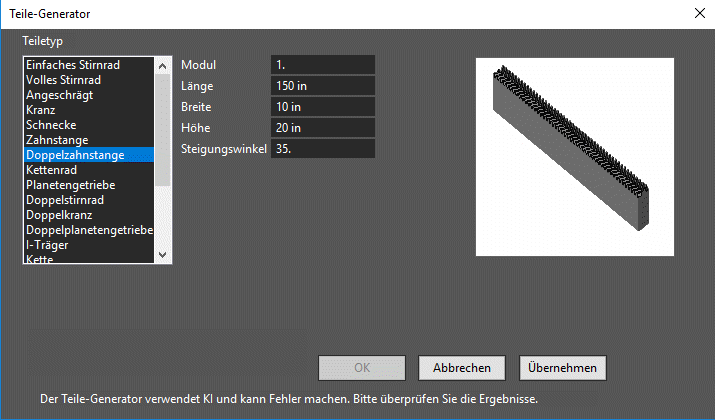

Doppelzahntange

Erstellt ein Fischgräten-Stirnrad mit den folgenden Parametern:

Modul: Skalierungsfaktor für die Zahngröße
Länge: Länge der Zahnstange
Breite: Dicke der Zahnstange
Höhe: Vertikale Abmessung des Zahnprofils der Zahnstange
Steigungswinkel: Winkel der Zahnstangenzähne

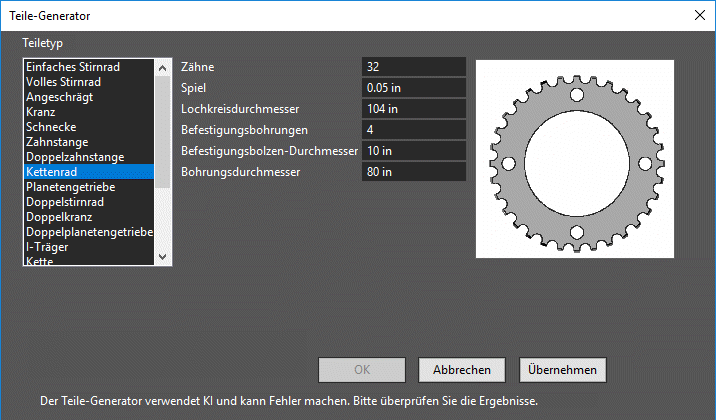

Kettenrad

Erstellt ein Kettenrad mit den folgenden Parametern:

Zähne: Gesamtzahl der Zähne am Kettenrad
Spiel: Spiel für den Zahneingriff des Kettenrads
Lochkreisdurchmesser: Durchmesser des Kreises, auf dem die Befestigungsschrauben angeordnet sind
Befestigungsbohrungen: Gesamtzahl der Schrauben, die zur Befestigung des Kettenrads verwendet werden
Befestigungsbolzen-Durchmesser: Durchmesser jeder Befestigungsschraube
Bohrungsdurchmesser: Durchmesser der zentralen Bohrung für die Wellenmontage

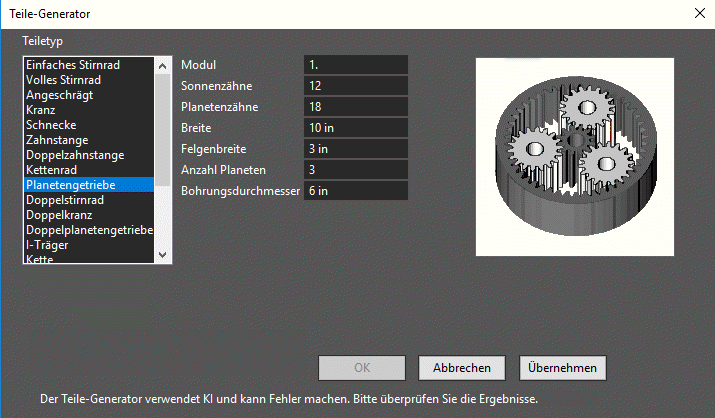

Planetengetriebe

Erstellt ein Planetengetriebe mit den folgenden Parametern:
Modul: Skalierungsfaktor für Zahngröße
Sonnenzähne: Anzahl der Zähne am zentralen Sonnenrad
Planetenzähne: Anzahl der Zähne an jedem der Planetenräder
Breite: Axiale Dicke des Zahnradsatzes
Felgenbreite: Breite der Felge, die die Zahnradzähne trägt
Anzahl Planeten: Anzahl der Planetenräder im Zahnradsatz
Bohrungsdurchmesser: Durchmesser der zentralen Bohrung für die Wellenmontage

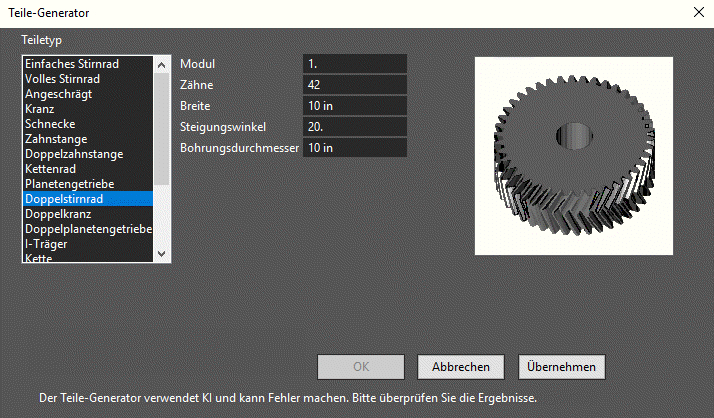

Doppelstirnrad

Erstellt ein Fischgrätenrad mit den folgenden Parametern:

Modul: Skalierungsfaktor für Zahngröße
Zahne: Anzahl der Zähne am Zahnrad
Breite: Axiale Dicke des Zahnrads
Bohrungsdurchmesser: Durchmesser der zentralen Bohrung für die Wellenmontage
Steigungswinkel: Steigungswinkel des Zahnrads

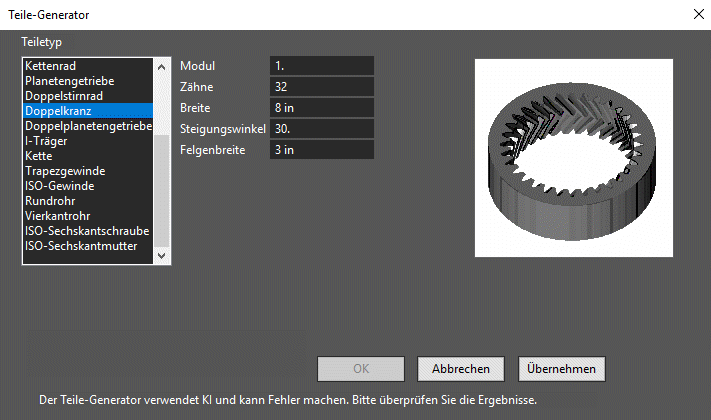

Doppelkranz

Erstellt einen Fischgräten-Ringrad mit den folgenden Parametern:

Modul: Skalierungsfaktor für die Zahngröße
Zähne: Anzahl der Zähne am Zahnrad
Breite: Axiale Dicke des Zahnrads
Steigungswinkel: Steigungswinkel des Zahnrads
Felgenbreite: Breite der Felge des Zahnrads

ISO-Sechskantschraubendreher

Erstellt eine ISO-Sechskantschraube mit den folgenden Parametern:

Durchmesser: Schraubengröße und Gewindesteigung (gemäß ISO-Normen)
Länge: Länge der Schraube
Gewinde: Enthält Gewinde der Schraube, sofern aktiviert

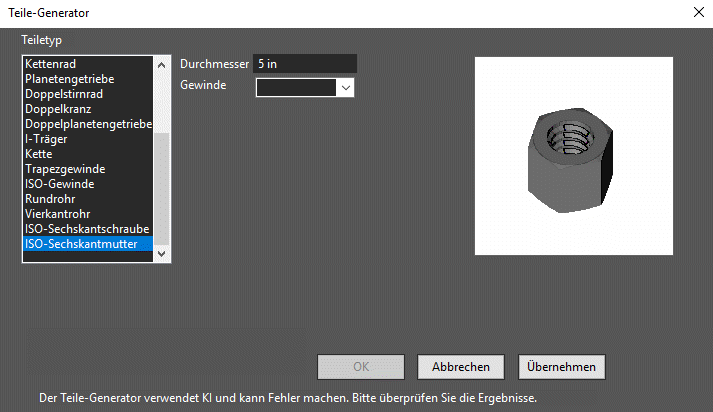

ISO-Sechskantmutter-Werkzeug

Erstellt eine ISO-Sechskantmutter mit den folgenden Parametern:

Durchmesser: Mutterngröße und Gewindesteigung (gemäß ISO-Normen)
Gewinde: Enthält ein Gewinde aus dem Teil, sofern aktiviert

I-Träger

Erstellt einen tragenden Balken mit den folgenden Parametern:
Tragerhöhe: Gesamthöhe des I-Trägers
Flanschbreite: Breite des oberen und unteren Flansches
Flanschdicke: Dicke der Flansche
Stegdiske: Dicke des vertikalen Stegs, der die Flansche verbindet
Trägerlänge: Gesamtlänge des I-Trägers
Verrundungsradius: Radius der Ausrundung

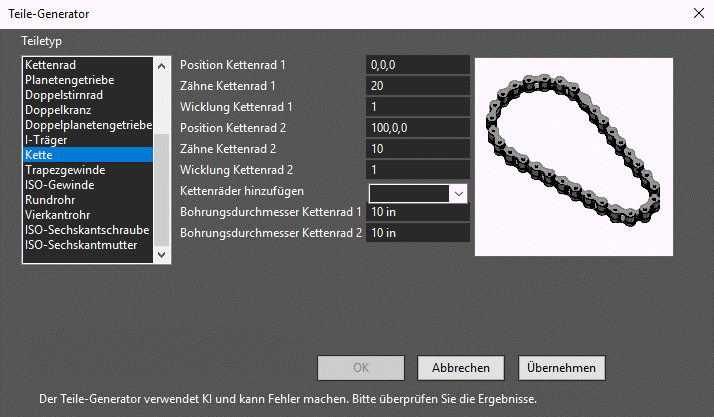

Kette

Erstellt eine Kette mit den folgenden Parametern:

Kettenradzähne 1: Anzahl der Zähne an jedem Kettenrad
Positive Kettenumschlingung 1: Richtung, in der die Kette die Kettenräder umschlingt (gilt für gegen den Uhrzeigersinn, gesehen von der positiven Z-Achse)
Kettenradpositionen 1: Mittelkoordinaten des ersten Kettenrads
Kettenradzähne 2: Anzahl der Zähne an jedem Kettenrad
Positive Kettenumschlingung 2: Gibt an, ob jedes Kettenrad eine positive Kettenumschlingung hat
Kettenradpositionen 2: Mittelkoordinaten des zweiten Kettenrads

Verwendung des Kettenwerkzeugs

Wählen Sie den Kettentyp aus der Kategorieliste aus.
Legen Sie die Zähne, die Kettenumschlingung und die Positionen für jedes Kettenrad fest.
Klicken Sie auf die Schaltfläche „Erstellen“.

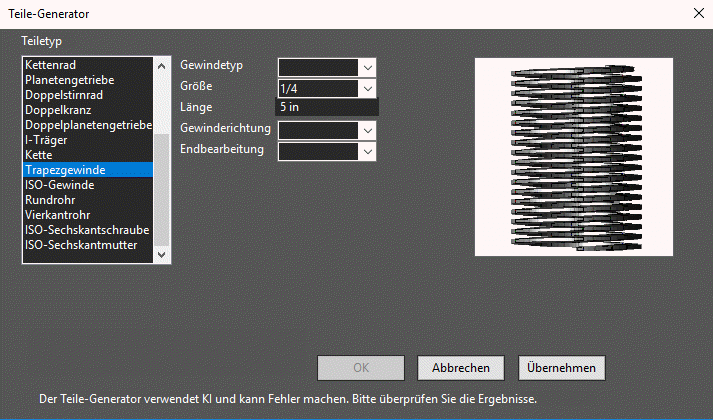

Trapezgewinde

Erstellt einen Faden, der mit einem Zylinder oder Loch mit den folgenden Parametern verbunden werden kann:

Gewindetyp: Außen- oder Innengewinde
Größe: Wählen Sie aus verschiedenen Größen (in Zoll)
Länge: Legt die Länge des ACME-Gewindes fest
Gewinderichtung: Rechts- oder Linksgewinde
Endbearbeitung: Legt fest, wie das Gewinde endet (auslaufend, unbearbeitet, rechtwinklig, abgeschrägt)

Teil-Editor

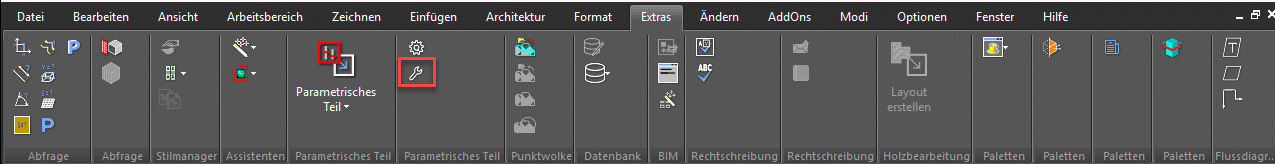

Standard-Benutzeroberfläche: Zeichnen/3D-Objekt/Teil-Editor

Ribbon-Benutzeroberfläche:

Das Teil-Editor-Werkzeug dient zum Bearbeiten der Parameter des erstellten Teils. Der Benutzer kann das vorhandene Teil auswählen und Teileigenschaften definieren.

Teile bearbeiten

Aktivieren Sie das Werkzeug Teil-Editor.
Wählen Sie das erstellte Teil aus.
Der Parameterdialog wird geöffnet. Bearbeiten Sie die Parameter im Dialogfeld.
Klicken Sie auf Übernehmen.

Wenn das Teil erfolgreich erstellt wurde, wird die Schaltfläche OK verfügbar.

Drücken Sie OK.

Das ausgewählte Teil wird aktualisiert.
