Blech abwickeln

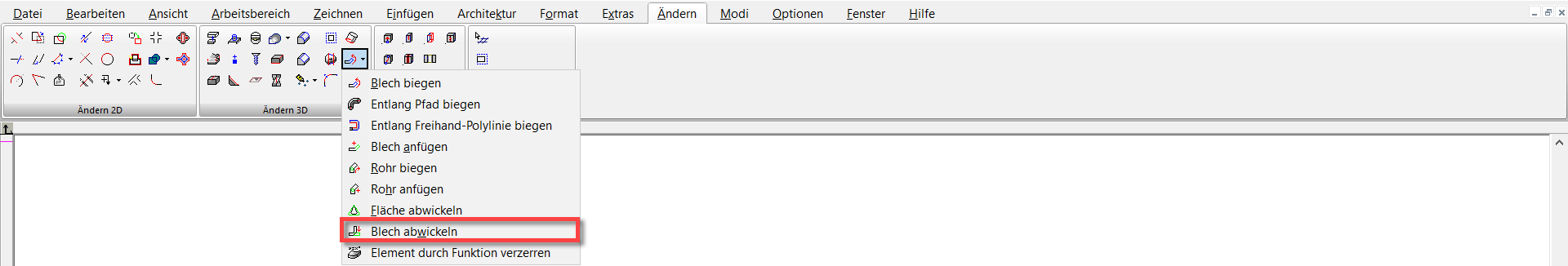

Menü: Ändern, 3D-Objekt, Blech, Blech abwickeln
Wickelt ein gebogenes oder mit einer Anfügung versehenes Blech ab. Dieses Werkzeug wird allgemein für Objekte verwendet, die eine Biegung oder Anfügung haben oder für in TurboCAD importierte Objekte. Es lässt sich ebenfalls für Biegungen verwenden, die über abgerundete Ecken erstellt wurden, wenn der radiale Unterschied der inneren und äußeren Abrundung der Tiefe (Stärke) des Materials entspricht.

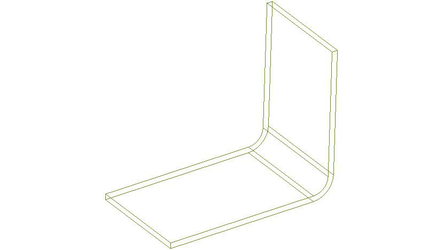

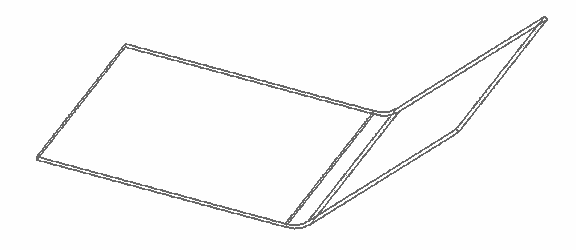

- Beginnen Sie mit einem gebogenen oder mit einer Anfügung versehenen Blech. In diesem Beispiel wird ein Blech verwendet, das eine zylindrische Prägung, eine Biegung mit zwei Löchern und eine Anfügung mit einem Loch hat.
- Aktivieren Sie die Funktion Blech abwickeln. Die Neutrale Tiefe ist der Tiefenabstand in das Material, in dem keine Spannungen oder Verdichtungen auftreten. Das Ändern dieses Parameters wirkt sich leicht auf die sich ergebende Blechgröße aus.
- Wählen Sie die Fläche, die als Basis für den Abwickelvorgang verwendet werden soll. Das resultierende Flachblech wird bündig mit dieser Fläche sein.
Eine Vorschau des sich ergebenden Blechs erscheint.
- Wählen Sie Beenden aus dem Kontextmenü oder der Kontrollleiste. Das neue, abgewickelte Blech wird erstellt, das die Grundfläche überlappt.
- Um die Ergebnisse zu sehen, können Sie das abgewickelte Blech verschieben oder das Originalblech löschen.
Kontextmenüoptionen:
Für das Werkzeug Blech abwickeln sind verschiedene Optionen verfügbar.
Quellgrafik beibehalten:
Wenn diese Option aktiviert ist, bleibt das gebogene Objekt erhalten und ein neues, abgewickeltes Objekt wird zusätzlich erstellt.

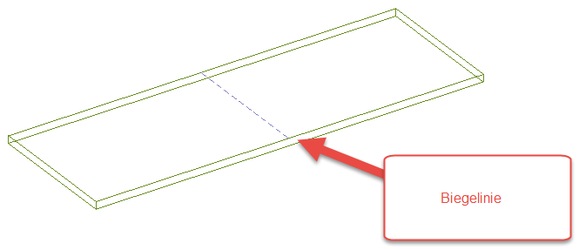

Biegelinien ermitteln:
Wenn diese Option aktiviert ist, werden die Biegelinien angezeigt, die für die Abwicklung des Objekts verwendet wurden. Dies erlaubt ein Zurückbiegen.

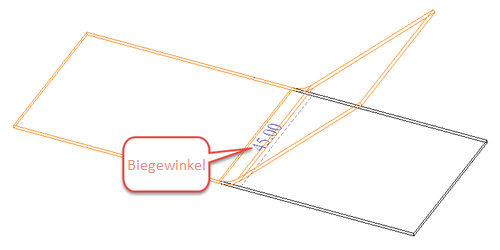

Biegewinkel ermitteln:
Wenn diese Option aktiviert ist, werden die Biegewinkel angezeigt, die für die Abwicklung des Objekts verwendet wurden. Dies erlaubt ein Zurückbiegen.

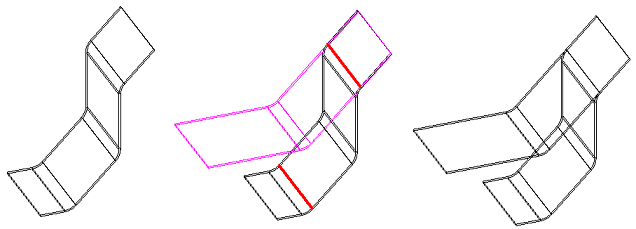

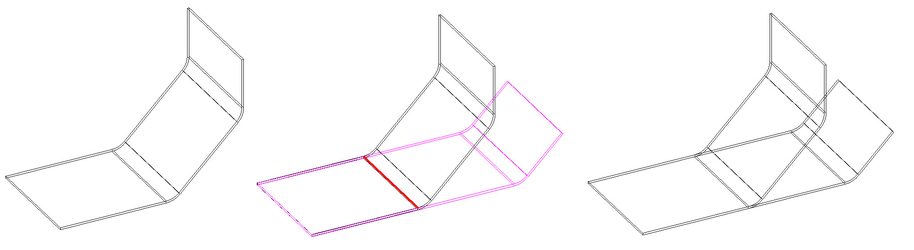

Entlang einer Kante abwickeln:
Wenn diese Option aktiviert ist, können Sie einzelne Kanten zum Abwickeln auswählen. Ist diese Option deaktiviert, wickelt das Werkzeug alle Objektkanten gleichzeitig ab.
Beschriftungen anzeigen:

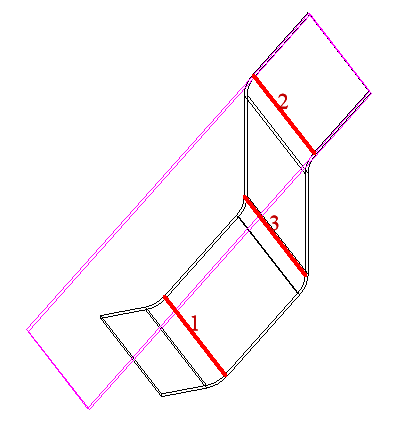

Zeigt Beschriftungen an, die die Reihenfolge darstellen, in der die Kanten für die Abwicklung ausgewählt wurden.
**Verformung korrigieren: **
Korrigiert die seitliche Biegung.
Fortschrittsanzeige
Sie können den Fortschritt der Abwicklung anhand der Fortschrittsanzeige verfolgen. Drücken Sie drücken Sie die
Erweiterte Abwicklung
Der Arbeitsablauf Blechentfaltung unterstützt erweiterte Entfaltungsvorgänge zum Abflachen gebogener Blechgeometrien unter Beibehaltung der Biegestruktur und der Entfaltungsgenauigkeit. Die erweiterten Entfaltungsvorgänge bieten zusätzliche Steuerungsmöglichkeiten für die Verwaltung von Biegebereichen, Entfaltungsgrafiken und die visuelle Darstellung während des Abflachungsvorgangs.
Der Arbeitsablauf unterstützt die direkte Auswahl kompatibler Biegebereiche, einschließlich zylindrischer Flächen, und kann zugehörige 2D-Entfaltungsgrafiken direkt in der Zeichnung generieren.
Ermöglicht erweiterte Funktionen zum Entfalzen von Blechen und zugehörige Entfaltungssteuerungen.
Wenn diese Option aktiviert ist, werden die folgenden Optionen im Kontextmenü angezeigt:
- 2D-Entfaltung hinzufügen Fügt der Zeichnung während des Entfaltungsvorgangs 2D-Entfaltungsgrafiken mit Biegelinien hinzu.
Der Workflow unterstützt die Erstellung von 2D-Entfaltungsgrafiken mit Darstellung der Biegelinien direkt im Zeichenbereich.
Über die Option 2D-Entfaltung hinzufügen im Kontextmenü kann während der erweiterten Entfaltungsvorgänge eine Entfaltungsgeometrie generiert werden.
Wenn diese Option aktiviert ist:
- Die Zeichnung wird um 2D-Abwicklungsgrafiken ergänzt
- Die Abwicklungsdarstellung enthält Biegelinien
-
Den generierten Abwicklungsgrafiken können Stift- und Pinseleigenschaften zugewiesen werden
-
Abwicklung Zusammenführen Legt fest, ob die Kanten des Biegebereichs nach Abschluss des Entbiegungsvorgangs sichtbar bleiben.
- K_Faktor
Legt den neutralen Biegebereich fest, der bei der Berechnung der Abwicklung verwendet wird, und beeinflusst die endgültigen Abmessungen der abgewickelten Blechgeometrie.
