TurboLux-Szene

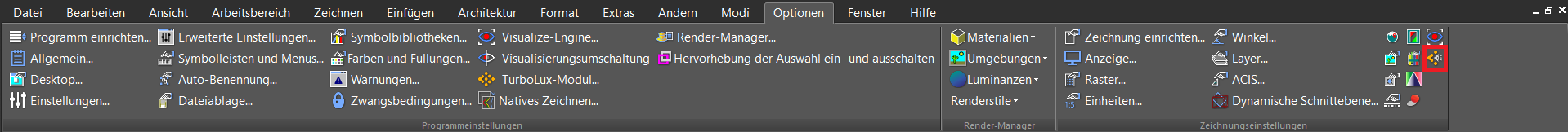

Menü: Optionen, Zeichnung einrichten, TurboLux-Szene...

Alle Beleuchtungseinstellungen und zugehörigen Szenen lassen sich über das Dialogfeld TurboLux-Szene in der Zeichnungseinrichtung ändern.

Beleuchtung

Im Abschnitt „Beleuchtungsparameter“ können Sie die Standardbeleuchtungsoptionen von LuxCore einrichten.

Standardvoreinstellungen verwenden:

Beschreibung: Aktiviert die Standardvoreinstellungen für die Beleuchtung in der Zeichnung.

Standardmäßig: Ein

Aktiviert: Immer

Umgebungsbeleuchtung:

Beschreibung: Aktiviert die Umgebungsbeleuchtung.

Standardmäßig: Ein

Aktiviert: wenn „Standardvoreinstellungen verwenden“ = „Ein“

Das Sonnen- und Himmelslicht erzeugt eine Beleuchtungseinstellung, die das Licht der Sonne und der Atmosphäre simuliert, basierend auf der Richtung des Sonnenlichts in der Szene und einem Parameter namens „Trübung“, der die Klarheit des Himmels definiert. Sowohl der Sonnenwinkel als auch die Klarheit des Himmels beeinflussen die Farbe des Lichts. Es ist möglich, dieses Licht nur mit Sonne, nur mit Himmel oder mit der Standardeinstellung Sonne+Himmel zu verwenden. Wenn Sie weichere Schatten wünschen, versuchen Sie, den Parameter für die relative Sonnengröße anzupassen.

Umgebungsbeleuchtungstyp (Himmelslicht/Umgebungskarte/Farbe)

Beschreibung: Sie können Denoiser-Typen festlegen.

Himmelslicht: Der Himmel (Hosek-Wilkie-Himmelsmodell) wird für die Beleuchtung verwendet.

Himmelslicht-Optionen

Im Dialogfeld können Sie Optionen für Skylight festlegen.

Verstärkung (RGB-Farbkanäle):

Beschreibung: Intensität des Lichts für jeden Farbkanal.

Mit der Schaltfläche „Farbauswahl“ können Sie das Standarddialogfeld für die Farbauswahl verwenden. Weiß entspricht den folgenden Werten der RGB-Farbkanäle: 1,0, 1,0, 1,0.

Standardwert: 0,8, 0,8, 0,8

Aktiviert: Immer

Bodenalbedo (RGB-Farbkanäle):

Beschreibung: Bodenalbedo.

Über die Schaltfläche „Farbauswahl“ können Sie das Standarddialogfeld für die Farbauswahl verwenden. Weiß entspricht den folgenden Werten der RGB-Farbkanäle: 1,0, 1,0, 1,0.

Standardwert: 0,5, 0,5, 0,5

Aktiviert: Immer

Trübung:

Beschreibung: Die Trübung kann zwischen 1,0 und 30+ liegen. 2-6 sind für klare Tage am nützlichsten.

Standardmäßig: 2,2

Aktiviert: Immer

Umgebungskarte: Sphärische Lichtquelle, die die Szene in unendlicher Entfernung umgibt.

Wird für bildbasierte Beleuchtung (IBL) und HDR-Umgebungsbeleuchtung verwendet, wenn es sich bei der Datei um ein Bild mit hohem Dynamikumfang handelt.

Umgebungskarten-Optionen

Im Dialogfeld können Sie Optionen für die Beleuchtung der Umgebungskarte festlegen.

Verstärkung (RGB-Farbkanäle):

Beschreibung: Intensität des Lichts für jeden Farbkanal.

Mit der Schaltfläche „Farbauswahl“ können Sie das Standarddialogfeld für die Farbauswahl verwenden. Weiß entspricht den folgenden Werten der RGB-Farbkanäle: 1,0, 1,0, 1,0

Standardmäßig: 0,8, 0,8, 0,8

Aktiviert: Immer

Datei:

Beschreibung: Dateiname der Umgebungskarte. Verfügbare Bilddateien mit den folgenden Erweiterungen: hdr, exr, bmp, gif, jpg, jpeg, png, tif, tiff, pcx, tga

Standardmäßig: Leere Zeichenfolge

Aktiviert: Immer

Die Ausrichtung des Himmels wird durch die Parameter „Nordrichtung” und „Zenitrichtung” festgelegt.

Nordrichtung:

Beschreibung: Nordrichtungsvektor (x, y, z)

Standardmäßig: 0, 1, 0

Aktiviert: Immer

Zenitrichtung:

Beschreibung: Zenitrichtungsvektor (x, y, z)

Standardmäßig: 0, 0, 1

Aktiviert: Immer

Gamma:

Beschreibung: Gammawert.

Standardmäßig: 2,2

Aktiviert: Immer

Farbe: Wie bei der Umgebungskarte. Anstelle des Bildes wird eine konstante Farbe verwendet.

Standardmäßig: Himmelslicht

Bereich: [Himmelslicht, Umgebungskarte, Farbe]

Aktiviert: wenn „Standardvoreinstellungen verwenden“ = „Ein“ und „Umgebungsbeleuchtung“ = „Ein“

Optionen für die Umgebungsbeleuchtung...

Beschreibung: Mit den Optionen für die Umgebungsbeleuchtung können Sie Optionen für jeden Beleuchtungstyp festlegen.

Aktiviert: wenn „Standardvoreinstellungen verwenden“ = „Ein“ und „Umgebungsbeleuchtung“ = „Ein“

Sonnenlicht:

Beschreibung: Aktiviert Sonnenlicht.

Standardmäßig: Ein

Aktiviert: wenn „Standardvoreinstellungen verwenden“ = „Ein“

Optionen für Sonnenlicht...

Beschreibung: Mit den Optionen für Sonnenlicht können Sie

Im Dialogfeld können Sie Optionen für die Umgebungsfarbenbeleuchtung festlegen.

Verstärkung (RGB-Farbkanäle):

Beschreibung: Intensität des Lichts für jeden Farbkanal.

Mit der Schaltfläche „Farbauswahl“ können Sie das Standarddialogfeld zur Farbauswahl verwenden. Weiß entspricht den folgenden Werten der RGB-Farbkanäle: 1,0, 1,0, 1,0.

Standardmäßig: 0,8, 0,8, 0,8.

Aktiviert: Immer.

Farbe (RGB-Farbkanäle):

Beschreibung: Farbe der Beleuchtung.

Mit der Schaltfläche „Farbauswahl“ können Sie das Standarddialogfeld zur Farbauswahl verwenden. Weiß entspricht den folgenden Werten der RGB-Farbkanäle: 1,0, 1,0, 1,0.

Standardmäßig: 0,8, 0,8, 0,8.

Aktiviert: wenn „Zeichnungshintergrundfarbe verwenden“ = „Aus“.

Zeichnungshintergrundfarbe verwenden:

Beschreibung: Wenn die Option „Ein“ ist, wird die Zeichnungshintergrundfarbe für die Beleuchtung verwendet.

Standardmäßig: Ein

Aktiviert: Immer

Sonnenoptionen

Im Dialogfeld können Sie Optionen für das Sonnenlicht festlegen.

Verstärkung (RGB-Farbkanäle):

Beschreibung: Intensität des Lichts für jeden Farbkanal.

Mit der Schaltfläche „Farbauswahl“ können Sie den Standarddialog zur Farbauswahl verwenden. Weiß entspricht den folgenden Werten der RGB-Farbkanäle: 1,0, 1,0, 1,0.

Standardmäßig: 0,8, 0,8, 0,8.

Aktiviert: Immer.

Trübung:

Beschreibung: Die Trübung kann zwischen 1,0 und 30+ liegen. 2-6 sind für klare Tage am nützlichsten.

Standardwert: 2,2

Aktiviert: Immer

Relative Größe:

Beschreibung: Relative Größe im Verhältnis zur Sonne.

Standardwert: 1

Aktiviert: Immer

Position von Sonne und Himmel

Beschreibung: Im Optionsdialogfeld können Sie die Position von Sonne und Himmel festlegen.

Aktiviert: wenn „Standardvoreinstellungen verwenden“ = „Ein“

Im Dialogfeld können Sie die Position von Sonne und Himmel festlegen.

Sonnenrichtung:

Beschreibung: Sonnenrichtungsvektor (x, y, z)

Standardwert: 0,166974, 0,59908, 0,783085

Aktiviert: wenn die Option „Nach Zeichnung“ auf „Aus“ gesetzt ist

Nach Zeichnung

Beschreibung: Wenn die Option auf „Ein“ steht, wird die Sonnenrichtung aus der Zeichnung übernommen.

Standardmäßig: Aus

Aktiviert: Immer

Himmelsrichtung:

Beschreibung: Himmelsrichtungsvektor (x, y, z)

Standardmäßig: 0,166974, 0,59908, 0,783085

Aktiviert: wenn die Option „Nach Sonne“ auf „Aus“ steht

Nach Sonne

Beschreibung: Wenn die Option auf „Ein“ steht, entspricht die Himmelsrichtung der Sonnenrichtung.

Standardmäßig: Ein

Aktiviert: Immer

Luminanz verwenden:

Beschreibung: Aktiviert die Verwendung der Luminanz der Zeichnung.

Standardmäßig: Ein

Aktiviert: Immer

Bodenschatten

Mit dem Bodenschatteneffekt kann der Benutzer Schatten unter grafischen Objekten in einer Szene simulieren, ohne manuell eine Bodenebene, Materialien und andere Objekte hinzufügen und einstellen zu müssen.

Bodenschatten verwenden

Beschreibung: Aktiviert Bodenschatten.
Standardmäßig: ein
Aktiviert: Immer

Optionen für Bodenschatten

Optionen ermöglichen Ihnen die Einstellung der Optionen für Bodenschatten. Diese Option ist aktiviert, wenn Bodenschatten eingeschaltet ist.

Bodenversatz

Beschreibung: Der Parameter „Bodenversatz” definiert, um wie viel Prozent die Bodenebene vom Modell versetzt ist.
Standardwert: 0,01
Aktiviert: Immer

Schattentransparenz

Beschreibung: Legt fest, wie dunkel der gerenderte Schatten ist. Dieser Parameter variiert zwischen 0,0 (vollständig dunkel) und 1,0 (vollständig transparent).
Standardwert: 0
Aktiviert: Immer

Multiplikator für die Größe der Bodenebene

Beschreibung: Der Parameter „Multiplikator für die Bodenebene“ beeinflusst die Größe der Bodenebene und damit auch die Verteilung der Schatten auf der Ebene.
Standardwert: 4
Aktiviert: Immer

Tonwertzuordnung

Mit „Scene Tone Mapping“ können Sie die Helligkeit der Szene (über einen Schieberegler) unabhängig von den Einstellungen der TurboLux Engine anpassen.

Globale Einstellungen überschreiben

Beschreibung: Überschreibt die Tone-Mapping-Einstellungen der TurboLux-Engine. Stellt den Tone-Mapping-Modus auf „Linear” ein.
Standardmäßig: aktiviert
Aktiviert: Immer

Helligkeit

Der Parameter „Helligkeit“ bestimmt die Helligkeit der Szene. Dieser Parameter entspricht dem Parameter „Skalierung“ im Tonwertzuordnungsmodus „Linear“.

Standardmäßig: 1
Aktiviert: wenn „Globale Einstellungen überschreiben“ aktiviert ist

Import/Export von Szenendaten

Die Schaltfläche „Aus Datei importieren“ ist aktiviert, wenn im aktiven Fenster der LuxCoreRender-Modus eingestellt ist.

Die Formate LXS, CFG und BCF stehen für den Import zur Verfügung.

Bitte beachten Sie: Importierte Objekte werden nicht zur Zeichnung hinzugefügt.

Beschreibung: Szene aus Datei importieren. Die Formate LXS, CFG und BCF stehen jetzt für den Import zur Verfügung.

Aktiviert: Wenn im aktiven Fenster der TurboLux-Rendering-Modus eingestellt ist.

Auf Ausdehnung zoomen:

Beschreibung: Wenn die Option aktiviert ist, passt sich die Kamera im aktiven Fenster an die Ausdehnung der importierten Objekte an.

Standardmäßig: Ein

Aktiviert: Immer

Anwenden/Zurücksetzen

Übernehmen

Beschreibung: Übernimmt Benutzeränderungen, ohne dass das Eigenschaftenfenster geschlossen werden muss.

Aktiviert: Wenn die Werte der Dialogparameter geändert wurden.

Zurücksetzen

Beschreibung: Standardwerte wiederherstellen.

Aktiviert: Wenn die Werte der Dialogparameter von den Standardwerten abweichen.
