Flussdiagramm

Menü: Extras, Flussdiagramme

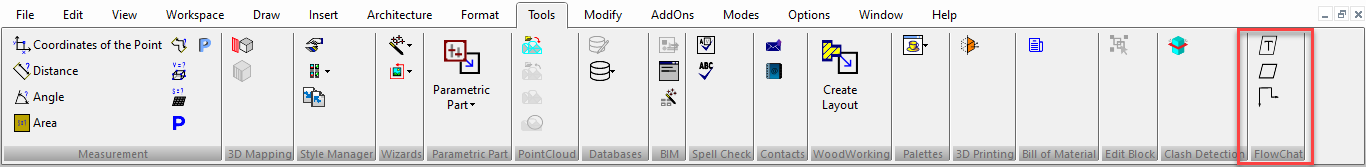

Menüband:

Einfache Formen

Menü: Extras, Flussdiagramme, Einfache Formen

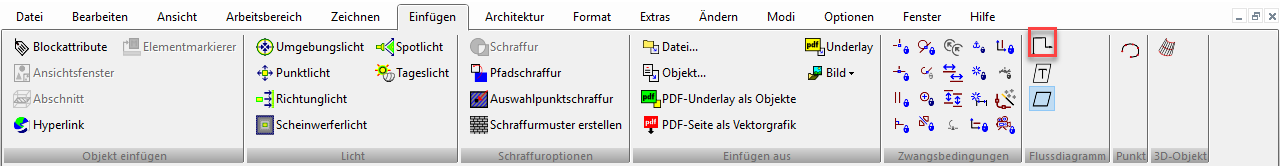

Menüband:

Dieses Werkzeug zeichnet alle grundlegenden Formen, die in einem Flussdiagramm verwendet werden. Aktuell sind 10 Formen im Kontextmenü verfügbar, die in die Zeichnung eingefügt werden können.

1. Aktivieren Sie die Funktion Einfache Formen.

2. Wählen Sie die Form aus, die Sie einfügen möchten, und kippen Sie sie, falls erforderlich.

3. Klicken Sie in die Zeichenfläche, um die Form einzufügen.

Kontextmenüoptionen:

Parallelogramm, Trapez, Dreieck, Raute, Pentagon, Hexagon, Oktagon und Ellipse.

Kippen:

Kippt die ausgewählte Form, die eingefügt werden soll.

Verbinder

Menü: Extras, Flussdiagramme, Verbinder

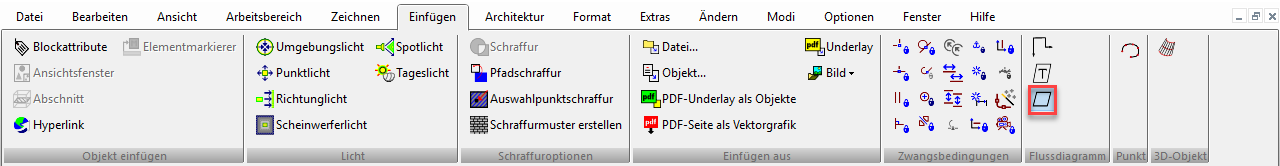

Menüband:

Das Verbindungswerkzeug wird verwendet, um verschiedene Formen zu verbinden. Im Kontextmenü sind verschiedene Verbindungstypen verfügbar.

1. Wählen Sie das Werkzeug Verbinder.

2. Klicken Sie auf das erste zu verbindende Objekt oder geben Sie den Anfangspunkt an.

3. Klicken Sie auf das zweite zu verbindende Objekt oder geben Sie den Endpunkt an.

Die Verbindung wird hergestellt.

Kontextmenüoptionen:

Gerade:

Verbindet die Objekte mit einem geraden Verbinder.

Senkrecht 90:

Verbindet Objekte mit einer senkrechten 90-Grad-Verbindung.

Parallel:

Verbindet die Objekte mit einem parallelen Verbinder.

Senkrecht 270:

Verbindet Objekte mit einer senkrechten 270-Grad-Verbindung.

Kippen:

Kippt den ausgewählten Verbindungstyp.

Intelligent:

Wenn die intelligente Option aktiviert ist, wird die Art der Verbindung (die Richtung der Pfeile) durch das verbundene Segment bestimmt.

Verknüpfung:

Wenn die Option Verknüpfung aktiviert ist, wird eine Verknüpfung zwischen dem Verbinder und dem verbundenen Objekt erstellt.

Verknüpfung zwischen Objekt und Verbinder:

Ein Verbinder kann eine Verknüpfung zu einer geschlossenen Polylinie herstellen. Wenn das verbundene Objekt verschoben oder aktualisiert wird, folgt der Verbinder dem Objekt.

Doppelseitiger Verbindungspfeil:

Zwei Punkte definieren Verbindungen, und jeder Punkt kann Pfeile haben. Dies kann in den Eigenschaften der Auswahlinformationspalette des Verbinders geändert/angegeben werden.

Der Verbinder ist gekrümmt, wenn die Eigenschaft "Gekrümmt" in den Optionen der Auswahlinformationspalette aktiviert ist.

Angehängter Text

Menü: Extras, Flussdiagramme, Angehängter Text

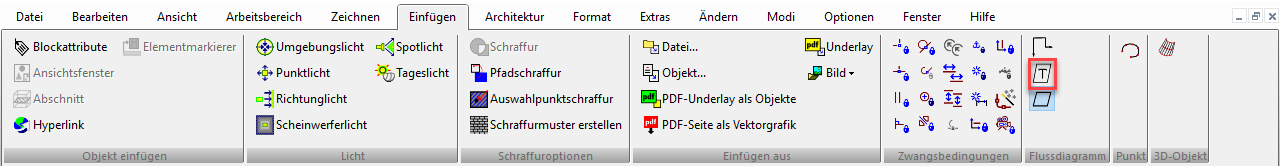

Menüband:

Diese Funktion ermöglicht es, Text an jedes beliebige Objekt anzuhängen. Der Text wird so an das Objekt angehängt, dass die Mitte des Textes mit der Mitte des Objekts übereinstimmt. Immer wenn sich das Objekt ändert, ändert sich auch die Position des Textes.

1. Aktivieren Sie das Werkzeug Angehängter Text.

2. Klicken Sie auf das Objekt.

3. Wählen Sie den Text aus, der an das ausgewählte Objekt angehängt werden soll.

Der Text wird angehängt.
