Punkt

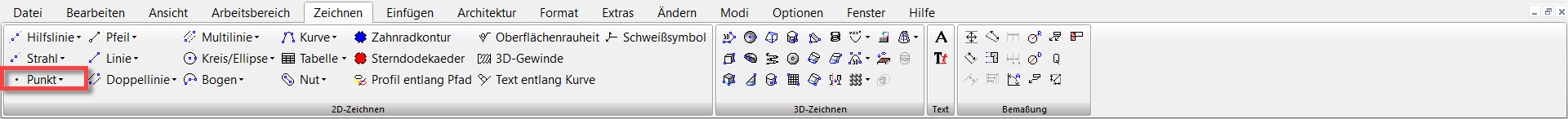

Menü: Zeichnen, Punkt

Sie können die Symbolleiste Punkt anzeigen, indem Sie mit der rechten Maustaste auf eine beliebige freie Stelle im Symbolleistenbereich klicken und die Option Punkt und Pfeil aktivieren.

Diese Werkzeuge stehen auch in der Flyout-Symbolleiste Zeichenwerkzeuge zur Verfügung.

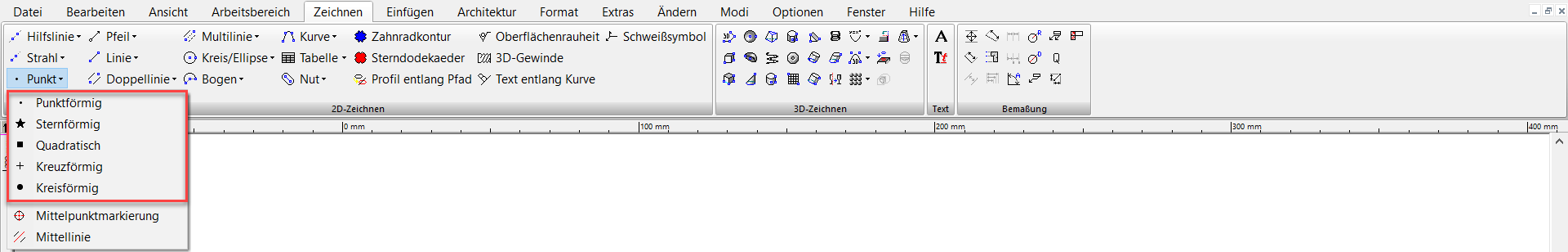

Mit dem Werkzeug Punkt können Sie verschiedene Arten von Punktmarkierungen erstellen: Punktförmig, Quadratisch, Kreuzförmig, Sternförmig oder Kreisförmig.

Standardmäßig liegt ein Punkt im 2D-Bereich. Wenn ein 3D-Punkt erstellt werden soll, wählen Sie 3D-Punkt im Kontextmenü oder in der Kontrollleiste.

Punkte entlang Pfad

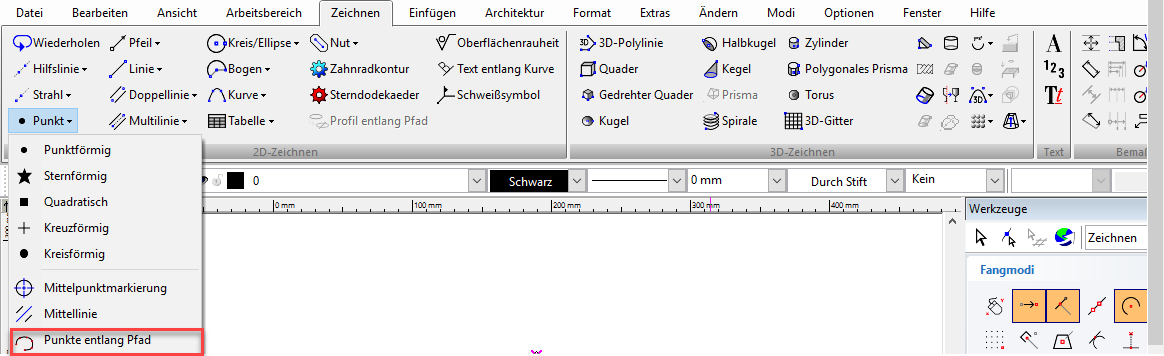

Menü: Zeichnen, Punkt, Punkte entlang Pfad

Menüband:

Durch Aktivierung dieses Werkzeugs lassen sich Punkte entlang des Pfades (Kurven) setzen und die Eigenschaften Anzahl der Punkte und Abstand festlegen.

1. Zeichnen Sie einen beliebigen Bogen oder eine Kurve.

2. Aktivieren Sie das Werkzeug Punkte entlang Pfad.

3. Definieren Sie Anzahl der Punkte und Abstand oder wählen Sie eine andere Kontextmenüoption entsprechend Ihren Anforderungen.

4. Wählen Sie Beenden.

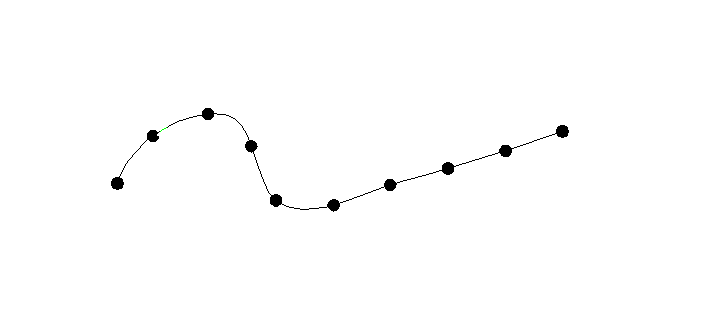

Die Punkte werden auf der Kurve angezeigt.

Kontextmenüoptionen:

Anzahl der Punkte: Definiert die Anzahl der zu platzierenden Punkte.

Abstand: Definiert den Abstand zwischen den einzelnen Punkten.

Durch Abstand: Wenn diese Option ausgewählt ist, werden die Punkte auf der Kurve entsprechend dem eingegebenen Abstand gesetzt.

Durch Anzahl der Punkte: Wenn diese Option ausgewählt ist, werden die Punkte gleichmäßig auf der Kurve entsprechend der Anzahl der in diesem Feld definierten Punkte gesetzt.

Vom Anfangspunkt des Pfades: Wenn diese Option zusammen mit Durch Abstand ausgewählt wird, werden die Punkte ausgehend vom Anfangspunkt der Kurve platziert, wobei der definierte Abstand zwischen ihnen eingehalten wird.

Vom Endpunkt des Pfades: Wenn diese Option zusammen mit Durch Abstand ausgewählt wird, werden die Punkte ausgehend vom Endpunkt der Kurve platziert, wobei der definierte Abstand zwischen ihnen eingehalten wird.
