Grundlegender Text zu CAD

Copilot Professional führt eine innovative, KI-gestützte Text-zu-CAD-Funktion ein, die die Art und Weise, wie Benutzer mit CAD-Tools arbeiten, revolutioniert. Mit dieser Funktion können Benutzer CAD-Objekte mithilfe einfacher Befehle in natürlicher Sprache erstellen. Copilot wurde mit Hunderten von Python-CAD-Skripten trainiert und bietet eine grundlegende Möglichkeit, einfache Objekte direkt aus Texteingaben zu erstellen.

Copilot wurde darauf trainiert, die folgenden CAD-Elemente und -Teile sowie weitere zu erstellen:

2D-Formen: Text, Linien, Bögen, Kreise, Rechtecke, Ellipsen, Skizzen, Verrundungen, Polygone.

3D-Formen: Prisma, Quader, Kugel, Zylinder, Rotationskörper.

Boolesche Operationen: Hinzufügen, Schneiden, Interessieren.

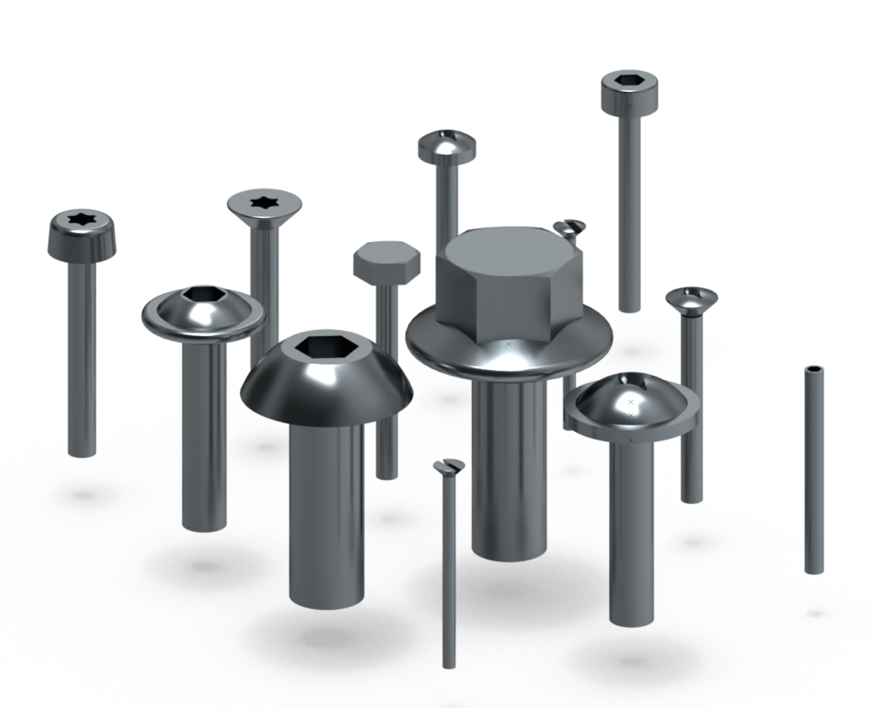

Schrauben: Zylinderkopf, Knopfkopf, Senkkopf, Sechskantkopf, Flachkopf, erhöhtes Zylinderkopf, Senkkopf, Innensechskant.

Muttern: Sechskant, Flansch, ohne Fase, Vierkant, Brad-Tee, gewölbte Kappe, Kopf-Set.

Haftungsausschluss: Diese Funktion ist ein spannender erster Schritt hin zu einer vollständig integrierten Text-zu-CAD-Erfahrung. Die derzeitige Funktionalität ist zwar durch den Umfang der Trainingsdaten und die laufenden Bemühungen zur Verbesserung des Sprachmodells begrenzt, wir sind jedoch bestrebt, sie in zukünftigen Updates aktiv zu erweitern und zu verfeinern.

Im Folgenden finden Sie die Schritte zur Ausführung dieser Funktion in TurboCAD:

Öffnen Sie die Copilot-Palette.
Geben Sie im Textfeld einen beliebigen Befehl ein, der mit dem Präfix PPT beginnt.

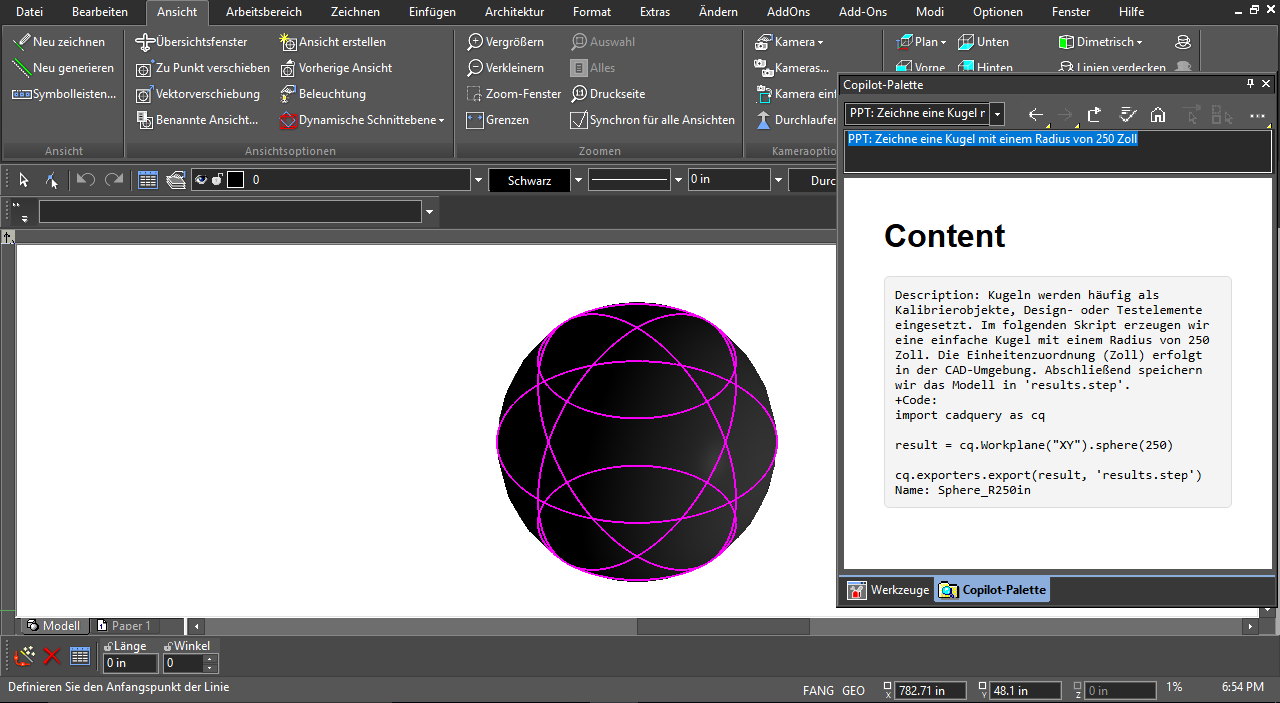

Beispiel: „PPT: Zeichne eine Kugel mit einem Radius von 250 Zoll”.

Senden Sie den Befehl.
Der Copilot beginnt mit der Verarbeitung und führt den Befehl aus, indem er eine Kugel im Arbeitsbereich zeichnet.

Beispiele

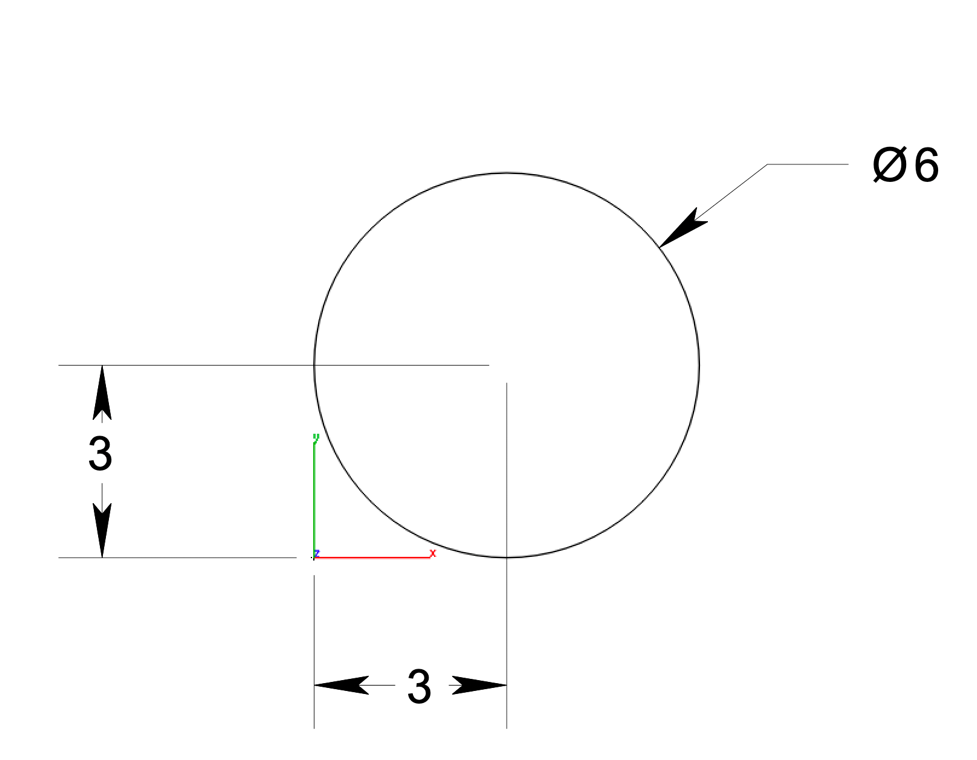

PPT: Erstellen Sie einen Kreis mit einem Durchmesser von 6 mm, dessen Mittelpunkt bei (3,3) liegt.

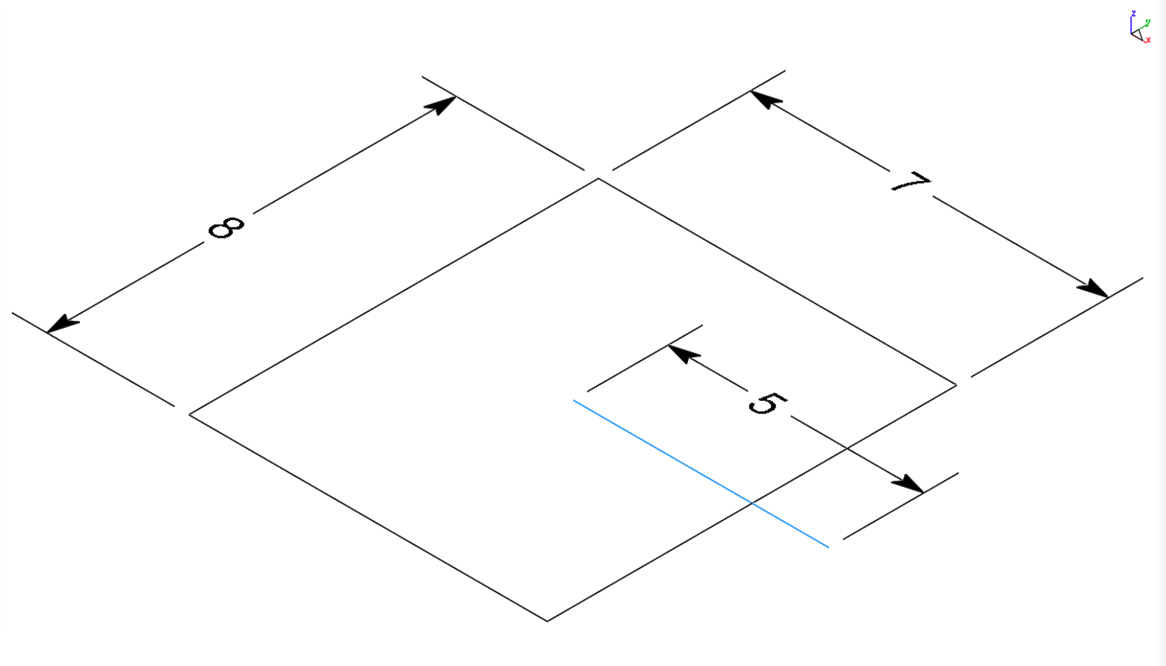

PPT: Erstellen Sie eine 5-mm-Linie und ein 7 mm x 8 mm großes Polygon und exportieren Sie diese in eine STEP-Datei.

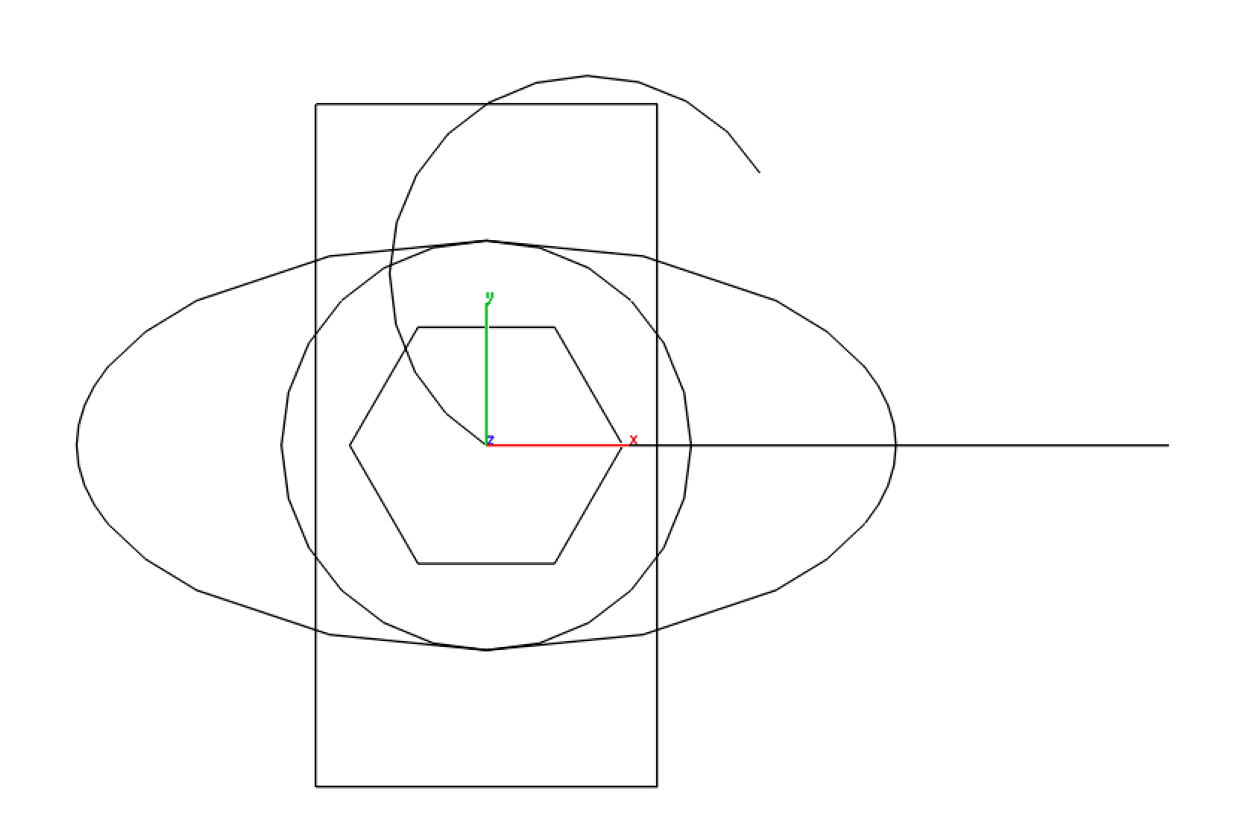

PPT: Erstellen Sie verschiedene Drahtgitterkurven wie Linien, Rechtecke, Kreise, Ellipsen, Bögen und Polygone am Ursprung.

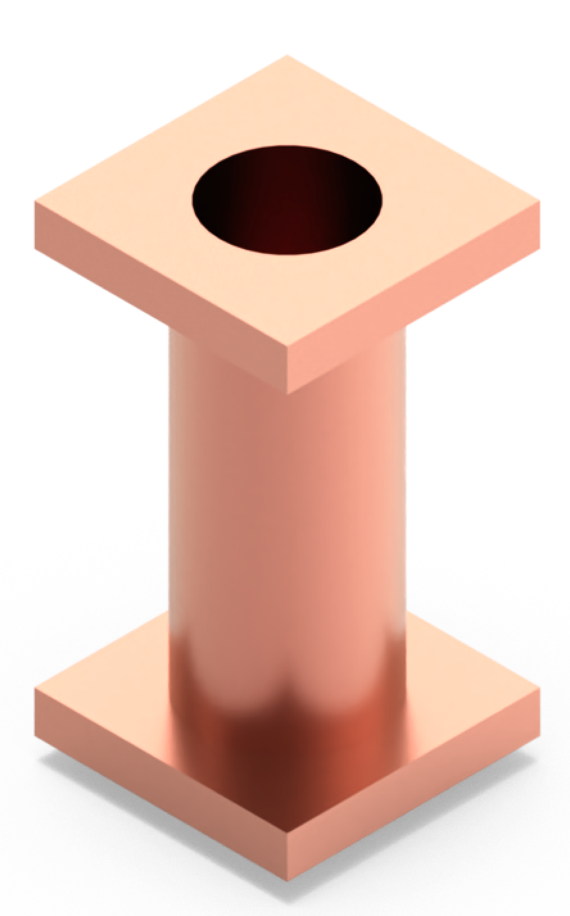

PPT: Erstellen Sie ein gerades Rohr mit einem Außendurchmesser von 20, einem Innendurchmesser von 16 und einer Länge von 50, mit quadratischen Flanschen an jedem Ende, die 30 x 30 mm groß und 5 mm dick sind.

PPT: Erstellen Sie eine zusammengesetzte Baugruppe aus verschiedenen Schrauben, die in einem rechteckigen Raster angeordnet sind.

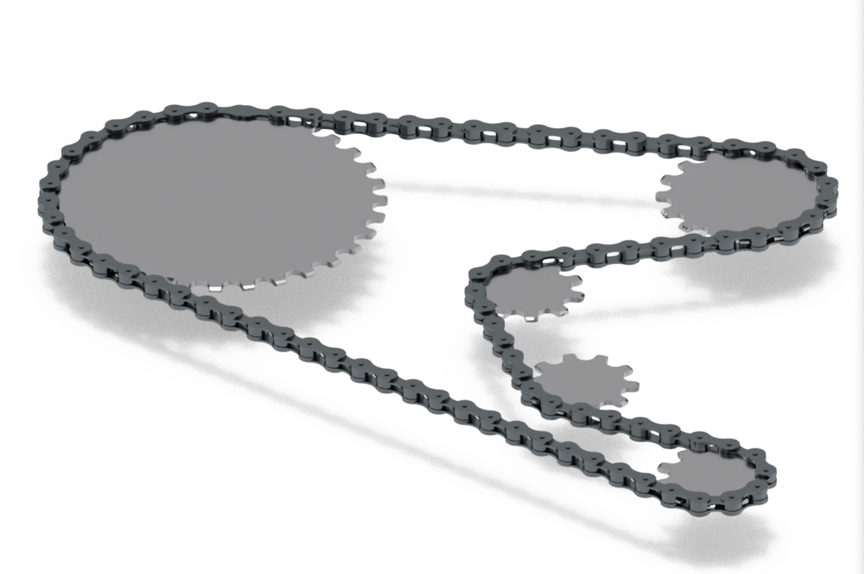

PPT: Erstellen Sie ein Beispiel für eine Kette mit fünf Kettenrädern.

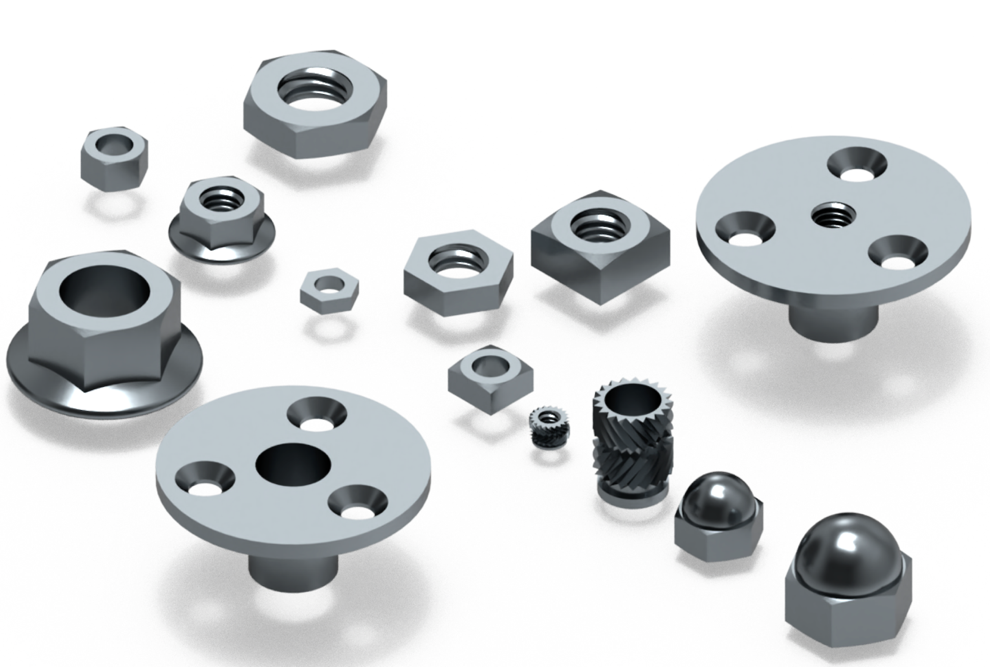

PPT: Erstellen Sie eine Vielzahl von Muttern mit Sechskantmuttern, Sechskantmuttern mit Flansch, Sechskantmuttern ohne Fase, Vierkantmuttern, Brad-T-Muttern, Heatset-Muttern und Kuppelmuttern.

Weitere Beispiele

- DOC: Liste mit Kurvenbeispielen für Python-Skripte zur Teileerstellung bereitstellen.

- DOC: Python-Skript bereitstellen, das eine Skizze mit einem 10 x 5 mm großen Rechteck mit 1 mm Fase und 2 mm Extrusion erstellt.

- DOC: Python-Beispiel zum Erstellen einer Brad-Tree-Mutter bereitstellen.

- PPT: Verschiedene Rohre erstellen.

- PPT: Erstellen Sie verschiedene Schrauben.

- PPT: Erstellen Sie eine diagonale Linie vom Ursprung zu (5, 5).

- PPT: Erstellen Sie eine einfache horizontale Ellipse mit einem Hauptradius von 10 und einem Nebenradius von 5.

- PPT: Erstellen Sie ein allgemeines Gewinde.

- PPT: Erstellen Sie ein metrisches Trapezgewinde.

- PPT: Erstellen Sie eine einfache Senkkopfschraube der Größe M1-0,25.

- PPT: Erstellen Sie eine einfache, nicht gewindete Vierkantmutter der Größe M5-0,8 und des Befestigungstyps din557.

- PPT: Erstellen Sie eine einfache, nicht gewindete Sechskantmutter ohne Fase der Größe M5-0,8 und des Befestigungstyps iso4036.

- PPT: Erstellen Sie eine Gewinde-Domkappe der Größe M24-3 und des Befestigungstyps DIN1587.

- PPT: Erstellen Sie eine erhöhte Zylinderschraube der Größe M1,6-0,5 und des Befestigungstyps ISO7045 mit einer Länge von 10.

- PPT: Erstellen Sie eine Flachkopfschraube mit Bund.

- PPT: Erstellen Sie eine komplexe Sechskantmutter mit Gewinde der Größe M5-0,8 und dem Befestigungstyp din557.

- PPT: Erstellen Sie eine einfache Senkkopfschraube der Größe M1,6-0,35 und dem Befestigungstyp iso7046 mit einer Länge von 10.

- PPT: Erstellen Sie eine Flachkopfschraube mit erhöhtem Kopf.

- PPT: Erstellen Sie eine einfache (gewindefreie) Halbrundschraube gemäß der Norm ISO 7380-1.

- GPPT: Erstellen Sie ein hyperbolisches Zahnradpaar, das aus zwei Zahnrädern besteht.
