Raster umhüllt

Synopsis: Rastertransparenzmuster. Das Raster erscheint undurchsichtig mit sichtbaren Löchern zwischen den Rasterlinien.

Eigenschaft Min / Max Standard Hinweis
Skalierung 1e-006, unendlich 1,0 0,01, 1000
Breite 0, unendlich 0,8 0, 1
Höhe 0, unendlich 0,8 0, 1
Rastergröße 0, unendlich 0,2 0, 1
Transparenz 0, 1 0,0 -
Unschärfe 0, 1 0,0 -

Beschreibung: Ein Transparenzschattierer, der ein Rastermuster im Texturbereich darstellt. Das Raster erscheint undurchsichtig mit sichtbaren Löchern zwischen den Rasterlinien. Der allgemeine Maßstabsfaktor wird unter unter Skalierung angegeben. Eine Erhöhung dieses Werts lässt das Muster größer erscheinen. Breite und Höhe des wiederholten Rastermusters werden über die Parameter Breite und Höhe gesteuert. Breite und Höhe der Rasterlnien wird über den Parameter Rastergröße gesteuert. Ein Transparenzwert lässt sich mithlfe des Parameters Transparenz als skalarer Wert für das Rastermuster festlegen. Ein Wert von 1,0 ist vollständig undurchsichtig, ein Wert von 0,0 ist vollständig transparent.

Der Schattierer führt automatisch analytisches Antialiasing durch. Der Bereich für den Parameter Unschärfe liegt zwischen 0,0 und 1,0. 0,0 bedeutet keine Unschärfe, die Kanten sind rasiermesserscharf. 1,0 bedeutet maximale Unschärfe, die Breite des unscharfen Bereichs entspricht der Hälfte der Quadratgröße.

  • Skalierung: Der allgemeine Skalierungsfaktor. Eine Erhörung dieses Werts lässt das Muster größer erscheinen.
  • Breite: Steuert die Breite des Rastermusters.
  • Höhe: Steuert die Höhe des Rastermusters.
  • Rastergröße: Steuert die Stärke des Rastermusters.
  • Transparenz: Die Transparenz des Rastermusters, wobei ein Wert von 0 ein undurchsichtiges und ein Wert von 1 ein voll transparentes Muster erzeugt.
  • Unschärfe: Steuert die Intensität der Unschärfe an den Quadratkanten. 0,0 bedeutet keine Unschärfe, die Kanten sind rasiermesserscharf. 1,0 bedeutet maximale Unschärfe, die Breite des unscharfen Bereichs entspricht der Hälfte der Quadratgröße.

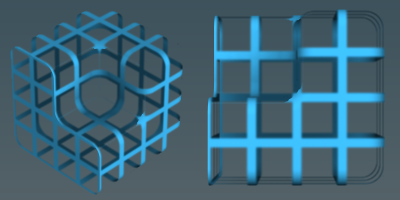

Transparenz Raster umhüllt (Skalierung=10) mit Muster Einfach und Reflexion Glanzlos
