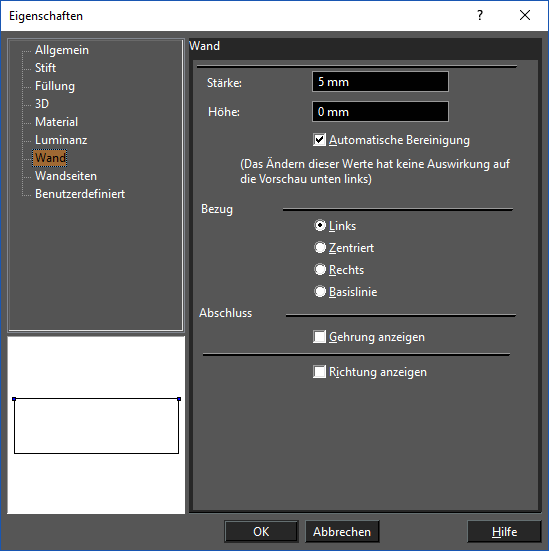

Wandeigenschaften

Optionen für Ausrichtung, Stärke, Abschlüsse und Richtung der Wand.


Stärke: Die Stärke einer Wand (Abstand zwischen den Doppellinien).

Höhe: Die vertikale Höhe der Wand.

Automatische Bereinigung: Diese Option stellt ein, ob die Wand an Schnittpunkten mit anderen Wänden automatisch bereinigt (repariert) wird. Die Option kann hilfreich sein, um Überlappungen zwischen Wänden darzustellen.

Bezug: Wählen Sie aus, ob eine Wand zentriert, links oder rechts gezeichnet wird. Die linke und rechte Seite ist auf den Anfangspunkt ausgerichtet. Diese Einstellung beeinflusst das Fangen des Objekts und die Position der Knoten (für das Bearbeitungswerkzeug).

Abschluss: Schließt beide Enden einer Wand. Sie können die Richtung einer Wand anzeigen, indem Sie auf Richtung anzeigen klicken.

Richtung anzeigen: Zeigt die Richtung einer Wand vom Anfangs- bis zum Endpunkt an. Dies ist hilfreich, um Abschlüsse zu definieren und um verschiedenen Wandseiten Materialien zuzuweisen.


Hinweis: Die Position des Richtungspfeils hängt von der unter Bezug aktivierten Option (Links, Rechts oder Zentriert) ab.
