Horizontale Schnittlinie

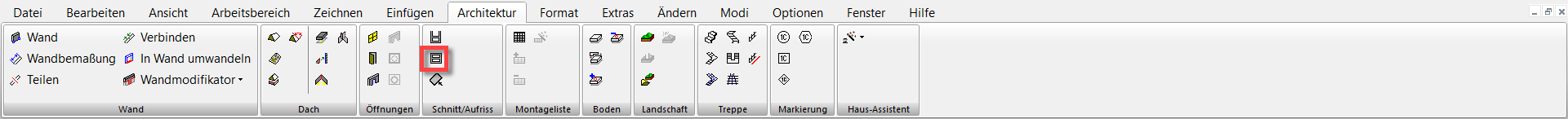

Menü: Architektur, Schnitt/Aufriss, Horizontal


Erstellt eine horizontale Schnittlinie.

  1. Erstellen Sie ein 3D-Element. Verwenden Sie jetzt das Schnittlinienwerkzeug (siehe Schnittlinie), um das relevante 3D-Element zu durchkreuzen.
  2. Aktivieren Sie das horizontale Schnittlinienwerkzeug. Klicken Sie mit der rechten Maustaste, um das Kontextmenü aufzurufen. Wählen Sie entweder 2D-Schnitt/Aufriss oder 3D-Schnitt/Aufriss.

Sie können auch 2D-Schnitt/Aufriss oder 3D-Schnitt/Aufriss in der Kontrollleiste auswählen.


  1. Wählen Sie die Schnittlinie aus.
  2. Markieren Sie das relevante 3D-Element.
  3. Wählen Sie Auswahl beenden aus dem Kontextmenü oder der Kontrollleiste. Sie werden aufgefordert, die Position der Schnittlinie auszuwählen. Klicken Sie in den Zeichenbereich, um die Schnittlinie einzufügen.

Sie können Größe, Ausrichtung und Position der Schnittlinie mit dem Bearbeitungswerkzeug verändern.
