Versatz durch Funktion

Nur von TurboCAD Pro Platinum unterstützt

Menü: Ändern, Versetzen, Versatz

Funktionen sind mathematische Regeln in Form einer Formel. Sie werden verwendet, um zu definieren, wie sich ergebende Objekte verändert werden.

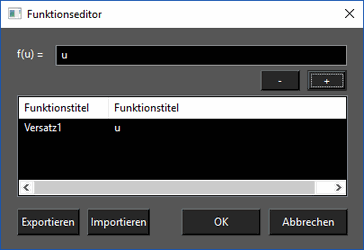

Funktionen werden über den Funktionseditor aufgestellt und ausgewählt. Der Funktionseditor ist spezifisch für jedes Werkzeug, das Funktionen verwendet und lässt sich über dieses Werkzeug öffnen.

So verwenden Sie eine Funktion:

1. Öffnen Sie das Werkzeug Versatz und aktivieren Sie die Option Funktion verwenden.
2. Klicken Sie anschließend auf Funktion bearbeiten, um den Funktionseditor zu öffnen.
3. Doppelklicken Sie auf die gewünschte Funktion in der Funktionstabelle und drücken Sie auf OK. Die im Formelfeld angegebene Funktion wird auf das Objekt übertragen.

So erstellen Sie eine Funktion:

1. Geben Sie die gewünschte Formel in das Formelfeld ein.
2. Klicken Sie auf die Schaltfläche +.
3. Geben Sie einen Titel für die Funktion ein und drücken Sie OK. Die neue Funktion erscheint in der Funktionstabelle.

So löschen Sie eine Funktion:

1. Öffnen Sie den Funktionseditor.
2. Klicken Sie auf die Funktion in der Funktionstabelle, um sie auszuwählen.
3. Klicken Sie mit der rechten Maustaste und wählen Sie Objekt löschen oder drücken Sie die Schaltfläche -.

So löschen Sie alle Funktionen:

1. Öffnen Sie den Funktionseditor.
2. Klicken Sie auf die Funktion in der Funktionstabelle, um sie auszuwählen.
3. Klicken Sie mit der rechten Maustaste und wählen Sie Liste löschen.

So exportieren Sie Funktionen:

1. Öffnen Sie den Funktionseditor.
2. Klicken Sie auf Exportieren.
3. Geben Sie einen Dateinamen ein und klicken Sie auf Speichern.

So importieren Sie Funktionen:

1. Öffnen Sie den Funktionseditor.
2. Klicken Sie auf Importieren.
3. Wählen Sie eine Datei aus und klicken Sie auf Öffnen.

Hinweis: Funktionen können nicht editiert werden, aber ein Doppelklick auf eine Funktion lädt sie in das Formelfeld, wo sie bearbeitet werden und als neue, veränderte Funktion hinzugefügt werden kann.

f(u)

Im Versatzwerkzeug wird die Funktion als Funktion von U definiert (wobei U den Abstand entlang des Versatzobjekts darstellt). Aus diesem Grund ist die Funktion abhängig von der Zeichnungsrichtung des Objekts. Sie können die Richtung ermitteln, indem Sie sich die Scheitelpunktwerte in der Palette Auswahlinformationen ansehen.

Der Effekt der Formel wird zum Versatzabstand hinzugefügt.

Beispiele:

Folgende Beispiele wurden mit einem Versatzabstand von Null (0) erstellt.

Einstellung: f(u) = u

Einstellung: f(u) = 2

Einstellung: f(u) = cos(u)

Einstellung: f(u) = u

Bitte beachten Sie, dass der Abstand zwischen Anfang und Ende der sich ergebenden Spirale ~Pi ist, da der Durchmesser des Originalkreises 1,0 ist.
