Schritt 2 - Benutzerdefinierte Eigenschaften zu Objekten hinzufügen

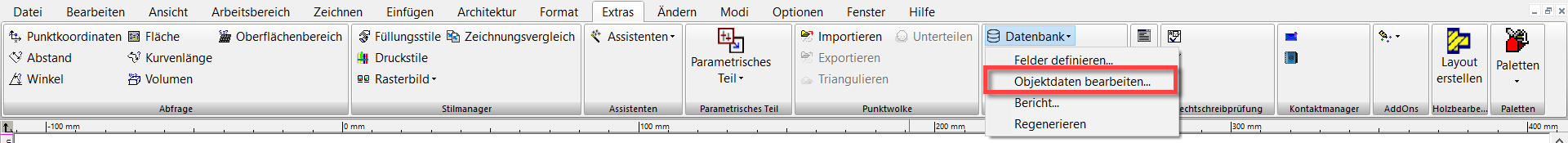

Menü: Extras, Datenbank, Objektdaten bearbeiten


  1. Wählen Sie das Objekt aus, dessen Eigenschaften definiert werden sollen. Wenn mehrere Objekte die gleichen benutzerdefinierten Eigenschaften haben (wie die beiden Würfel) wählen Sie alle aus. img

  2. Öffnen Sie die Eigenschaften des Objekts und wählen Sie die Seite Benutzerdefiniert. Klicken Sie im unteren Fensterteil auf Anfügen. img

  3. Wählen Sie alle benutzerdefinierten Eigenschaften aus und klicken Sie auf OK. img

  4. Jetzt erscheinen die Eigenschaften auf der Seite Benutzerdefiniert. Geben Sie für jedes Teil einen Wert an. img

Benutzerdefinierte Eigenschaften können auch in der Palette Auswahlinformationen eingegeben oder bearbeitet werden. img

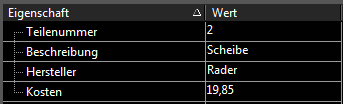

  1. Die vorherigen Werte gelten für die beiden Würfel (Teilenummer 1). Die unten genannten Werte gelten für die große Scheibe (Teilenummer 2). img

  2. Diese Werte sind für die sechs Stützzylinder (Teilenummer 3). img

  3. Um zu überprüfen, ob die benutzerdefinierten Eigenschaften korrekt angefügt wurden, wählen Sie eines der Objekte aus. img

  4. Aktivieren Sie dann den Menübefehl Extras, Datenbank, Objektdaten bearbeiten. Sie können die Werte in dieser Tabelle aktualisieren, falls nötig. img
