Abflachen

Nur von TurboCAD Pro & Pro Platinum unterstützt

Menü: Ändern, 3D-Objekt, Abflachen

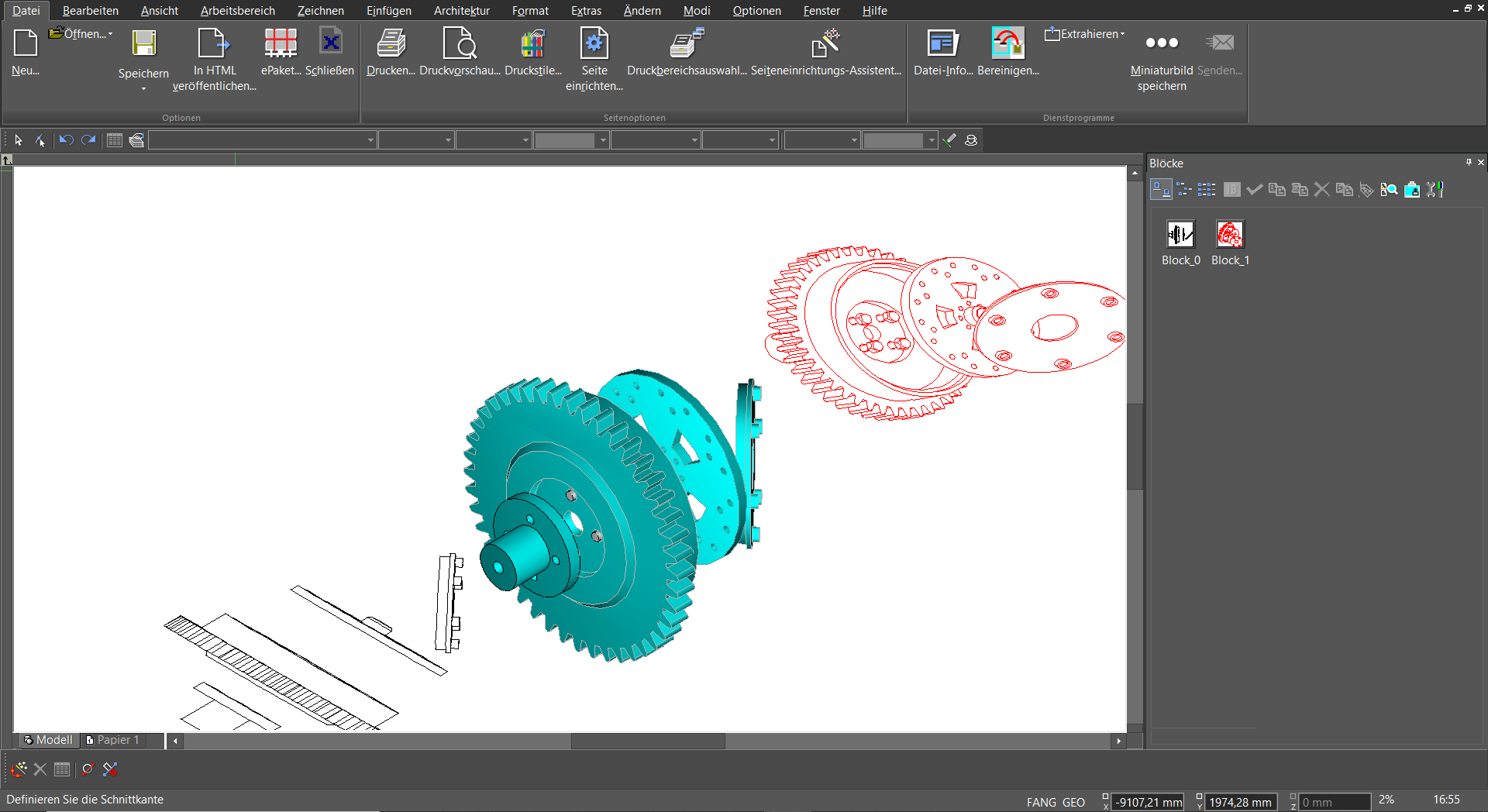

Mit dem Werkzeug Abflachen können Benutzer 2D-Ansichten eines 3D-Objekts erstellen, einschließlich sichtbarer und unsichtbarer Linien. Diese Ansichten werden als Blöcke in der Blockpalette gespeichert.

So erzeugen Sie eine Abflachung:

1. Wählen Sie ein 3D-Element aus der Zeichnung aus.
2. Aktivieren Sie das Werkzeug Abflachen.
3. Das Dialogfeld Abflachoptionen wird geöffnet.
4. Von hier aus lassen sich benutzerdefinierte Linientypen für sichtbare und unsichtbare Linien erstellen sowie verdeckte Linien anzeigen oder verbergen.
5. Wenn Sie auf das Feld Stil bearbeiten klicken, gelangen Sie zum Dialogfeld Stifteigenschaften, in dem ein sich Linienmuster, Farbe und Breite sowie Strichmaßstab des Musters einstellen lassen.
6. Nachdem Sie alle Änderungen an den Stifteigenschaften vorgenommen haben, drücken Sie auf OK, um dieses Dialogfeld zu verlassen. Drücken Sie im Dialogfeld Abflachoptionen erneut auf OK.

Die Ansicht wird in der Blockpalette gespeichert.
