Explodierte Ansicht

Nur von TurboCAD 2D/3D & Pro Platinum unterstützt

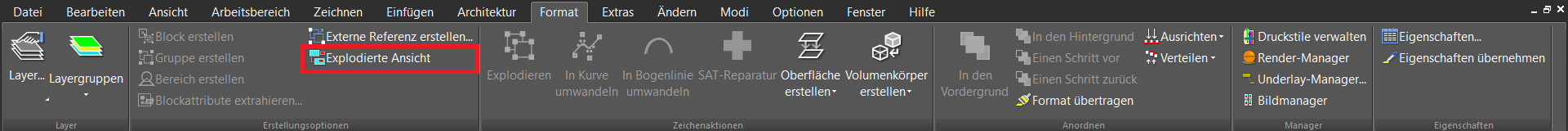

Menü: Format, Explodierte Ansicht

Dieses Werkzeug erstellt eine explodierte Ansicht für ein Layout. Der Benutzer kann das Bauteil entlang der definierten Achsen X, Y und Z auseinanderziehen. Bei zwei Achsen wird die explodierte Ansicht entlang einer Ebene erstellt, während bei drei definierten Achsen die explodierte Ansicht in einem 3D-Raum erstellt wird. Als Ergebnis wird ein Block der Ansicht in der Blockpalette erstellt.

So erstellen Sie eine explodierte Ansicht:

1. Zeichnen Sie ein beliebiges 2D/3D-Objekt.
2. Aktivieren Sie das Werkzeug Explodierte Ansicht.
3. Wählen Sie die Achsen in der Kontrollleiste oder im Kontextmenü aus, entlang derer Sie die Ansicht explodieren möchten.

4. Wählen Sie Auswahl beenden.

5. Definieren Sie die Explosionsgröße.

6. Wählen Sie Beenden.

7. Wenn die Aufforderung Block erstellen erscheint, geben Sie dem Block einen Namen und klicken Sie auf OK.

Der Block der explodierten Ansicht wird in der Blockpalette angelegt.

Kontextmenüoptionen:

Original beibehalten: Behält das Originalobjekt so bei, wie es in der Zeichnung ist.

Block erstellen: Die explodierte Ansicht wird als Block angelegt.

X-Achse, Y-Achse, Z-Achse: Achsen, entlang derer die Ansicht aufgelöst werden soll.

Beliebige Achse: Legt eine beliebige Achse durch zwei Punkte für die Explosion fest.

Die explodierte Ansicht kann im Visualize-Rendermodus gerendert werden.
