Ansichtsfenster explodieren

Nur von TurboCAD Pro Platinum unterstützt

Sie können ein Ansichtsfenster auch explodieren. Dabei werden Ansichten im Drahtmodell- und Verdeckte-Linien-Modus in 2D-Objekte umgewandelt. Wenn das Ansichtsfenster gerendert ist (Modi Grob rendern, Fein rendern, Erweitert) ist das Ergebnis ein 2D-Bild.

Die Option Nicht renderfähige Objekte muss dabei für den von Ihnen ausgewählten Rendermodus deaktiviert werden.

1. Wählen Sie das Ansichtsfenster aus.
2. Aktivieren Sie den Befehl Explodieren.

2D-Objekte in Ansichtsfenstern explodieren

2D-Objekte, die sich in Ansichtsfenstern im Papierbereich befinden, lassen sich explodieren.

So explodieren Sie 2D-Objekte in Ansichtsfenstern:

1. Erstellen Sie ein Ansichtsfenster mit 2D-Objekten.

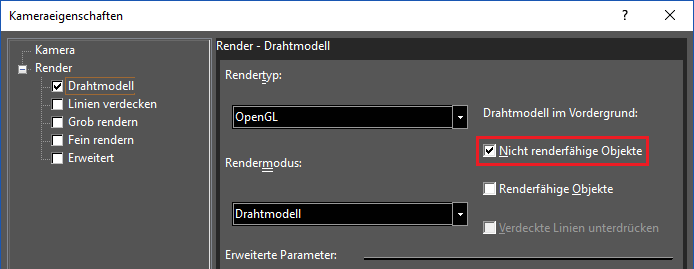

2. Stellen Sie sicher, dass der Anzeigemodus auf Linien verdecken eingestellt ist und dass die Option Drahtmodell im Vordergrund auf Nicht renderfähige Objekte eingestellt ist.

3. Wählen Sie das/die 2D-Objekt(e) im Ansichtsfenster des Papierbereichs aus, und aktivieren Sie die Funktion Explodieren.

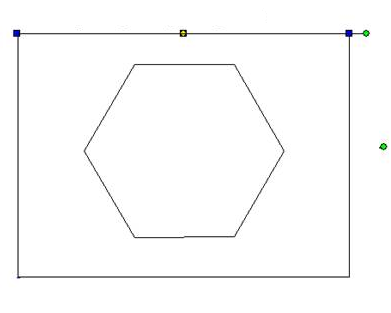

Vor dem Explodieren	Nach dem Explodieren: explodiertes Ansichtsfenster	Nach dem Explodieren: explodiertes 2D-Objekt
