Entwurfspalette

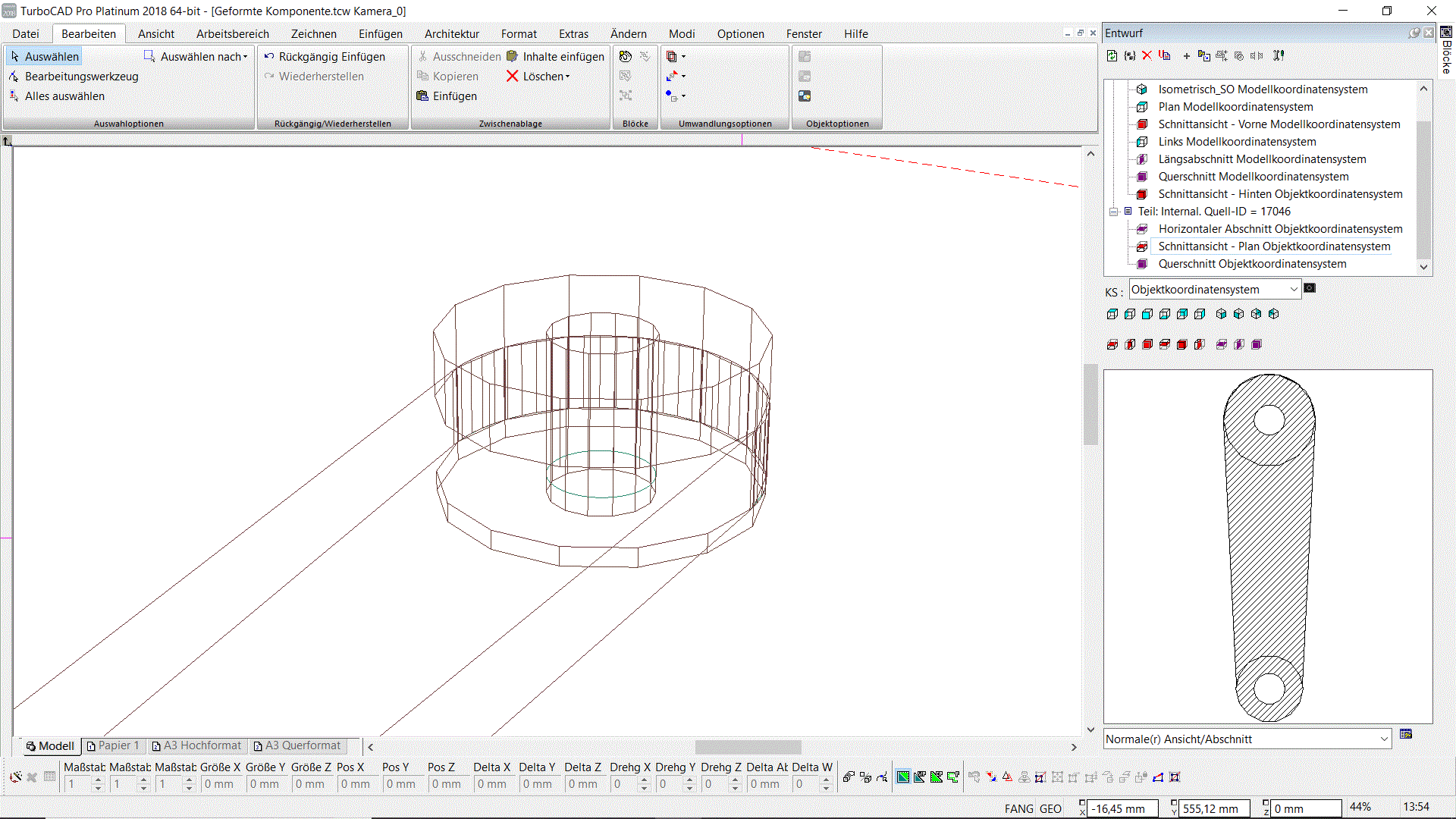

Die Entwurfspalette in TurboCAD Pro Platinum ist eine äußerst leistungsstarke und einzigartige Funktion für anspruchsvolles Entwerfen und Detaillieren.

Sie unterscheidet automatisch zwischen Oberflächen- und ACIS-Volumenkörpermodellen und wandelt 3D-Designs in assoziative 2D-Herstellungs- oder Konstruktionszeichnungen um. Dies funktioniert sogar mit XREFs (externen Referenzen). Dies bedeutet, dass Ihre Schnittansichten und Aufrisse im Layout (Papierbereich) automatisch aktualisiert werden, wenn sich das Modell ändert.

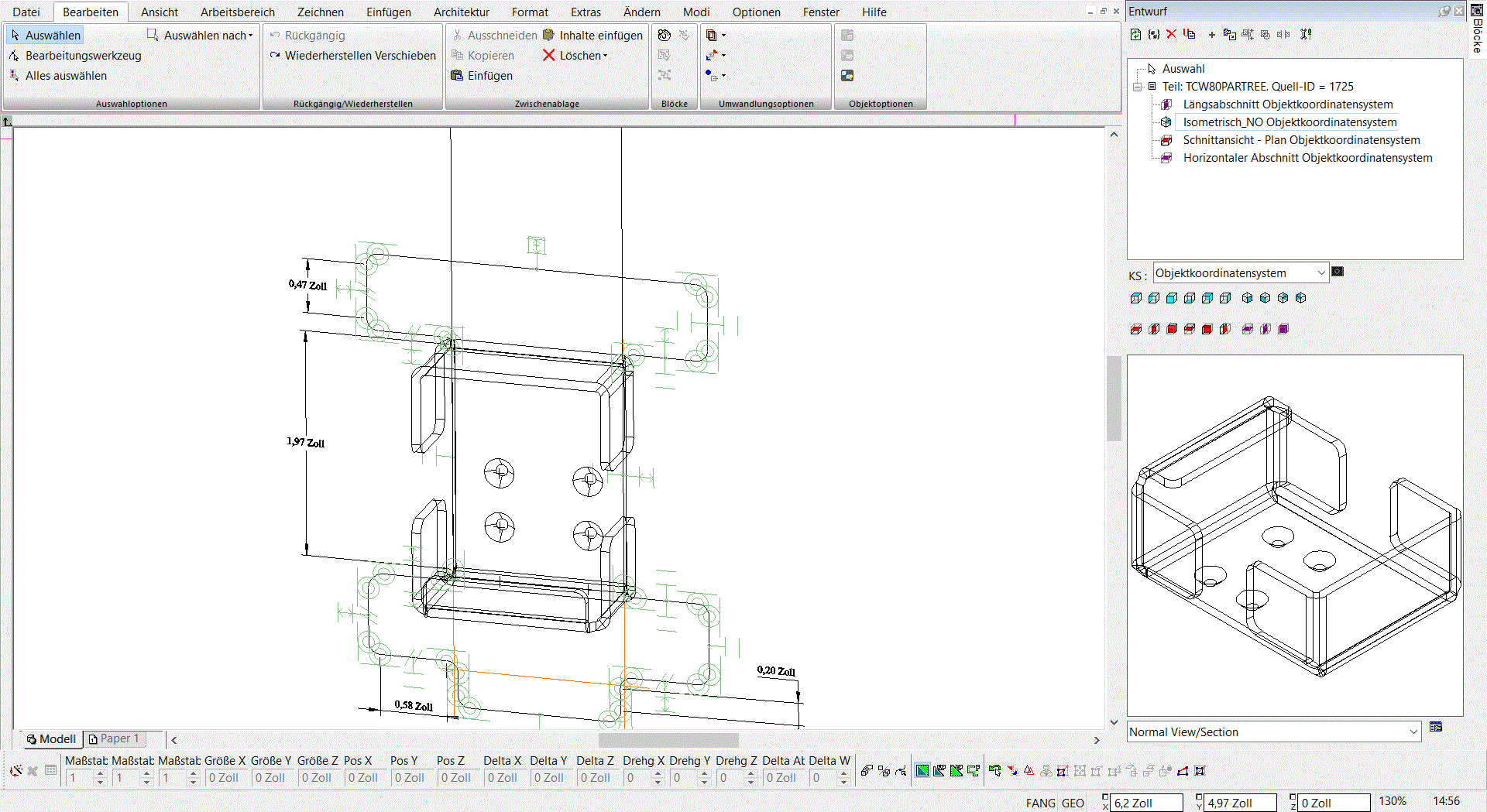

Für Konstruktions- und Maschinenbauentwürfe bedeutet das, dass Teile und Baugruppen alle Standardansichten, 2D- oder 3D-Schnitte und detaillierte Ansichten nach Auswahl haben oder als komplexe Ansicht einer bestehenden Ansicht erstellt werden können.

Bemaßungen für Volumenkörperobjekte sind assoziativ, sodass sie im Papierbereich automatisch aktualisiert und korrekt bemaßt werden. Die Geometrie wird erkannt und individuelle Teile können separat schraffiert oder mit verschiedenen Linienstärken und Farben versehen werden.

Das Volumenkörpermodul funktioniert mit SAT-Objekten in AutoCAD DWG-Dateien und mit beliebigen mit 3D-ACIS®-Modellierungswerkzeugen erzeugten oder mit im IGES- oder STEP-Format gespeicherten Objekten.

Für architektonische Entwürfe lassen sich 3D-Modelle aus SketchUp (SKP), Rhinoceros® (3dm), AutoCAD Architecture (DWG) oder anderen Anwendungen verwenden, um Aufrisse, Grundrisse, Schnitte und sogar detaillierte Ansichten zu erzeugen, die sich in Bezug auf Änderungen am Modell assoziativ verhalten.

Für jeden Schnitt lassen sich alle Elemente schraffieren, einfärben oder deren Linienstärke und -stil nach Wunsch anpassen. Für sichtbare und verdeckte Linien gibt es separate Steuerungen. Eine Tiefeneinstellung für Schnittlinien ist ebenfalls verfügbar.

Auswahl einer Layergruppe

Wie bei den Ansichtsfenstern für den Papierbereich verfügt die Entwurfspalette über eine Option zur Auswahl einer Layergruppe. Die Layergruppe kann sowohl sichtbare als auch nicht sichtbare Layer enthalten.

Es lassen sich einzelne Entwurfspalettenelemente oder die gesamte Entwurfspalette sperren, wobei Änderungen gespeichert und Aktualisierungen von Zeichenobjekten bis zum Entsperren verhindert werden. Dies gewährleistet eine schnellere Modellierung, die sich insbesondere für größere Modelle mit zahlreichen Schnitten, Aufrissen und Ansichten bewährt macht. Jeder Schnitt kann individuell regeneriert werden und es lassen sich alle Schnitte simultan regenerieren.

Dabei werden mehr als 15 Dateiformate für 3D-Modelle unterstützt, die sich direkt öffnen, importieren oder über XREFs einbinden lassen und von der Entwurfspalette erkannt werden.

Dies macht TurboCAD Pro Platinum zu einem fabelhaften Entwurfs- und Detaillierungsbegleiter für zahlreiche andere 3D-Designanwendungen. TurboCAD Pro Platinum macht sich bezahlt, wenn Zeichnungen mit Anwendern ausgetauscht werden müssen, die andere Software einsetzen.
