Auswahlinformationen - Prüfsystem

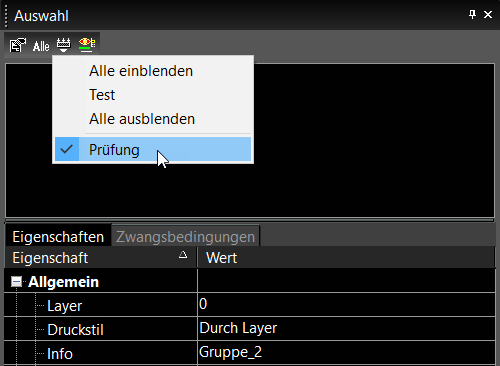

Der Menüpunkt Filter der Palette Auswahlinformationen enthält den Befehl Prüfung. Das Prüfsystem erkennt fehlerhafte Objekte in einer Zeichnung. Ein fehlerhaftes Objekt löst mindestens eine Prüfbedingung aus.

Das Prüfsystem bietet folgende Möglichkeiten:

• Fehlerhafte Objekte können in der Palette Auswahlinformationen hervorgehoben werden.
• Prüfbedingungen lassen sich in den Prüfoptionen ein- und ausschalten und verändern.
• Prüfberichte können für ein oder mehrere Objekte erzeugt werden.
• Fehlerhafte Objekte können in der Palette Auswahlinformationen gefiltert werden.
• Benachrichtigungen über fehlerhalfte Objekte lassen sich an die Palette Ereignisanzeige senden.
• Der Schweregrad fehlerhafter Objekte wird in der Palette Auswahlinformationen anhand von Prüfsymbolen angezeigt.

Prüfbericht

Mithilfe der Funktion Prüfbericht in der Palette Auswahlinformationen lässt sich ein Prüfbericht im HTML-Format anzeigen.

Prüfbericht (HTML-Seite)

Prüfoptionen

Die Anzeige von mit Prüfsymbolen angezeigten, fehlerhaften Objekten in der Palette Auswahlinformationen lässt sich in den Optionen für die Prüfung definieren.

1. Klicken Sie in der Palette Auswahlinformationen auf die Schaltfläche Optionen.
2. Klicken Sie im Dialogfeld Auswahlinformationen (Palette) auf die Schaltfläche Optionen.
3. Stellen Sie die gewünschten Prüfoptionen ein.
4. Klicken Sie auf OK, um das Dialogfeld zu schließen.
