Montageliste einfügen

Nur von TurboCAD Pro & Pro Platinum unterstützt

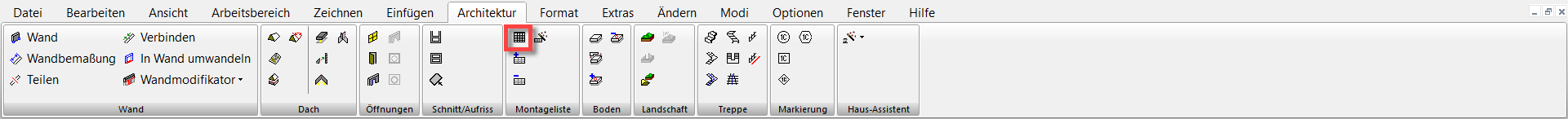

Menü: Architektur, Montageliste, Montageliste


Fügt eine Montageliste ein, d. h. eine Tabelle, die alle ausgewählten Architekturobjekte beschreibt.

Tipp: Über den Montagelistenausfüll-Assistent, der die Zeichnung nach Objekten auf bestimmten Layern durchsucht, lassen sich ebenfalls Montagelisten hinzufügen.

  1. In diesem Beispiel wird ein Modell verwendet, das Wände und Böden enthält. Es enthält ebenfalls zwei Fenster- und drei Türtypen. img

Hinweis: Weitere Informationen über Wände, Fenster, Türen und Böden finden Sie unter Wand, Fenster und Boden.

  1. Wechseln Sie zur Ansicht PlanModell.

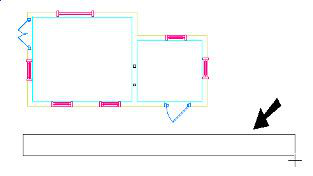

  2. Aktivieren Sie das Werkzeug Montageliste und klicken Sie auf die Eckpunkte, um die Breite der Montagelistentabelle zu definieren. img

Hinweis: Die Größe der Montagelistentabelle kann auf der Seite Montageliste der Eigenschaften für das Werkzeug geändert werden.

Zunächst enthält die Montageliste nur den Titel und die Spaltenüberschriften. img

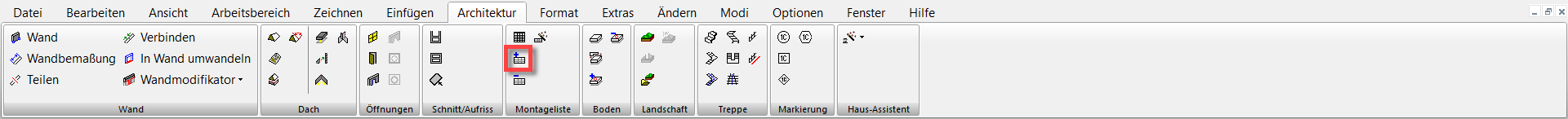

  1. Um die Montageliste mit Objektinformationen zu füllen, wählen Sie Architektur, Montageliste, Objekt zu Montageliste hinzufügen aus dem Menü oder aus der Symbolleiste Architektur. img
  2. Klicken Sie zunächst auf die gewünschte Montagelistentabelle und wählen Sie ein Objekt, das zur Montagelistenabelle hinzugefügt werden soll. Um mehrere Objekte auszuwählen, drücken Sie die -Taste oder ziehen Sie ein Auswahlfenster. img

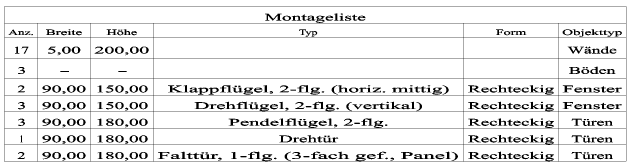

  3. Wählen Sie anschließend Beenden aus dem Kontextmenü oder der Kontrollleiste. Die Objekte erscheinen in der Montageliste. img
  4. Wenn Sie Objekte entfernen möchten, wählen Sie Architektur, Montageliste, Objekt aus Montageliste entfernen aus dem Menü oder aus der Symbolleiste Architektur. img
  5. Alle Montagelistenobjekte werden hervorgehoben.
  6. Wählen Sie die Objekte aus, die aus der Montageliste entfernt werden sollen (verwenden Sie ggf. die -Taste).
  7. Klicken Sie auf Beenden. Die ausgewählten Objekte werden aus der Montagelistentabelle entfernt.

Hinweis: Dieses Werkzeug funktioniert in Verbindung mit dem Stilmanager. Dort können Sie eigene Montagelistenstile erstellen.
