ACIS-Volumenmodellierung / erweiterte Konstruktions-/Maschinenbauwerkzeuge
ACIS-Volumenmodellierung
TurboCAD Pro Platinum beinhaltet 3D-Modellierungswerkzeuge, die auf dem ACIS®-Modellierungsmodul von Spatial aufgebaut sind. Es handelt sich dabei um das Modul, das in 350 Anwendungen mit mehr als 1,5 Millionen Lizenzen weltweit eingesetzt wird. Objektinformationen beinhalten Daten, die wichtig für Ingenieure sind, wie z. B. Volumen, Trägheitsmoment, Schwerpunkt, Oberflächenbereich und mehr.
Funktionswerkzeuge
Funkionen sind mathematische Regeln in Form einer Formel, die definieren, wie Objekte verändert werden. Kurve aus Funktion erstellt eine parametrisch definierte 2D-/3D-Kurve aus einer Funktion. Dieses Objekt kann beispielsweise mit dem Werkzeug Grafik auf Pfad oder in Pfadextrusionen verwendet werden. Element durch Funktion verzerren verzerrt einen bestehenden 3D-Volumenkörper. Dies lässt sich mit oder ohne die Teilestruktur durchführen. Oberfläche aus Funktion erzeugt ein völlig neues parametrisches Oberflächenobjekt anhand einer Formel. Versatz durch Funktion verformt das Versatzobjekt anhand einer Formel. Funktionen lassen sich aus Textdateien importieren oder in Textdateien exportieren.
Anspruchsvolle Änderungswerkzeuge
TurboCAD Pro Platinum bietet auf dem ACIS-Modul basierte Werkzeuge für die Änderung bestehender Geometrien, inklusive Werkzeuge zum Biegen und Abwickeln, Anfügungswerkzeuge und Flächenversatz. Diese Werkzeuge sind sogar noch leistungsstarker, wenn sie mit der Teilestruktur kombiniert werden.

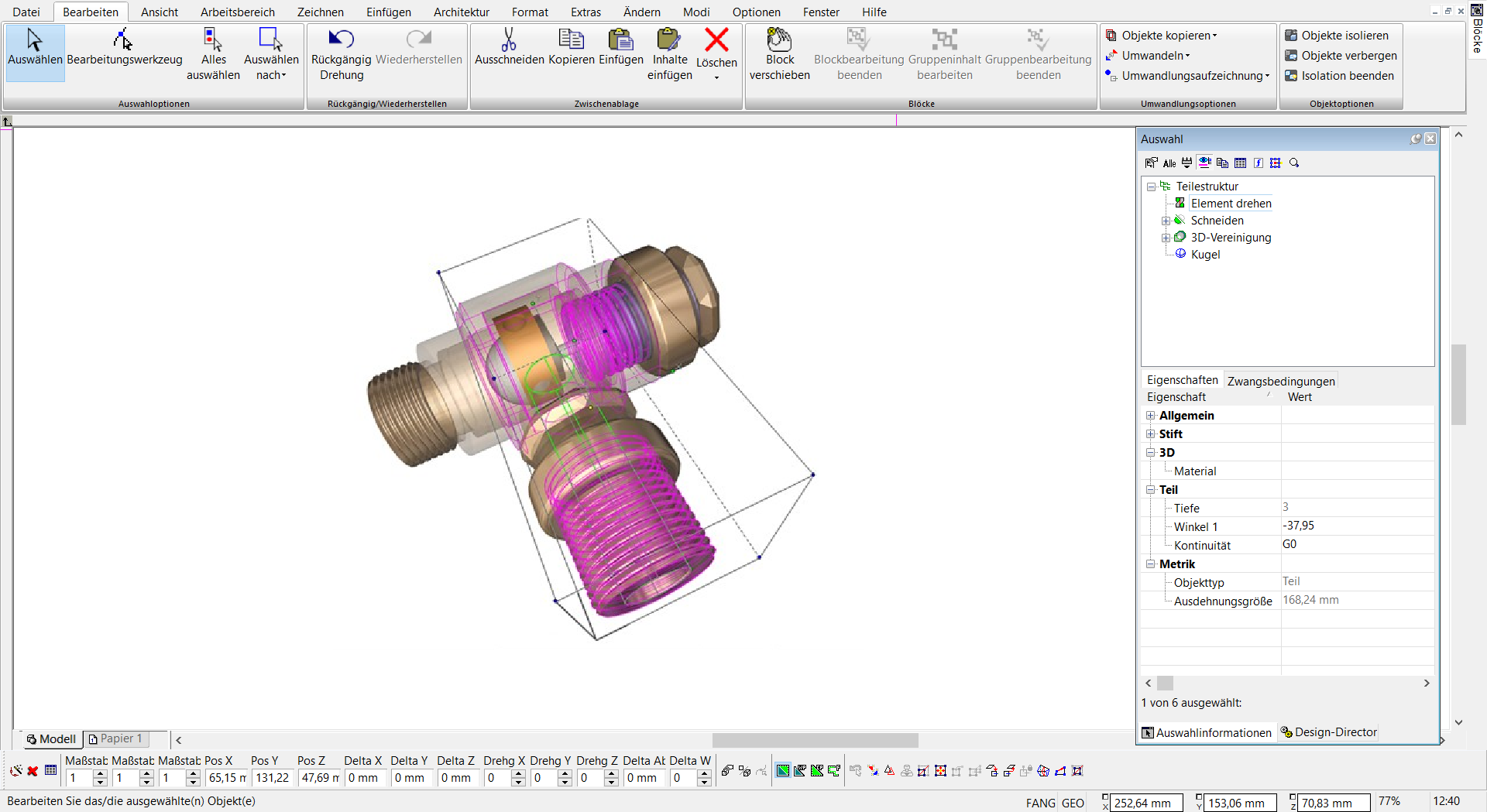

Teilestruktur mit Bearbeitungshistorie
TurboCAD pflegt eine Bearbeitungshistorie bei aktivierter Teilestruktur. Durch die Teilestruktur kann man zu einem beliebigen Entwurfsschritt zurückkehren und Veränderungen vornehmen, ohne die nachfolgenden Arbeitsschritte verwerfen zu müssen. Dies ist wie eine selektive Rückgängig-Funktion zu verstehen. Jedes der Design- und Bearbeitungswerkzeuge und die meisten 3D-Objekte lassen sich über die Teilestruktur steuern.
Volumengitter (SMesh) / Sub-D-Modellierungswerkzeuge
TurboCAD Pro Platinum erlaubt die Verwendung bestehender 3D-Modellierungswerkzeuge zur Erstellung von Volumengittern (SMesh). Dabei lassen sich Auflösung, Glätte und mehr steuern. Diese Form der 3D-Objekterstellung erlaubt eine einfachere und schnellere Erstellung organischer Formen.
