Kante fasen

Nur von TurboCAD Pro & Pro Platinum unterstützt

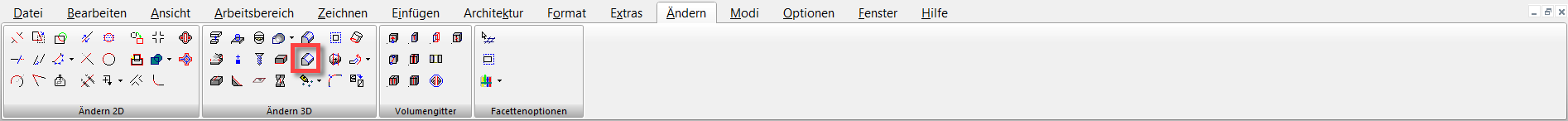

Menü: Ändern, 3D-Objekt, Kante, Kante fasen

Fast die Kanten von ACIS-3D-Volumenkörperobjekten.

Nur Volumenkörperobjekte (keine Oberflächenobjekte) können für das Fasen ausgewählt werden. Beim Fasen kann Material hinzugefügt oder entfernt werden. Bei konkaven Kanten wird Material hinzugefügt, bei konvexen Kanten hingegen entfernt. Sie können wählen, ob Sie abgerundete Scheitelpunkte oder Gehrungsscheitelpunkte erstellen möchten.

Hinweis: Sie können den Vorgang Kanten fasen in der Palette Auswahlinformationen bearbeiten. Siehe 3D-Objekte über Auswahlinformationen bearbeiten.

Die Fasengröße wird durch die Werte Versatz und Fasenwinkel eingestellt. Die Versatzwerte stellen den Abstand von der Kante dar. Wenn die Werte Versatz gleich groß sind, ist der Fasenwinkel 45 Grad.

Wenn Sie einen Versatz-Wert ändern, wird der Fasenwinkel entsprechend aktualisiert.

Gleichermaßen wird der Wert Versatz 2 aktualisiert, wenn Sie den Fasenwinkel ändern.
