Neue Funktionen

GESCHWINDIGKEIT, BENUTZEROBERFLÄCHE & BEDIENERFREUNDLICHKEIT

Text suchen & ersetzen

Diese Funktion ermöglicht die Suche nach einem bestimmten Text in der Zeichnung und dessen Ersetzung durch einen anderen Text.

Automatische Beschreibungen

Mit wenigen Klicks lassen sich automatisch kreisförmige oder entlang einer Polylinie angeordnete Beschriftungen (Leitmaße) in die Zeichnung einfügen. Dabei wird automatisch eine Stücklistentabelle mit Beschreibungsdetails erstellt.

Blockpalette

Parameter für das Einfügen von Blöcken lassen sich vor dem Einfügen in die Zeichnung definieren. Zu den Parametern gehören Drehung und Maßstab entlang der X-, Y- und Z-Achse.

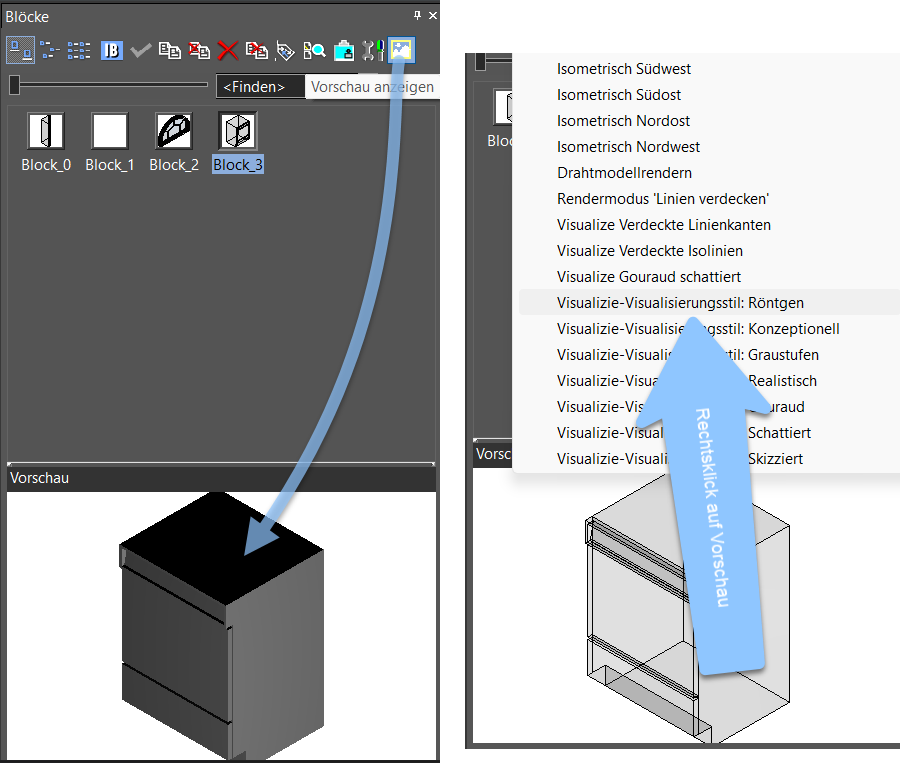

Mithilfe der Option Blockvorschau kann der Benutzer eine Vorschau des Blocks anzeigen, ohne ihn in die Zeichnung einzufügen. Ansicht und Rendermodus der Vorschau lassen sich über Rechtsklick auf die Vorschau einstellen. Auch Blockminiaturen können mithilfe der neuen Option Miniaturbilder aktualisieren in allen Ansichten und Rendermodi angezeigt werden.

Block-Miniaturen können in Bezug auf Rendertypen und Ansichten aktualisiert werden. Alle Ansichten und Rendertypen mit Rendermodi sind im Dialogfeld Miniaturbilder aktualisieren verfügbar.

Verdeckte Linien entfernen

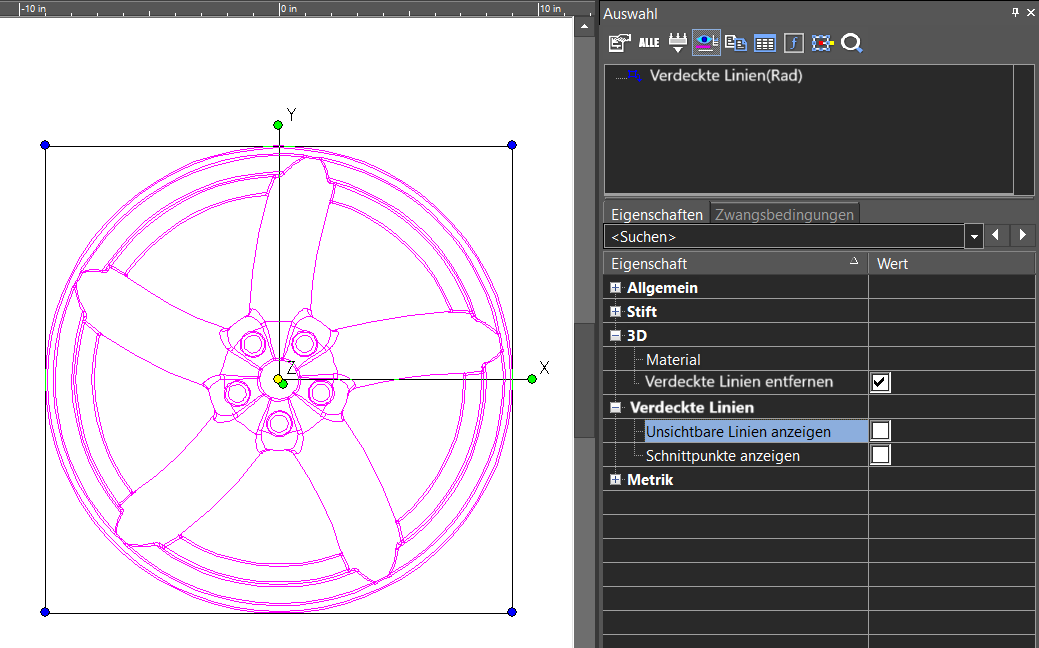

Diese Option befindet sich in den Eigenschaften für eingefügte Blöcke. Wenn diese Eigenschaft aktiviert ist, wird die Entfernung der verdeckten Linien auf den Blockinhalt angewendet und zwei weitere Eigenschaften, Unsichtbare Linien anzeigen und Schnittpunkte anzeigen, werden in der Palette Auswahlinformationen verfügbar.

Symbolpalette

Das Dialogfeld Miniaturansichten aktualisieren wurde optisch der Standard-Benutzeroberfläche angepasst.

In der Vorschau lassen sich Symbole jetzt auch in verschiedenen Rendermodi anzeigen.

Werkzeugpalette

Die Größe der Symbole in der Werkzeugpalette kann nun über die Funktion Symbolgröße Symbolleiste im Dialogfeld Anpassen geändert werden.

Stilmanagerpalette/Auswahlinformationen

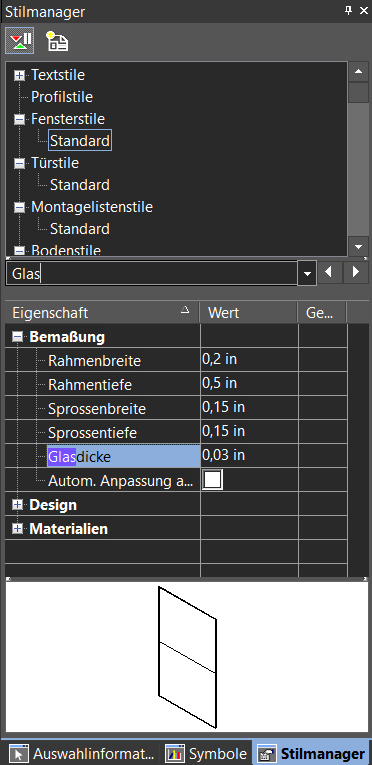

Die Stilmanagerpalette und die Palette Auswahlinformationen wurden um eine neue Suchleiste ergänzt, mit der der Benutzer die verschiedenen in den Eigenschaften enthaltenen Optionen finden kann. Die Suchleiste erleichtert den Nutzern die Suche nach verschiedenen Optionen, die in der Palette verfügbar sind. Eine manuelle Suche ist nicht erforderlich.

​

Entwurfsobjekte

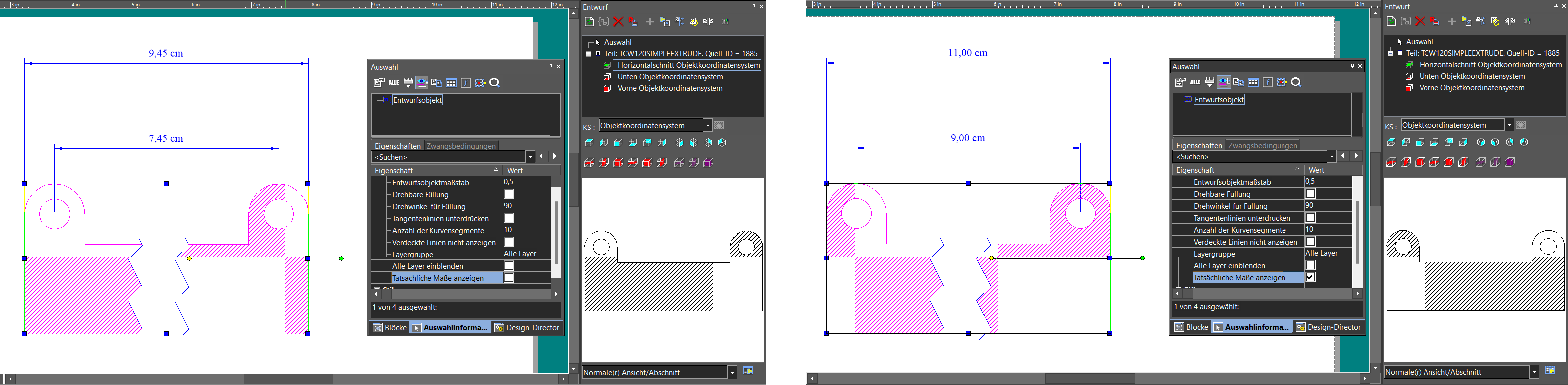

Die Eigenschaften von Entwurfsobjekten wurden um die neue Eigenschaft Tatsächliche Maße anzeigen ergänzt. Diese Eigenschaft wird aktiviert, wenn das Entwurfsobjekt Bruchkanten aufweist.

Polylinie verbinden

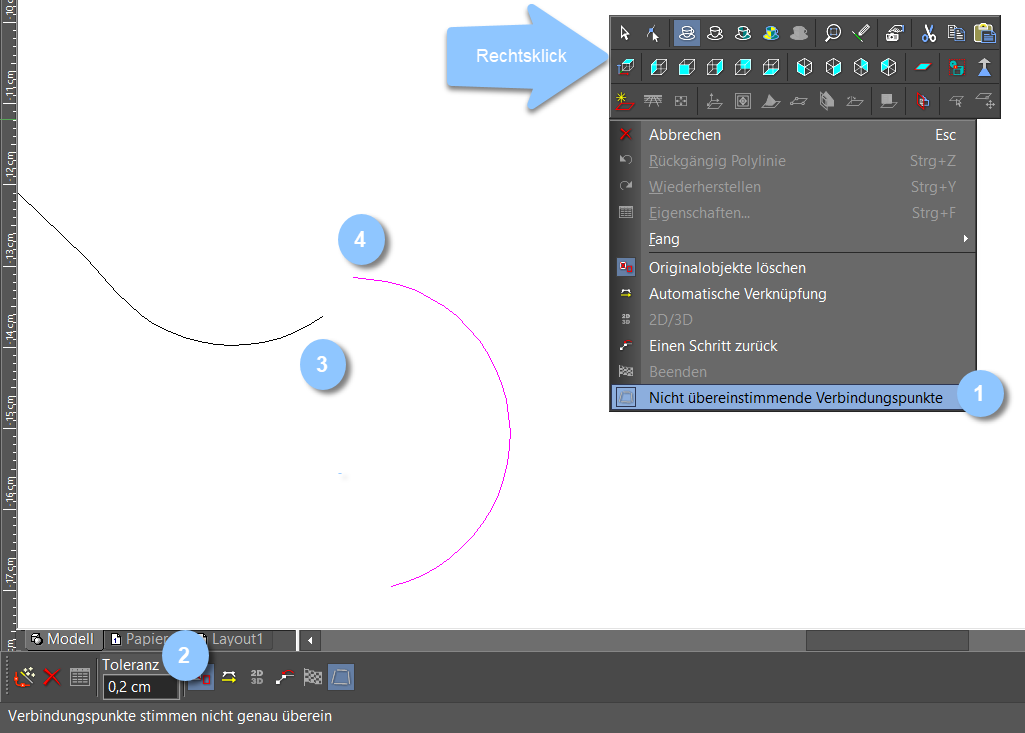

Dieses Werkzeug wurde um eine neue Kontextmenüoption Nicht übereinstimmende Verbindungspunkte ergänzt. Dieses Werkzeug bietet die Möglichkeit, Polylinien zu verbinden, die keine exakten Verbindungen haben, d. h. die Enden der benachbarten Polylinien haben entweder einen Schnittpunkt oder eine Lücke zwischen sich. Wenn die Option aktiviert ist, muss der maximale Abstand zwischen den Polylinien im Feld Toleranz für die Verbindung definiert sein.

RENDEREN & VISUALISIEREN

Lightworks (optional erhältlich)

Für Anwender, die zusätzliche Renderoptionen benötigen, bieten wir neben RedSDK nun auch LightWorks als Plug-in für TurboCAD an. Dieses Rendermodul erweitert TurboCAD um fotorealistische Darstellungsmöglichkeiten und leistungsstarke Renderfunktionen. Das Modul fügt sich automatisch in den Render-Manager von TurboCAD ein und enthält zahlreiche Einstellungsmöglichkeiten mit Echtzeit-Vorschau für die Erzeugung von Materialien und deren Oberflächen. Darüber hinaus bietet es zuverlässige Unterstützung für OpenGL-Beleuchtung und Luminanzen.

ARCHITEKTUR

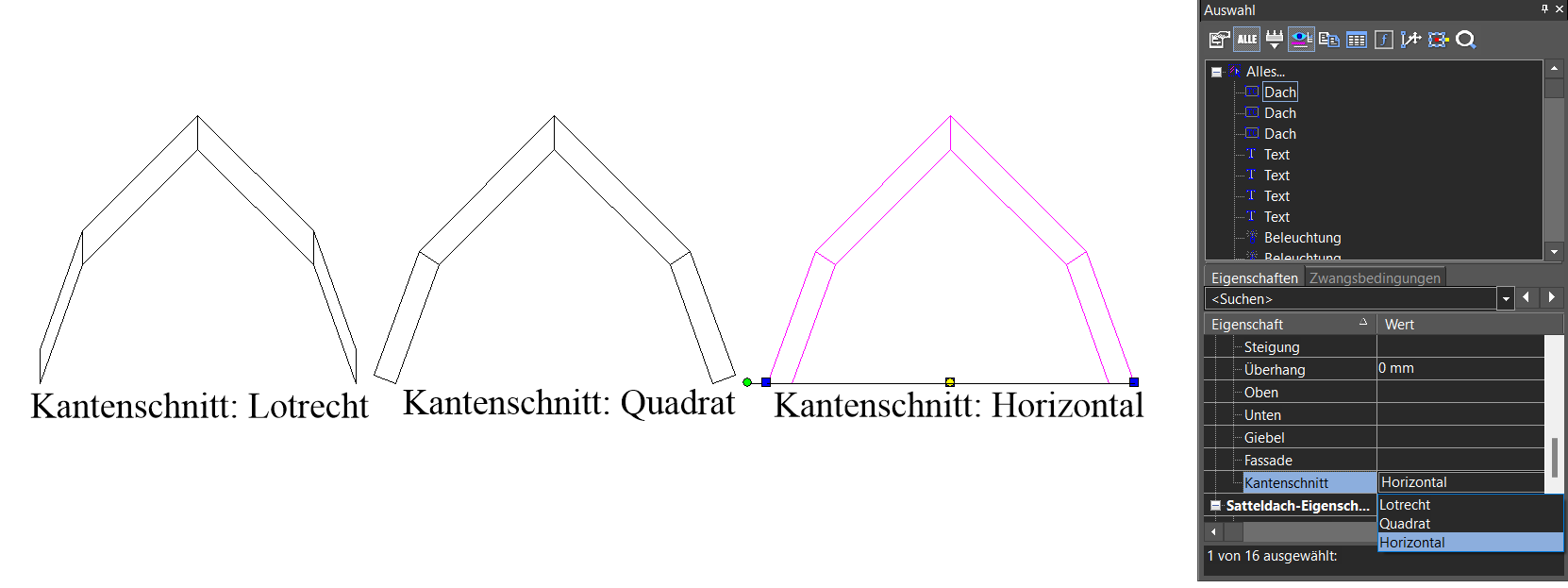

Dach: In den Dacheigenschaften wurde der neue Kantenschnitttyp Horizontal hinzugefügt.

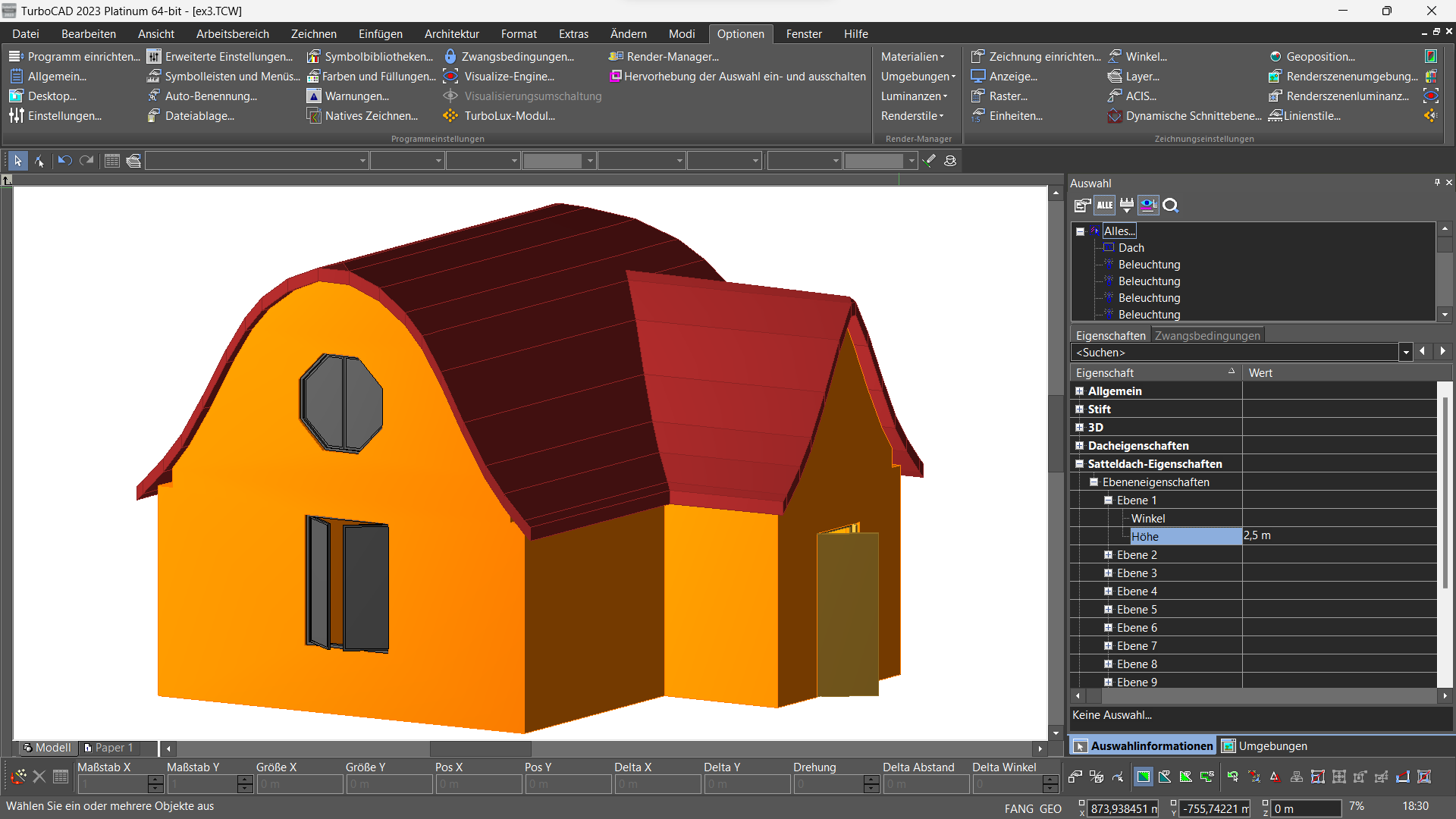

Mehrstöckiges Dach (Satteldach): Jedes Dach ist jetzt ein Satteldach mit Dachebenen. Ebenen, Winkel und Höhe lassen sich bearbeiten. Das Dach lässt sich über die Dacheigenschaften und über die Palette Auswahlinformationen bearbeitet werden.

INTEROPERABILITÄT

AutoCAD-Zeichnungseinheiten: Zuvor verstand TurboCAD den Originalmaßstab von AutoCAD-Zeichnungen nicht und ging von englischen Maßeinheiten aus. Als Lösung haben wir eine neue Option Plottereinheiten als Zeichnungseinheiten verwenden in den Einstellungen für den DWG-/DXF-Import bereitgestellt.

Dateifilter: Angepasster Dateifilter für AutoCAD 2023.
