Schritt 2 - Definieren des Teils und der Parameter

Menü: Extras, Parametrisches Teil

Im nächsten Schritt wird ein Teil aus diesem Objekt erstellt. Es werden fünf Parameter für dieses Teil definiert:

H1 = Radius eines inneren Kreises
H2 = Radius des anderen inneren Kreises
R = Radius des Polylinienbogens
L = Länge des linearen Polyliniensegments
T = Extrusionstiefe
Wählen Sie Extras, Parametrisches Teil.
Verwenden Sie ein Auswahlfenster, um alle Objekte auszuwählen.
Die Palette Auswahlinformationen wird geöffnet und das Teil wird temporär "Teilekandidat" genannt. Erweitern Sie dieses Element, um zu sehen, woraus das Teil besteht.

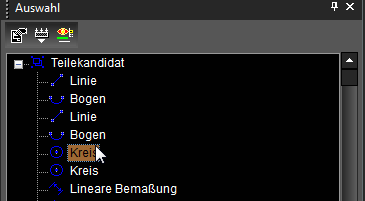

Die Parameter H1 und H2 werden für die beiden inneren Kreise festgelegt. Markieren Sie den ersten Kreis in der Palette. Der Kreis wird ebenfalls im Modell markiert.

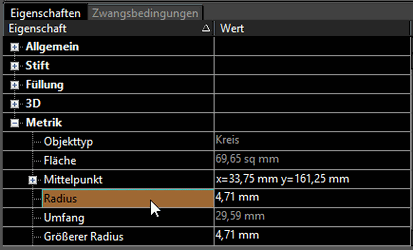

Der Radius dieses Kreises kann unten in der Palette unter Metrik gefunden werden. Klicken Sie mit der rechten Maustaste auf das Feld Radius.
Geben Sie den Parameternamen "H1" ein und klicken Sie auf OK.

Hinweis: TurboCAD ist nicht auf die Definition geometrischer Parameter begrenzt. Sie können ebenfalls Materialien, Stiftfarben, Stiftbreiten usw. als Parameter festlegen.

Wählen Sie jetzt den anderen Kreis aus. Jetzt wird der andere Kreis im Modell markiert.
Klicken Sie mit der rechten Maustaste auf das Feld Radius.
Geben Sie den Parameternamen "H2" ein

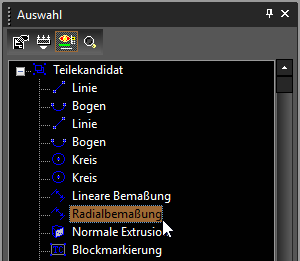

Markieren Sie für den nächsten Parameter die Radialbemaßung. Die Bemaßung der Polylinie wird jetzt markiert.

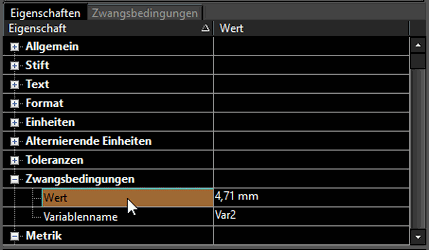

Der Wert dieser Bemaßung kann unter Zwangsbedingungen gefunden werden. Klicken Sie mit der rechten Maustaste auf dieses Feld.
Geben Sie den Parameternamen "R" ein

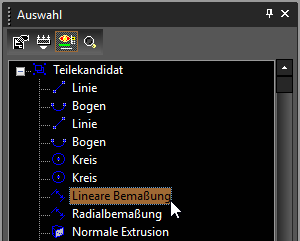

Als nächstes wird die lineare Bemaßung definiert.
Dieser Wert kann ebenfalls unter Zwangsbedingungen gefunden werden. Geben Sie den Parameternamen "L" ein

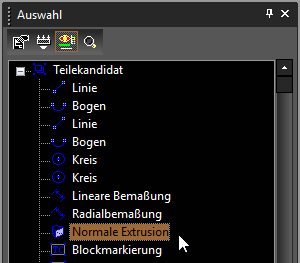

Beim letzten Parameter handelt es sich um die Tiefe des Teils. Markieren Sie Normale Extrusion.
Dieser Parameter wird Höhe genannt und kann unter Normale Extrusion gefunden werden. Klicken Sie mit der rechten Maustaste auf dieses Feld.
Geben Sie den Parameternamen "T" ein
Jetzt sind alle fünf Parameter definiert. Wählen Sie Beenden im Kontextmenü oder in der Kontrollleiste.

Hinweis: Es gibt weitere Optionen im Kontextmenü und in der Kontrollleiste. Mit Bezugspunkt verschieben können Sie den Punkt bestimmen, über den das Teil eingefügt wird. Für kreisförmige Teile kann die Option Zusammensetzachse festlegen verwendet werden, um eine Achse für das Zusammensetzen mithilfe der Funktion Durch Achse zusammensetzen einzustellen.
