3D-Oberflächenmodellierung

Einfache 3D-Oberflächenobjekte

TurboCAD enthält eine Vielzahl an einfachen 3D-Objekten wie Quader, Gedrehter Quader, Kegel, Zylinder, Polygonales Prisma, Kugel, Halbkugel, Torus und Keil

Boolesche 2D- & 3D-Operationen

Verwendung zweier bestehender Objekte zur Erstellung eines neuen Objekts mithilfe von Vereinigung, Differenz, Schnittmenge oder Querschnitt. Es kann aus mehreren Objekten ausgewählt werden, um eine Vereinigung oder Differenz zu erstellen.

Rotation

2D-Objekte lassen sich um eine Drehachse verschieben, um ein 3D-Objekt zu erstellen. TurboCAD bietet ebenfalls die Möglichkeit, ein 2D-Profil zu verwenden, um daraus eine Rotation aus der Fläche eines bestehenden 3D-Objekts zu erzeugen. Aus dem Ergebnis lässt sich entweder eine Vereinigung oder eine Differenz erzeugen.

Normale Extrusion

Aus 2D-Formen lassen sich komplexe 3D-Modelle ziehen. TurboCAD Pro Platinum enthält weitergehende Extrusionsoptionen.

Pfadextrusionen

Extrudieren von Formen entlang eines Pfades. Perfekt für das Entwerfen unregelmäßiger Objekte.

Polylinie verketten

Das Verketten von Polylinien ermöglicht ein schnelleres Entwerfen durch die Möglichkeit der Verbindung sich schneidender Objekte oder Teile von Objekten zu einer einzelnen Polylinie, die sich anschließend extrudieren oder rotieren lässt.

3D-Querschnitt

TurboCAD macht es einfach, durch Festlegen der Schnittebene ein oder mehrere Objekte in neue Objekte zu schneiden oder zu teilen. Das Werkzeug 3D-Querschnitt bietet die Möglichkeit zum Schneiden durch eine Linie, Arbeitsebene, Oberfläche oder Facette.

Baugruppenwerkzeuge

Achse, Facette, 3 Punkte, Tangenten, Kante & Punkt

3D-Spirale

Dieses Werkzeug erzeugt eine kurvenförmige Spirale, die für die Erstellung von Federn und anderen spiralförmigen Elementen verwendet werden kann.

3D-Splines und -Polylinien

Nutwerkzeuge

Die Werkzeuge Nut, Kreisförmige Nut und Kreisförmige Nut durch Mittelpunkt und Radius bieten große Vorteile für Holzbearbeitung, Möbelherstellung und Erfindungen.

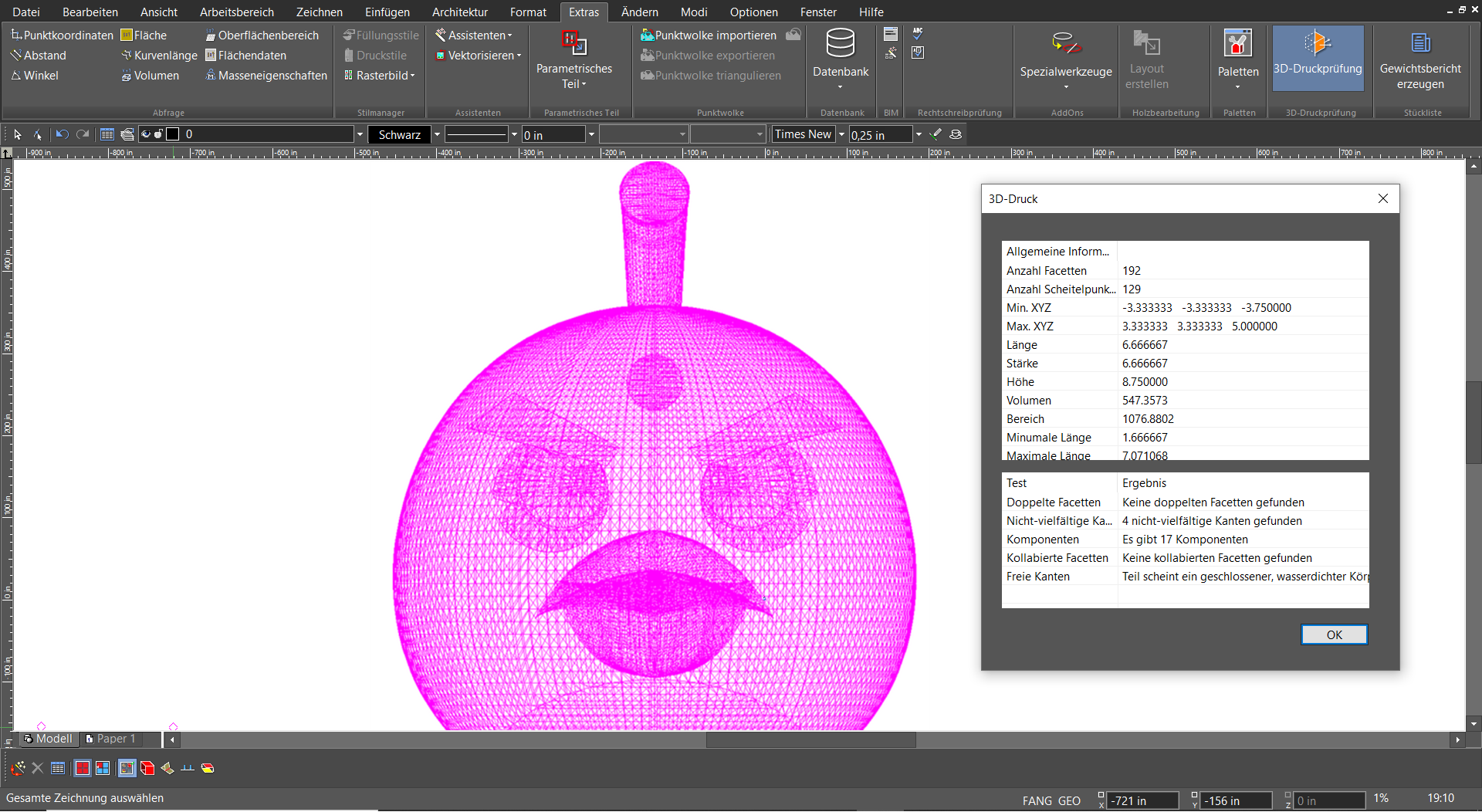

3D-Druckprüfung

Bevor ein Entwurf an einen 3D-Drucker geschickt wird, ist es möglich, wertvolle Informationen über das 3D-Modell hinsichtlich seiner Druckbarkeit zu erhalten. Diese Funktion identifiziert effektiv alle Probleme in einem Design, bevor es an den Drucker geschickt wird, und ermöglicht es, diese in TurboCAD zu beheben. Dabei werden häufige topologische Fehler, z. B. nicht vielfältige Kanten, doppelte und kollabierte Facetten, offene Kanten, Umrahmungen und mehr identifiziert. Die Druckprüfung zeigt außerdem Geometrieinformationen an, z. B. Ausdehnungen, Anzahl der Facetten/Scheitelpunkte, Fläche und Volumen.
