Automatische Bemaßung

Nur von TurboCAD Pro & Pro Platinum unterstützt

Menü: Zwangsbedingungen, Automatische Bemaßung

Wendet automatisch Bemaßungen auf eine Skizze an.

Hinweis: Ausführliche Erklärungen zu den Bemaßungswerkzeugen finden Sie unter Bemaßung. In diesem Abschnitt wird die Option Automatische Bemaßung behandelt, weil sie in Verbindung mit geometrischen Zwangsbedingungen optimal eingesetzt werden kann.

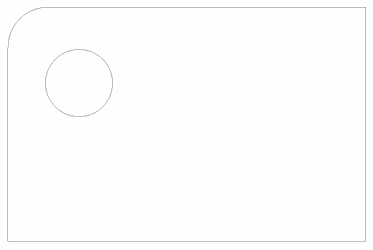

Beginnen Sie mit einem Rechteck, und zeichnen Sie darin einen kleinen Kreis. Runden Sie eine Ecke ab (siehe 2D-Abrundung).
Aktivieren Sie Automatische Bemaßung. Auf der Kontrollleiste können Sie dann die Bemaßungen auswählen, die Sie identifizieren und benennen möchten. Verfügbar sind die Bemaßungen Radius, Abstand, Winkel und Parallel. In diesem Beispiel sind alle ausgewählt.
Ziehen Sie einen Auswahlrahmen um alle Objekte, die bemaßt werden sollen.
Klicken Sie auf Beenden, oder wählen Sie den Befehl im Kontextmenü aus.
Dies ist das Ergebnis - zwischen allen identifizierten Endpunkten sind Bemaßungen eingefügt. Dies ist der Fall, wenn keine Zwangsbedingungen auf Objekte angewendet werden. Insbesondere muss mit Deckungsgleiche Punkte die Anzahl der automatischen Bemaßungen verringert werden.
Machen Sie die Bemaßungen rückgängig. Am einfachsten können Zwangsbedingungen für die Skizze mithilfe von Automatische Zwangsbedingung erstellt werden. Zum Ergebnis gehören in diesem Fall die Zwangsbedingungen Tangential zu einem Bogen, Parallel und Deckungsgleiche Punkte.

Hinweis: Sie erhalten dieselben Zwangsbedingungen, wenn Sie beim Erstellen der Geometrie Zwangsbedingungen automatisch hinzufügen in der Symbolleiste aktiviert lassen (anstatt die Zwangsbedingungen nach dem Erstellen der Geometrie hinzuzufügen).

Führen Sie dieselben Schritte wie vorher aus, um automatische Bemaßungen anzuwenden. Hier ist das Ergebnis.

Den so erstellten Bemaßungen werden Variablen zugewiesen, die in den Bemaßungseigenschaften (Seite Format) und in der Kalkulatorpalette angezeigt und bearbeitet werden können.
