Draht wickeln

Nur von TurboCAD Pro Platinum unterstützt

Menü: Ändern, Draht wickeln


Das Werkzeug Draht wickeln wickelt ein 2D-Objekt (Linie, Polylinie, Bogen, Kurve) um einen 3D-Volumenkörper. Dies erzeugt nützliche Pfade für Extrusionen und Pfadextrusionen.

Für das Wickeln muss mindestens ein Scheitelpunkt der 2D-Grafik auf der ursprünglichen Fläche des 3D-Objekts liegen.

So wickeln Sie einen Draht:

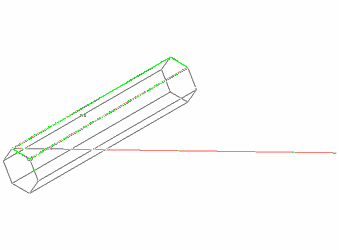

  1. Definieren Sie die erste Zielfläche auf dem Körper. img
  2. Definieren Sie eine planare 2D-Grafik, die von diesem Werkzeug unterstützt wird. img
  3. Es muss sich mindestens ein Punkt der 2D-Grafik auf der ersten Wickelfläche befinden.

Falls sich sowohl Anfangs- als auch Endpunkt auf der ersten Fläche befinden, werden Sie aufgefordert, den Anfangspunkt auszuwählen.


Ergebnis: img

Weiteres Beispiel:


Diese Grafik zeigt, wie der Draht als Pfad verwendet wird:


Kontextmenüoption:

Quellobjekt löschen: Legt fest, ob das Originalobjekt in der Zeichnung nach dem Wickelvorgang beibehalten (inaktiv) oder gelöscht (aktiv) wird.
