Form von Elementen ändern

Mit Architekt 3D können Formen an das eigene Design angepasst werden, indem Sie Punkte hinzufügen und entfernen oder die Ecken abschrägen oder abrunden.

Bei der Bearbeitung einzelner Punkte muss der Bearbeitungsmodus "Punkt-Ebene" aktiv sein. Zur Aktivierung der Bearbeitung auf Punkt-Ebene wählen Sie das Objekt aus und markieren im Inspektor das Optionsfeld "Punkt-Ebene".

Weitere Informationen finden Sie unter “Details in intelligente Objekte konvertieren”

So wird eine Ecke abgerundet

1 Wählen Sie im Popup-Menü der Werkzeuggruppe Bearbeiten die Taste "Abgerundete Ecke".

2 Klicken Sie auf den Eckpunkt, der abgerundet werden soll.

3 Ziehen Sie an dem Punkt, halten Sie die Maustaste gedrückt und ziehen Sie den Cursor in die Mitte des Objekts. Während des Ziehens wird der Radius angezeigt.

4 Lassen Sie die Maustaste los, um die Abrundung der Ecke zu beenden.

So wird eine Ecke invers gerundet

1 Wählen Sie im Popup-Menü der Werkzeuggruppe Bearbeiten die Taste "Abgerundete Ecke".

2 Klicken Sie auf den Eckpunkt, der abgerundet werden soll.

3 Ziehen Sie an dem Punkt, halten Sie die Maustaste gedrückt und ziehen Sie den Cursor in die Mitte des Objekts.

4 Drücken und halten Sie die Umschalt-Taste gedrückt, um die Rundung umzukehren. Während des Ziehens wird der Radius angezeigt.

5 Lassen Sie die Maustaste los, um die Abrundung der Ecke zu beenden, und lassen Sie dann auch die Umschalt-Taste los.

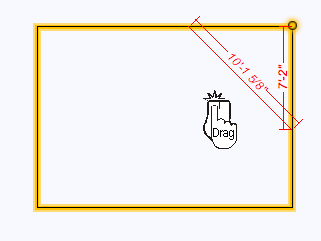

So wird eine Ecke abgeschrägt

1 Wählen Sie im Popup-Menü der Werkzeuggruppe Bearbeiten die Taste "Abgeschrägte Ecke".

2 Klicken Sie auf den Eckpunkt, der abgeschrägt werden soll.

3 Ziehen Sie an dem Punkt, halten Sie die Maustaste gedrückt und ziehen Sie den Cursor in die Mitte des Objekts. Während des Ziehens werden die Maße angezeigt.

4 Lassen Sie die Maustaste los, um die Abschrägung der Ecke zu beenden.

So werden zusätzliche Punkte hinzugefügt

1 Wählen Sie im Popup-Menü der Werkzeuggruppe Bearbeiten die Taste "Punkt hinzufügen". Der Mauszeiger wird zu einem Fadenkreuz, um den Zeichenmodus zu veranschaulichen.

2 Platzieren Sie das Fadenkreuz an der Stelle, an der ein Punkt eingefügt werden soll, und klicken Sie, um ihn hinzuzufügen.

So wird ein Punkt entfernt

1 Wählen Sie im Popup-Menü der Werkzeuggruppe "Bearbeiten" die Taste "Punkt entfernen". Der Mauszeiger ändert sich, um den Zeichenmodus zu veranschaulichen.

2 Klicken Sie in den Punkt, der entfernt werden soll und er wird entfernt.
