Kurven zeichnen

Mit dem Kurven-Werkzeug und der Funktion Konvertieren in von Architekt 3D können Sie vielfältig geschwungene Beete, Wände und vieles mehr zeichnen.

So wird eine Kurve gezeichnet

1 Klicken Sie in der Gruppe Detailwerkzeuge auf Kurve.

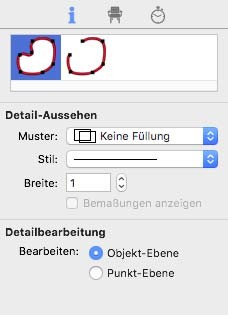

2 Wählen Sie im Bereich Eigenschaften, wie die Form gezeichnet werden soll.

3 (optional) Wählen Sie unter "Detail-Aussehen" das Muster und den Stil der Form.

4 (optional) Wählen Sie unter "Detailbearbeitung" die Zeichenmethode.

Hinweis: Die folgenden beiden voreingestellten Zeichenmethoden stehen zur Auswahl: "Geschlossene Kurve" und "Offene Kurve".

5 Klicken Sie, um den Startpunkt der Kurve festzulegen. Eine Gummiband-Linie wird angezeigt und folgt dem Fadenkreuz. Während des Zeichnens werden die Maße angezeigt.

6 Bewegen Sie die Maus zum nächsten Eckpunkt. Wiederholen Sie den Vorgang, bis Sie die gewünschte Form gezeichnet haben.

Hinweis: Die Linien erscheinen zu Beginn zwar rechtwinklig, doch wenn Sie den Zeichenmodus beenden, werden sie in Kurven konvertiert.

7 Klicken Sie bei gedrückter Control-Taste, um den Zeichenmodus zu beenden und die Form zu platzieren.
