Arbeiten in 3D

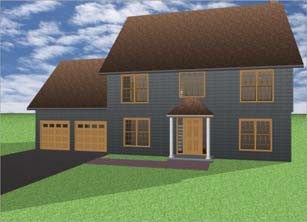

In Architekt 3D können Sie Ihr Design in fotorealistischen 3D-Ansichten betrachten. Wählen Sie die Farbe der Außen- und Innenwände, fügen Sie realistische Dachbedeckungen hinzu und wählen Sie aus zahlreichen Holztexturen, um Ihrem Entwurf ein persönliches Erscheinungsbild zu verleihen.

Über die Plan-Symbolleiste stehen im Popup-Menü "3D-Ansicht" mehrere 3D-Ansichten zur Auswahl.

In der 3D-Ansicht können Sie Ihr Design aus unterschiedlichen Winkeln betrachten. The 3D views are available on the toolbar.

​ Fenster 3D-Ansicht 3D-Vollansicht Höhenlage-Editor

So wird die 3D-Ansicht zurückgesetzt

■ Wählen Sie 3D > 3D-Ansicht zurücksetzen (oder drücken Sie Umschalt-Command-R).

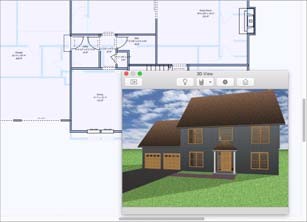

So wird eine schwebende 3D-Ansicht angezeigt

■ Wählen Sie im Einblendmenü „3D-Ansicht“ den Eintrag 3D-Fensteransicht. Eine schwebende 3D-Ansicht wird angezeigt.

Bewegen Sie das Fenster, indem Sie daran ziehen, oder ändern Sie seine Größe, indem Sie an den Kanten oder Ecken ziehen.

(alternativ) Wählen Sie Design > Design-Modus > 3D-Fensteransicht (oder drücken Sie Option- Command-3).

So wird nur die 3D-Ansicht angezeigt

■ Wählen Sie im Einblendmenü „3D-Ansicht“ den Eintrag 3D-Vollansicht. Eine 3D- Vollansicht wird angezeigt.

(alternativ) Wählen Sie Design > Design-Modus > 3D-Vollansicht (oder drücken Sie Option-Command-2).

Hinweis: Blenden Sie die linke und rechte Seitenleiste aus, um die 3D-Ansicht zu vergrößern.

So wird der Höhenlage-Editor angezeigt

■ Wählen Sie im Einblendmenü „3D-Ansicht“ den Eintrag Höhenlage-Editor.

(alternativ) Wählen Sie „ Design > Design-Modus > Höhenlage-Editor“ (oder drücken Sie „Option- Command-4“).

In der Werkzeugleiste stehen vordefinierte Ansichten zur Verfügung. Wählen Sie eine dieser Ansichten aus, um Ihr Design aus dieser Richtung zu sehen, oder klicken Sie auf Ansicht drehen und ziehen Sie im Ansichtsfenster, um das Design zu drehen.

In der Höhenlage-Ansicht können Sie Türen, Fenster und Zubehör hinzufügen, indem Sie das entsprechende Werkzeug auswählen und zum Platzieren des Objekts auf eine Wand klicken. Weitere Informationen zur Bearbeitung der Eigenschaften von Türen, Fenstern und Zubehör finden Sie unter “Tab Stockwerksplan”

In der Höhenlage-Ansicht können Sie auch im Design enthaltene Dächer, Terrassen und 3D- Objekte bearbeiten.

So wird die RealModel-Ansicht angezeigt

■ Wählen Sie im Einblendmenü „3D-Ansicht“ den Eintrag Realmodel. Jetzt wird die RealModel- Ansicht aktiv und das Menü „RealModel“ wird angezeigt.

(alternativ) Wählen Sie „ Design > Design-Modus > RealModel“ (oder drücken Sie „Option- Command-5“).

Weitere Informationen finden Sie unter “Vorbereitung eines RealModel”
