Steckdosen und Schalter platzieren

Mit Architekt 3D lassen sich elektrische Komponenten ganz einfach zum Hausplan hinzufügen. Die Werkzeuge sind übersichtlich auf Tabs angeordnet. Wählen Sie einfach die zu platzierenden Komponenten aus und klicken Sie hinein. Die Bemaßungslinien werden automatisch eingeblendet. So können Sie Komponenten ganz einfach in einer bestimmten Entfernung von einer benachbarten Wand oder elektrischen Komponente platzieren. Wenn Sie bestimmte Steckdosen oder Schalter platzieren, wird das betreffende Objekt automatisch am Wandsegment ausgerichtet, um die exakte Platzierung zu vereinfachen. Boden- und Deckensteckdosen werden nicht an Wänden ausgerichtet. Wenn eine Steckdose in einer Reichweite von 15,24 cm einer Wasserquelle z. B. in einer Küche, einem Badezimmer oder im Freien platziert wird, sollten Sie immer eine FI-Steckdose wählen. Diese Steckdosen schalten sich automatisch aus, wenn sie nass werden. Gruppenschalter dienen dazu, mehrere Schalter aufzunehmen, über die verschiedene Lampen, Deckenventilatoren etc. gesteuert werden können.

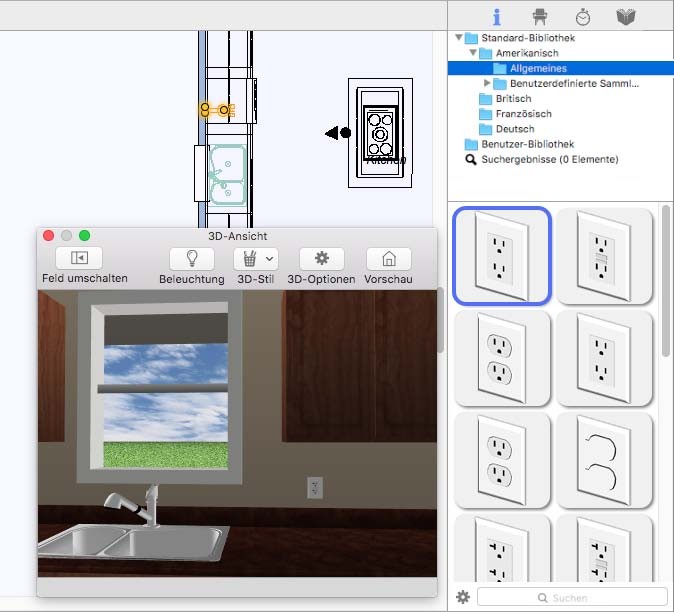

Wand-Steckdose

Wandsteckdosen werden an Wänden ausgerichtet. Wenn Sie eine Steckdose über eine Wand ziehen, wird der Abstand vom Mittelpunkt der Steckdose bis zur nächstgelegenen Wand oder zu einer anderen elektrischen Komponente angezeigt. Wenn das Steckdosen-Werkzeug aktiv ist oder in der Zeichnung eine Steckdose ausgewählt wurde, können Sie den gewünschten Stil im Bereich „Inhalt“ auswählen.

So werden Wandsteckdosen platziert

1 Klicken Sie in der Gruppe Elektro-Werkzeuge auf Steckdose.

2 Benutzen Sie die Zeichenmethode An der Wand entlangziehen, um auf der gewünschten Seite der Wand eine Steckdose anzubringen und lassen Sie die Maustaste los, um sie zu platzieren.

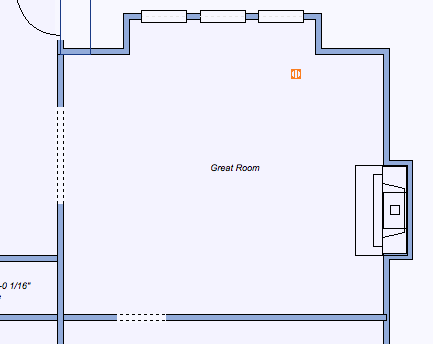

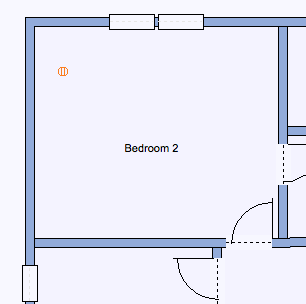

Bodensteckdose

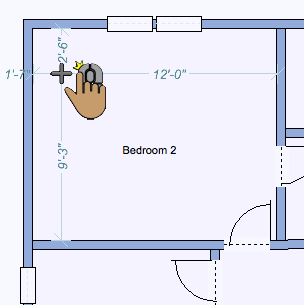

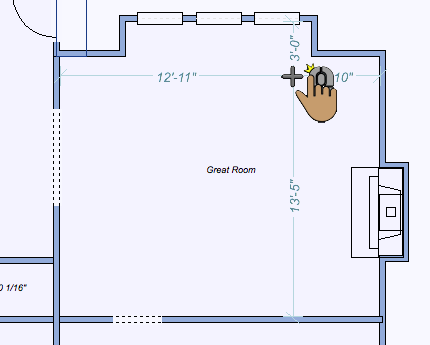

Bodensteckdosen werden auf dem Boden platziert. Wenn Sie den Mauszeiger im Design-Fenster bewegen, wird der Abstand vom Mittelpunkt der Steckdose bis zur nächstgelegenen Wand oder zu einer anderen elektrischen Komponente angezeigt. Bei einem Auto-Boden wird die Steckdose auf einer Höhenlage unter Berücksichtigung der Tiefe des Auto-Bodens platziert. Wenn nach der Platzierung der Boden-Steckdose Änderungen an der Tiefe des Auto- Bodens vorgenommen werden, muss die Höhenlage der Steckdose ebenfalls angepasst werden. Wenn das Steckdosen-Werkzeug aktiv ist oder in der Zeichnung eine Steckdose ausgewählt wurde, können Sie den gewünschten Stil in der rechten Seitenleiste im Bereich „Inhalt“ auswählen.

So werden Bodensteckdosen platziert

1 Klicken Sie in der Gruppe Elektro-Werkzeuge auf die Taste Bodensteckdose.

2 2 Benutzen Sie die Zeichenmethode Platzieren mit einem Klick, um die Steckdose im Design zu platzieren..

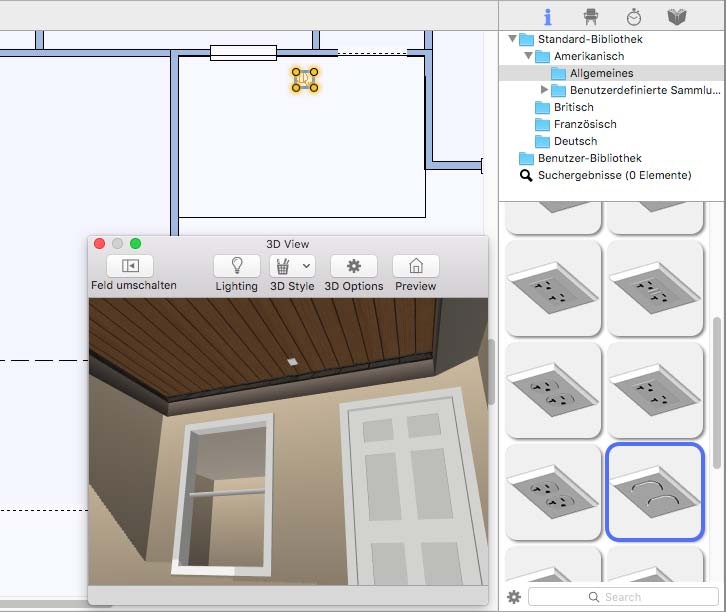

Deckensteckdose

Deckensteckdosen werden an der Decke platziert. Wenn Sie den Mauszeiger im Design-Fenster bewegen, wird der Abstand vom Mittelpunkt der Steckdose bis zur nächstgelegenen Wand oder zu einer anderen elektrischen Komponente angezeigt. Deckensteckdosen werden auf der Höhenlage der automatischen Decke platziert. Wurde die Decke eines Zimmers deaktiviert, wird sie standardmäßig auf der Höhenlage „0“ platziert. Dann können Sie die Höhenlage der Steckdose nach Bedarf anpassen. Wenn das Steckdosen-Werkzeug aktiv ist oder in der Zeichnung eine Steckdose ausgewählt wurde, können Sie den gewünschten Stil in der rechten Seitenleiste im Bereich „Inhalt“ auswählen.

So werden Deckensteckdosen platziert

1 Klicken Sie in der Gruppe Elektro-Werkzeuge auf die Taste Deckensteckdosen.

2 Benutzen Sie die Zeichenmethode Platzieren mit einem Klick, um die Steckdose im Design zu platzieren.

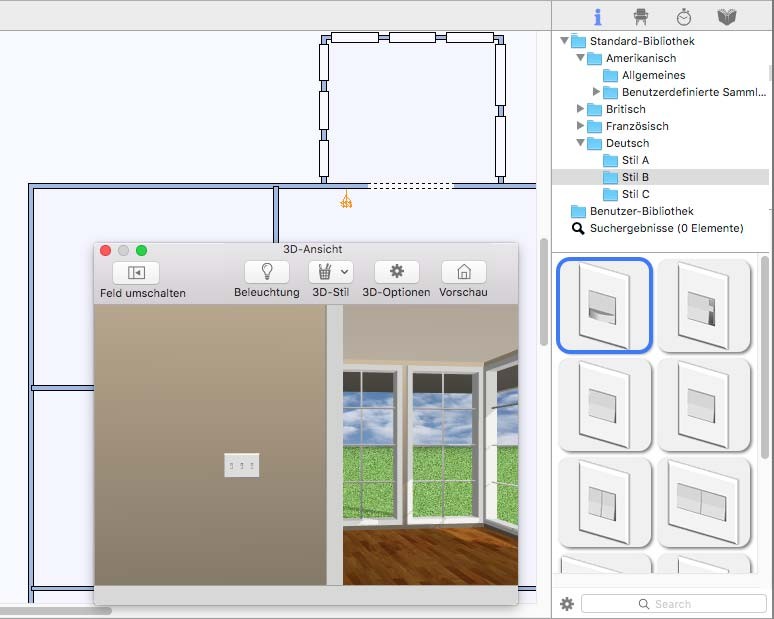

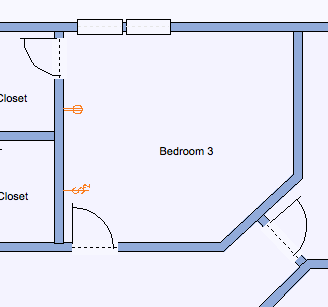

Wandschalter

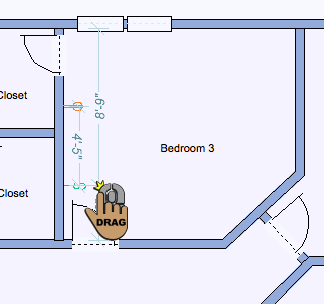

Schalter werden an Wänden angebracht. Wenn Sie den Schalter über eine Wand ziehen, wird der Abstand vom Mittelpunkt der Steckdose bis zur nächst gelegenen Wand oder zu einer anderen elektrischen Komponente angezeigt. Wenn das Schalter-Werkzeug aktiv ist oder in der Zeichnung ein Schalter ausgewählt wurde, können Sie den gewünschten Stil in der rechten Seitenleiste auf dem Tab „Eigenschaften“ auswählen.

So werden Schalter platziert

1 Klicken Sie in der Gruppe Elektro-Werkzeuge auf die Taste Schalter.

2 Benutzen Sie die Zeichenmethode An der Wand entlangziehen, um auf der gewünschten Seite der Wand einen Schalter anzubringen und lassen Sie die Maustaste los, um ihn zu platzieren.
