Alarmanlagen hinzufügen

Alarmanlagen stehen für alle Sicherheitsebenen zur Verfügung - von Licht- und Wärme-Detektoren bis hin zu Überwachungskameras und Bedienfeldern.

Diese Komponenten besitzen standardmäßige Höhenlagen und Ausrichtungen. Die Taste "Überwachungskamera" bringt die Kamera z. B. an der Decke an. Alle Komponenten der Alarmanlage können mit den herkömmlichen Bearbeitungsmethoden an anderen Stellen positioniert werden.

Weitere Informationen finden Sie unter “Auswahl drehen”

Weitere Informationen finden Sie unter “Objekthöhenlage einstellen”

So wird eine Überwachungskamera zu einer Wand hinzugefügt

1 Klicken Sie in der Gruppe Elektro-Werkzeuge auf Sicherheitskamera.

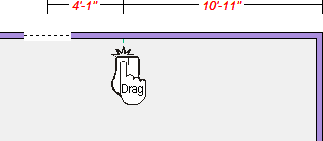

2 Ziehen Sie den Mauszeiger an einem Wandsegment entlang, um die Sicherheitskamera zu platzieren. Während des Ziehens werden die Maße angezeigt. Die Bemaßungslinien dokumentieren die Entfernung vom Mittelpunkt der Kamera bis zum nächsten Wandsegment oder einer anderen elektrischen Komponente.

3 Platzieren Sie das Fadenkreuz auf der Seite der Wand, auf der die Komponente angebracht werden soll.

4 Lassen Sie die Maustaste los, um die Sicherheitskamera zu platzieren.

So wird eine Überwachungskamera zur Decke hinzugefügt

1 Klicken Sie in der Gruppe Elektro-Werkzeuge auf Überwachungskamera.

2 Platzieren Sie das Fadenkreuz an der Stelle, an der die Komponente erscheinen soll, und klicken Sie, um sie zu platzieren.

Note: Die Überwachungskamera wird standardmäßig in der Standard-Deckenhöhe an der Decke angebracht. Weitere Informationen finden Sie unter “Standard-Deckenhöhe”

So wird ein Sicherheitskontakt hinzugefügt

1 Klicken Sie in der Gruppe Elektro-Werkzeuge auf Sicherheitskontakt.

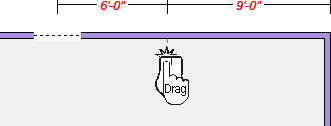

2 Ziehen Sie den Mauszeiger an einem Wandsegment entlang, um den Sicherheitskontakt zu platzieren. Während des Ziehens werden die Maße angezeigt. Die Bemaßungslinien dokumentieren die Entfernung vom Mittelpunkt des Kontakts bis zum nächsten Wandsegment oder einer anderen elektrischen Komponente. Im folgenden Beispiel wird der Kontakt zwischen einem Wandendpunkt und dem Mittelpunkt einer Tür bemessen.

3 Platzieren Sie das Fadenkreuz auf der Seite der Wand, auf der die Komponente angebracht werden soll.

4 Lassen Sie die Maustaste los, um den Sicherheitskontakt zu platzieren.

So wird ein Bewegungsmelder hinzugefügt

1 Klicken Sie in der Gruppe Elektro-Werkzeuge auf Bewegungsmelder.

2 Ziehen Sie den Mauszeiger an einem Wandsegment entlang, um den Bewegungsmelder zu platzieren. Während des Ziehens werden die Maße angezeigt. Die Bemaßungslinien dokumentieren die Entfernung vom Mittelpunkt des Bewegungsmelders bis zum nächsten Wandsegment oder einer anderen elektrischen Komponente. Im folgenden Beispiel wird der Bewegungsmelder zwischen einem Wandendpunkt und dem Mittelpunkt einer Tür bemessen.

3 Platzieren Sie das Fadenkreuz auf der Seite der Wand, auf der die Komponente angebracht werden soll.

4 Lassen Sie die Maustaste los, um den Bewegungsmelder zu platzieren.

Note: Der Bewegungsmelder wird in der Standard-Höhenlage nahe der Decke platziert. Weitere Informationen finden Sie unter “Auswahl drehen”

Weitere Informationen finden Sie unter “Objekthöhenlage einstellen”

So wird ein Glasbruchsensor an der Wand hinzugefügt

1 Klicken Sie in der Gruppe Elektro-Werkzeuge auf Glasbruchsensor (Wand).

2 Ziehen Sie den Mauszeiger an einem Wandsegment entlang, um den Glasbruchsensor zu platzieren. Während des Ziehens werden die Maße angezeigt. Die Bemaßungslinien

dokumentieren die Entfernung vom Mittelpunkt des Sensors bis zum nächsten Wandsegment oder einer anderen elektrischen Komponente. Im folgenden Beispiel wird der Sensor zwischen einem Wandendpunkt und dem Mittelpunkt einer Tür bemessen.

3 Platzieren Sie das Fadenkreuz auf der Seite der Wand, auf der die Komponente angebracht werden soll.

4 Lassen Sie die Maustaste los, um den Sensor zu platzieren.

Hinweis: Der Glasbruchsensor wird in der Standard-Höhenlage an der Wand platziert. Weitere Informationen finden Sie unter “Objekthöhenlage einstellen”

So wird ein Glasbruchsensor an der Decke hinzugefügt

1 Klicken Sie in der Gruppe Elektro-Werkzeuge auf Glasbruchsensor (Decke).

2 Platzieren Sie das Fadenkreuz an der Stelle, an der die Komponente erscheinen soll, und klicken Sie, um sie zu platzieren.

Hinweis: Der Glasbruchsensor wird standardmäßig in der Standard-Deckenhöhe an der Decke angebracht. Weitere Informationen finden Sie unter “Standard-Deckenhöhe”

So wird ein Lichtsensor hinzugefügt

1 Klicken Sie in der Gruppe Elektro-Werkzeuge auf Lichtsensor.

2 Platzieren Sie das Fadenkreuz an der Stelle, an der die Komponente erscheinen soll, und klicken Sie, um sie zu platzieren.

Hinweis: In diesem Beispiel wurde der Lichtsensor gedreht, damit er in eine Ecke passt. Bei Bedarf können Sie den Lichtsensor drehen und anheben.

So wird eine Sicherheitstastatur hinzugefügt

1 Klicken Sie in der Gruppe Elektro-Werkzeuge auf Sicherheitstastatur.

2 Ziehen Sie den Mauszeiger an einem Wandsegment entlang, um die Sicherheitstastatur zu platzieren. Während des Ziehens werden die Maße angezeigt. Die Bemaßungslinien

dokumentieren die Entfernung vom Mittelpunkt der Tastatur bis zum nächsten Wandsegment oder einer anderen elektrischen Komponente. Im folgenden Beispiel wird die Tastatur zwischen einem Wandendpunkt und dem Mittelpunkt einer Tür bemessen.

3 Platzieren Sie das Fadenkreuz auf der Seite der Wand, auf der die Komponente angebracht werden soll.

4 Lassen Sie die Maustaste los, um die Sicherheitstastatur zu platzieren.

Note: Die Sicherheitstastatur wird in der Standard-Höhenlage an der Wand platziert. Weitere Informationen finden Sie unter “Objekthöhenlage einstellen”

So wird ein Sicherheitsbedienfeld hinzugefügt

1 Klicken Sie in der Gruppe Elektro-Werkzeuge auf Sicherheitsbedienfeld.

2 Ziehen Sie den Mauszeiger an einem Wandsegment entlang, um das Sicherheitsbedienfeld zu platzieren. Während des Ziehens werden die Maße angezeigt.

Die Bemaßungslinien dokumentieren die Entfernung vom Mittelpunkt des Bedienfeldes bis zum nächsten Wandsegment oder einer anderen elektrischen Komponente. Im folgenden Beispiel wird das Sicherheitsbedienfeld zwischen einem Wandendpunkt und dem Mittelpunkt einer Tür bemessen.

3 Platzieren Sie das Fadenkreuz auf der Seite der Wand, auf der die Komponente angebracht werden soll.

4 Lassen Sie die Maustaste los, um das Sicherheitsbedienfeld zu platzieren.

Note: Das Sicherheitsbedienfeld wird in der Standard-Höhenlage an der Wand platziert. Weitere Informationen finden Sie unter “Objekthöhenlage einstellen”

So wird ein Wärmesensor hinzugefügt

1 Klicken Sie in der Gruppe Elektro-Werkzeuge aufte Wärmesensor.

2 Platzieren Sie das Fadenkreuz an der Stelle, an der die Komponente erscheinen soll, und klicken Sie, um sie zu platzieren.

Hinweis: Der Wärmesensor wird standardmäßig in der Standard-Deckenhöhe an der Decke angebracht. Weitere Informationen finden Sie unter “Standard-Deckenhöhe”

So wird eine Zugangstastatur (an der Wand) hinzugefügt

1 Klicken Sie in der Gruppe Elektro-Werkzeuge auf Sicherheitstastatur (an der Wand).

2 Ziehen Sie den Mauszeiger an einem Wandsegment entlang, um die Sicherheitstastatur zu platzieren. Während des Ziehens werden die Maße angezeigt. Die Bemaßungslinien

dokumentieren die Entfernung vom Mittelpunkt der Tastatur bis zum nächsten Wandsegment oder einer anderen elektrischen Komponente. Im folgenden Beispiel wird die Zugangstastatur zwischen zwei Endpunktken bemessen.

3 Platzieren Sie das Fadenkreuz auf der Seite der Wand, auf der die Komponente angebracht werden soll.

4 Lassen Sie die Maustaste los, um die Zugangstastatur zu platzieren.

Hinweis: Die Zugangstastatur wird in der Standard-Höhenlage an der Wand platziert. Weitere Informationen finden Sie unter “Objekthöhenlage einstellen”

So wird eine Sicherheitstastatur (auf einem Ständer) hinzugefügt

1 Klicken Sie in der Gruppe Elektro-Werkzeuge auf Sicherheitstastatur (auf einem Ständer).

2 Platzieren Sie das Fadenkreuz an der Stelle, an der die Komponente erscheinen soll, und klicken Sie, um sie zu platzieren.

Hinweis: Bei Bedarf können Sie die Sicherheitstastatur drehen.
