Saltbox-Dach zeichnen

Saltbox-Dächer ähnen Giebeldächern, besitzen aber einen versetzten First. Sie sind zwar nicht symmetrisch, dafür aber sehr attraktiv und leicht zu erstellen.

So wird ein Saltbox-Dach gezeichnet

1 Klicken Sie in der Gruppe Dachwerkzeuge auf Vier-Punkt-Freihand-Dach (Wand- Assistent).

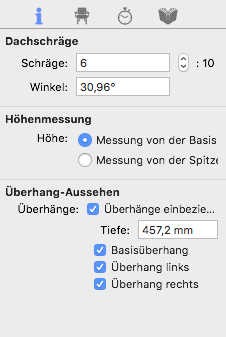

2 Klicken Sie in der rechten Seitenleiste auf den Tab Eigenschaften. Die Eigenschaften des Daches werden angezeigt.

3 Geben Sie "8" das Feld "Neigung" ein und drücken Sie die Enter-Taste.

4 Geben Sie 1" (ein Zoll) in das Feld Überhangtiefe ein und drücken Sie die Enter-Taste.

5 (optional) Entfernen Sie die Markierung des Optionsfeldes "Überhänge einbeziehen", um die Überhänge zu entfernen.

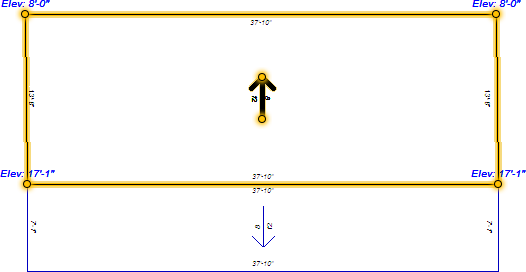

6 Ziehen Sie die Maus vom Wandabschnitt weg. Eine Gummiband-Linie wird angezeigt und folgt dem Fadenkreuz. Diese Linie bezeichnet die Anstiegsrichtung des Dachabschnitts. Während des Zeichnens werden die Maße angezeigt.

7 Ziehen Sie ein Auswahlrechteck um alle Punkte des Dachabschnitts, um ihn auszuwählen. Notieren Sie die Höhenlage, die als obere Höhenlage des Dachabschnitts angezeigt wird.

8 Wählen Sie Bearbeiten > Kopieren (oder drücken Sie Command-C).

9 Wählen Sie Bearbeiten > Einsetzen (oder drücken Sie Command-V). Ein Duplikat des Dachabschnitts wird erstellt.

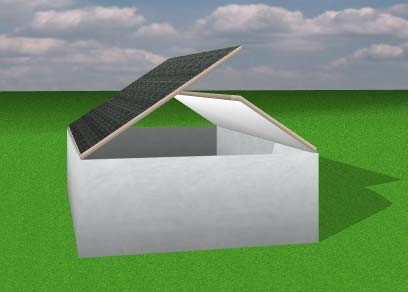

10 Ziehen Sie den Pfeil in die Mitte des Dachabschnitts und drehen Sie ihn dann um 180 Grad, so dass er in die entgegengesetzte Richtung des anderen Pfeiles zeigt.

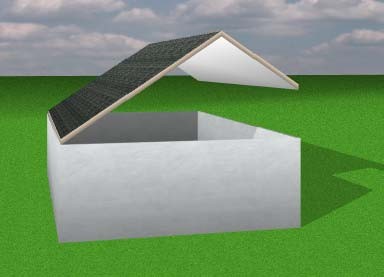

11 Klicken Sie in den unteren Rand des zweiten Dachabschnitts und ändern Sie die Größe des Daches, indem Sie daran ziehen.

12 Wählen Sie den Dachabschnitt mit einem Klick aus. Die Eigenschaften werden im Bereich

Eigenschaften eingeblendet.

13 Wählen Sie unter "Höhenmaße" die Taste "Messung von der Basis", um die Höhenlage des Daches vom Boden bis zur Spitze des Dachabschnitts zu berechnen.

14 Geben Sie bei ausgewähltem Dachabschnitt die Höhenlage wie in Schritt 7 beschrieben ein und drücken Sie die Enter-Taste, um den Dachabschnitt anzuheben.

Oder

Wählen Sie Bearbeiten > Objekt angeben, geben Sie die gewünschte Höhenlage ein und klicken Sie in "OK".

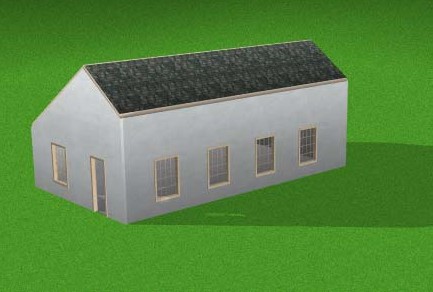

Hinweis: Wie man die Giebelenden dieses Dachstils schließt, erfahren Sie unter “Automatische Decke”
