Fundamentbreite festlegen

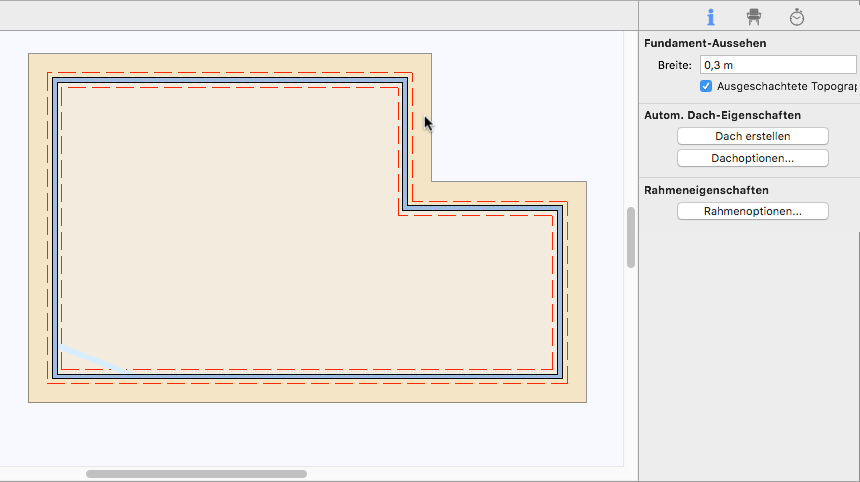

Wenn die Umrandung eines umschlossenen Bereichs ausgewählt wird, werden im Bereich „Eigenschaften“ Optionen für das Aussehen des Fundaments verfügbar. In der 2D-Ansicht wird das Fundament mit Linien aus roten Punkten dargestellt, die auf jeder Seite parallel zu den Wänden verlaufen. Wenn die Breite des Fundaments geändert wird, ändert sich der Abstand zwischen den gepunkteten Linien entsprechend. Das Fundament wird nur in der 2D-Ansicht angezeigt.

So legen Sie die Fundamentbreite fest

1 Klicken Sie in der Gruppe „Bearbeitungswerkzeuge“ auf Objekte auswählen und anschließend auf die Fundament-Umrandung, um sie auszuwählen. Die Eigenschaften werden in der rechten Seitenleiste im Bereich „Eigenschaften“ angezeigt.

2 Geben Sie unter „Fundament-Aussehen“ die gewünschte Fundamentbreite ein und drücken Sie die Enter-Taste.

So wird unter dem Boden automatisch Umrandung ausgehoben

1 Klicken Sie in der Gruppe „Bearbeitungswerkzeuge“ auf Objekte auswählen und anschließend auf die Fundament-Umrandung, um sie auszuwählen. Die Eigenschaften werden in der rechten Seitenleiste im Bereich „Eigenschaften“ angezeigt.

2 Markieren Sie das Feld „Ausgeschachtete Topographie“, um die Topographie innerhalb des eingeschlossenen Bereichs unter Bodenhöhe auszuheben.

Heben Sie die Markierung des Feldes „Ausgeschachtete Topographie“ auf, um die Topographie so zu belassen, wie sie ist.
