Außenwandumrandung zeichnen

Mit den beiden Werkzeuge zur Terrassenwandverfolgung kann die neue Terrasse am Rand von komplexen Außenwänden erstellt werden. Während der gesamten Designphase können Sie Ihre Arbeit in 3D betrachten.

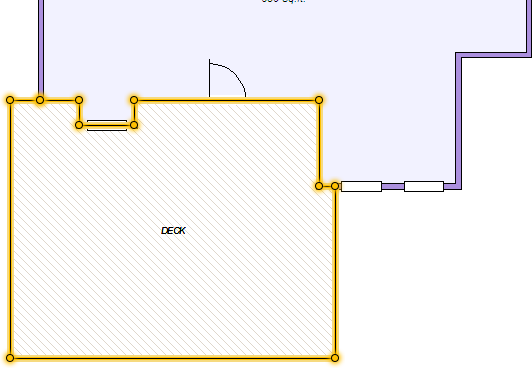

So wird eine Terrasse mit Wandverfolgung gezeichnet

1 Klicken Sie in der Gruppe Terrassen-Werkzeuge auf die Taste Terrassenwandverfolgung.

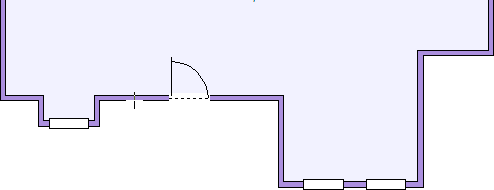

2 Positionieren Sie die Maus auf einer Wand, auf der sich der Mittelpunkt der Terrasse befinden soll, und ziehen Sie die Maus, um die Terrasse zu zeichnen. Ein Gummiband-

Rechteck wird angezeigt und folgt dem Mauszeiger. Während des Zeichnens werden die Maße angezeigt.

3 Halten Sie die Maustaste gedrückt, während Sie die Terrasse auf die gewünschte Größe erweitern.

4 Lassen Sie die Maustaste los. Die Terrasse wird entsprechend der Wandumrandung erstellt.

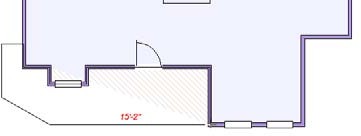

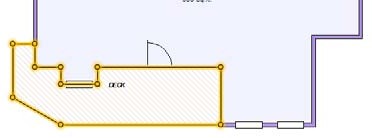

So wird eine Terrasse mit Wandverfolgungsvieleck gezeichnet

1 Klicken Sie in der Gruppe Terrassen-Werkzeuge auf Benutzerdefinierte Terrassenwandverfolgung.

2 Ziehen Sie die Maus über eine Wand, um die Richtung der Terrasse vorzugeben. Ein Gummiband-Pfeil wird angezeigt und folgt dem Fadenkreuz. Lassen Sie die Maustaste los.

3 Klicken Sie in die Wand, an der die Richtung geändert werden soll. Die Terrasse wird entsprechend der Wandumrandung erstellt.

4 Klicken und bewegen Sie das Fadenkreuz zum nächsten Eckpunkt. Wiederholen Sie den Vorgang, bis Sie die gesamte Terrasse gezeichnet haben.

5 Klicken Sie bei gedrückter Control-Taste, um den Zeichenmodus zu beenden.

Note: Nur die Ränder der Terrasse, die nicht direkt innerhalb der Umrandung des Hauses liegen, besitzen Handläufe.
