Badewannen platzieren

Beim Platzieren einer Badewanne zeigt Architekt 3D nicht nur die zugehörige Bemaßung an und richtet das Objekt an der Wand aus, sondern es wird auch automatisch eine Anmerkung hinzugefügt. Das vereinfacht die Lektüre des gesamten Plans zu einem späteren Zeitpunkt. Wenn Sie die gewünschte Größe der Badewanne nicht finden, platzieren Sie einfache eine ähnlich große Badewanne und passen die Eigenschaften nach Bedarf an.

Nach der Platzierung haben Sie jederzeit die Möglichkeit, das Objekt auszuwählen und seine Eigenschaften über den Tab Eigenschaften zu ändern.

So wird eine Badewanne platziert

1 Klicken Sie in der Gruppe Sanitär-Werkzeuge auf Badewanne.

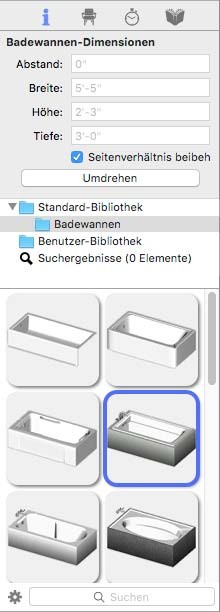

2 Klicken Sie in der rechten Seitenleiste auf den Tab Eigenschaften. Die Eigenschaften der Badewanne werden angezeigt.

3 Wählen Sie in der Bibliothek "Badewannen" den gewünschten Badewannenstil.

4 Ziehen Sie die Maus über ein Wandsegment Beim Ziehen der Badewanne werden die Maße angezeigt. Die Bemaßungslinien dokumentieren die Entfernung vom Mittelpunkt der Badewanne bis zum nächsten Wandende oder einer anderen Sanitärkomponente.

5 Platzieren Sie das Fadenkreuz auf der Seite der Wand, auf der die Badewanne angebracht werden soll.

6 Lassen Sie die Maustaste los, um die Badewanne zu platzieren. Das Symbol der Badewanne enthält automatisch eine Anmerkung.

So wird eine Badewanne verschoben

1 Wählen Sie in der Werkzeuggruppe "Bearbeiten" die Auswahl- Taste.

2 Wählen Sie die Badewanne, die bearbeitet werden soll, mit einem Klick aus. Auswahl- Kontrollpunkte werden angezeigt.

3 Ziehen Sie die Badewanne an eine andere Stelle. Beim Verschieben der Badewanne wird die zugehörige Bemaßung angezeigt.

4 Lassen Sie die Maustaste los, um die Badewanne am neuen Ort zu platzieren.

So wird die Größe einer Badewanne geändert

1 Wählen Sie in der Werkzeuggruppe "Bearbeiten" die Auswahl-Taste.

2 Wählen Sie die Badewanne, deren Größe geändert werden soll, mit einem Klick aus. Die Eigenschaften der Badewanne werden im Bereich Eigenschaften eingeblendet.

3 Geben Sie die gewünschten Maße in die entsprechenden Felder ein. Drücken Sie die Enter-Taste, um die neuen Werte zu übernehmen.

So wird der Stil einer Badewanne geändert

1 Wählen Sie in der Werkzeuggruppe "Bearbeiten" die Auswahl-Taste.

2 Wählen Sie die Badewanne, die bearbeitet werden soll, mit einem Klick aus. Die Eigenschaften der Badewanne werden im Bereich Eigenschaften eingeblendet.

3 Wählen Sie in der Bibliothek "Badewannen" einen anderen Stil aus. Der Stil wird aktualisiert.

So wird ein Wasserhahn an anderer Stelle angebracht

■ Klicken Sie bei gedrückter Control-Taste in die Badewanne, die bearbeitet werden soll und wählen Sie im Kontextmenü "Komponente umdrehen". Der Wasserhahn wird auf der gegenüberliegenden Seite angebracht.
