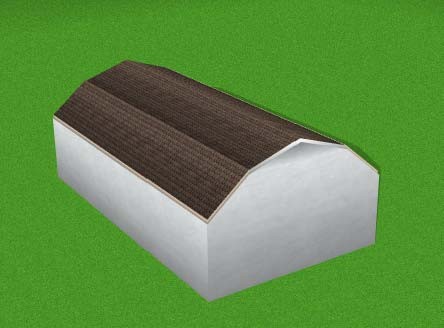

Mansardendach zeichnen

Ein Mansardendach ist besonders beliebt, weil es den Nutzraum auf dem Dachboden vergrößert. Ein Mansardendach besitzt zwei Neigungen. Die unteren Abschnitte werden mit dem Vier-Punkt-Freihand-Dach-Werkzeug gezeichnet, während die obere Neigung mit dem Giebeldach-Werkzeug erstellt wird.

So wird ein Mansardendach gezeichnet

1 Klicken Sie in der Gruppe Dachwerkzeuge auf Vier-Punkt-Freihand-Dach (Wand-Assistent).

2 Klicken Sie in der rechten Seitenleiste auf den Tab Eigenschaften. Die Eigenschaften des Daches werden angezeigt.

3 Geben Sie 12 das Feld "Neigung" ein und drücken Sie die Enter-Taste.

4 Ziehen Sie die Maus vom Wandabschnitt weg. Eine Gummiband-Linie wird angezeigt und folgt dem Fadenkreuz. Diese Linie bezeichnet die Anstiegsrichtung des Dachabschnitts. Während des Zeichnens werden die Maße angezeigt.

5 Lassen Sie die Maustaste los. Der Dachabschnitt wird gezeichnet.

6 Wählen Sie Bearbeiten > Kopieren (oder drücken Sie Command-C), um den Dachabschnitt zu kopieren.

7 Wählen Sie Bearbeiten > Einsetzen (oder drücken Sie Command-V). Ein Duplikat des Dachabschnitts wird erstellt.

8 Ziehen Sie den Pfeil in die Mitte des Dachabschnitts und drehen Sie ihn dann um 180 Grad, so dass er in die entgegengesetzte Richtung des anderen Pfeiles zeigt.

9 Ziehen Sie, um Sie diesen Dachabschnitt mit der anderen Seite des Stockwerksplans auszurichten. Notieren Sie die in rot angegebene Höhenlage, die die obere Höhenlage des Dachabschnitts dokumentiert.

Hinweis: An diesem Punkt gibt es eine Lücke zwischen den beiden Dachabschnitten, die durch das Giebeldach gefüllt wird. Notieren Sie sich die größte Höhenlage dieser Dachabschnitte, denn auf diese Höhenlage wird der mittlere Dachabschnitt angehoben.

10 Klicken Sie in der Gruppe Dachwerkzeuge auf Giebel.

11 Klicken Sie in der rechten Seitenleiste auf den Tab Eigenschaften. Die Eigenschaften des Daches werden angezeigt.

12 Geben Sie "4" das Feld "Neigung" ein und drücken Sie die Enter-Taste.

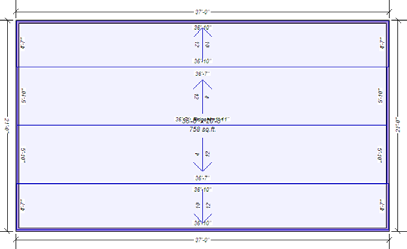

13 Erweitern Sie das Dach per Ziehen zwischen den beiden Freihand-Dachabschnitten.

14 Heben Sie den Dachabschnitt auf die Spitze der Freihandabschnitte an (wie oben beschrieben).

Hinweis: Im vorherigen Beispiel wurden die Neigungen 12:12 und 4:12 vorgegeben, aber bei diesem Dach kann man jede beliebige Kombination verwenden.

Hinweis: Um die Giebelenden dieses Dachstils zu schließen, benutzen Sie das Wandumbruch-Werkzeug und Giebelwandsegmente gemeinsam. Weitere Informationen “Automatische Decke”
