Wandoptionen festlegen

Nachdem Sie die Wände gezeichnet haben, können Sie zahlreiche Eigenschaften anpassen. Für nahezu jede Eigenschaft - von der Wandstärke über die Fußbodenhöhe und den Ständerabstand bis hin zu automatischen Bodenbelagsoptionen - stehen Alternativen zur Auswahl.

Die Eigenschaften der Wand werden im Inspektor angezeigt. Achten Sie darauf, dass er geöffnet ist. Weitere Informationen finden Sie unter “Tab "Eigenschaften" des Inspektors” ab Seite 7.

So wird die Höhe einer Wand geändert

1 Wählen Sie in der Werkzeuggruppe "Bearbeiten" die Auswahl-Taste.

2 Wählen Sie das Wandsegement (oder die Wände), das (die) geändert werden soll(en), mit einem Klick aus.

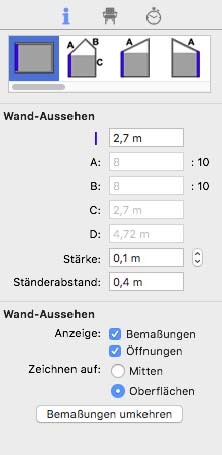

3 Klicken Sie in der rechten Seitenleiste auf den Tab Eigenschaften. Der Wandstil wird ausgewählt und die Eigenschaften der Wand werden angezeigt.

Je nach Wandstil stehen bis zu drei Felder für die Höhe zur Verfügung. Jedes Feld entspricht einem Stil am oberen Rand des Inspektors.

4 Geben Sie eine neue Höhe in das Feld ein und drücken Sie die Enter-Taste.

So wird die Höhe eines gesamten Stockwerks geändert

1 Wählen Sie Design > Standard-Deckenhöhen > und wählen Sie das Stockwerk, das geändert werden soll. Ein Dialog wird eingeblendet.

2 Geben Sie eine neue Deckenhöhe in das Feld ein und klicken Sie in "OK".

Hinweis: Wenn Sie die Deckenhöhe auf diese Weise ändern, werden alle anschließend gezeichneten Wände in dieser neuen Höhe erstellt. Alle Wände, die vor der neuen Einstellung gezeichnet wurden, müssen einzeln geändert werden.

So wird die Wandstärke vorgegeben

1 Wählen Sie in der Werkzeuggruppe "Bearbeiten" die Auswahl-Taste.

2 Wählen Sie die Wand, die bearbeitet werden soll, mit einem Klick aus.

3 Klicken Sie in der rechten Seitenleiste auf den Tab Eigenschaften. Die Eigenschaften der Wand werden angezeigt.

4 Geben Sie die gewünschte Stärke in das entsprechende Feld ein und drücken Sie die Enter-Taste. Oder

■ Klicken Sie in die Pfeiltasten, um die Stärke in Inkrementen von einem Zoll zu erhöhen oder zu

verringern.

So wird der Ständerabstand vorgegeben

1 Wählen Sie in der Werkzeuggruppe "Bearbeiten" die Auswahl-Taste.

2 Wählen Sie die Wand, die bearbeitet werden soll, mit einem Klick aus.

3 Klicken Sie in der rechten Seitenleiste auf den Tab Eigenschaften. Die Eigenschaften der Wand werden angezeigt.

4 Geben Sie den gewünschten Ständerabstand in das entsprechende Feld ein und drücken Sie die Enter-Taste.

So wird die Bemaßung von Fenstern und Türen ausgeblendet

■ Wählen Sie 2D > Fenster- und Tür-Zeichnungslegenden ausblenden. Oder

■ Klicken Sie bei gedrückter Control-Taste in das Design-Fenster und wählen Sie im Kontextmenü

"Fenster- und Tür-Zeichnungslegenden ausblenden".

So werden die Bemaßungen oder Legenden einer ausgewählten Wand deaktiviert

1 Wählen Sie in der Werkzeuggruppe "Bearbeiten" die Auswahl-Taste.

2 Wählen Sie die Wand, die bearbeitet werden soll, mit einem Klick aus.

3 Klicken Sie in der rechten Seitenleiste auf den Tab Eigenschaften. Die Eigenschaften der Wand werden angezeigt.

4 Entfernen Sie die Markierung des Optionsfeldes "Bemaßungen", um die Bemaßungen auszublenden.

5 Entfernen Sie die Markierung des Optionsfeldes "Legenden", um die Legenden auszublenden.

So wird von Wandoberflächen aus bemaßt

Standardmäßig werden die Maße von Wandmittelpunkt zu Wandmittelpunkt gezeichnet. Wenn Sie die Wände von Oberfläche zu Oberfläche messen möchten, gehen Sie folgendermaßen vor:

1 Wählen Sie in der Werkzeuggruppe "Bearbeiten" die Auswahl-Taste.

2 Wählen Sie die Wand, die bearbeitet werden soll, mit einem Klick aus.

3 Klicken Sie in der rechten Seitenleiste auf den Tab Eigenschaften. Die Eigenschaften der Wand werden angezeigt.

4 Wählen Sie die Taste "Oberflächen".

So wird der Bemaßungsort geändert

1 Wählen Sie in der Werkzeuggruppe "Bearbeiten" die Auswahl-Taste.

2 Wählen Sie eine Innenwand mit einem Klick aus.

3 Klicken Sie in der rechten Seitenleiste auf den Tab Eigenschaften. Die Eigenschaften der Wand werden angezeigt.

4 Klicken Sie in die Taste "Bemaßung umkehren".

So werden Wände gedreht

1 Wählen Sie in der Werkzeuggruppe "Bearbeiten" die Drehen-Taste.

2 Wählen Sie die Wand, die gedreht werden soll, mit einem Klick aus.

3 Halten Sie die Maustaste gedrückt und ziehen Sie sie in die Richtung, in die die Wand gedreht werden soll. Der Drehwinkel wird beim Ziehen in der Statusleiste angezeigt.

Oder

1 Wählen Sie in der Werkzeuggruppe "Bearbeiten" die Auswahl-Taste.

2 Wählen Sie die Wand, die gedreht werden soll, mit einem Klick aus.

3 Wählen Sie Bearbeiten > Rotieren. Ein Dialog wird eingeblendet.

4 Klicken Sie in "Grad" oder "Radiant", und geben Sie in das Feld "Winkel" den gewünschten Wert ein, um den die Wand gedreht werden soll.

5 Klicken Sie in "OK". Die ausgewählte Wand oder Wandgruppe wird um den angegebenen Wert gedreht.
