Kurvenspannung ändern

Alle Formen, die mit den Bogen- oder Kurvenwerkzeugen gezeichnet wurden, können durch Änderung des Kurvenwinkels weitergehend angepasst werden. Mit der Funktion "Begradigung" lassen sich sehr einfach winkelförmige Objekte zeichnen, deren Erscheinungsbild mit der Funktion "Kurvenspannung" geändert werden kann. Die Kurvenspannung wird in Werten von 1 bis 10 angegeben. Wenn Sie im Dialog "1" eingeben, wird nur wenig Spannung angewendet. Geben Sie jedoch "10 "ein, erhalten Sie eine leicht übertriebene Kurve.

So wird die Kurvenspannung geändert

1 Wählen Sie in der Werkzeuggruppe "Bearbeiten" die Auswahl-Taste.

2 Wählen Sie die Form, die bearbeitet werden soll, mit einem Klick aus.

3 Klicken Sie in der rechten Seitenleiste auf den Tab Eigenschaften. Die Eigenschaften der Form werden eingeblendet.

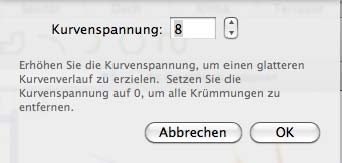

4 Klicken Sie in die Taste "Krümmung anpassen". Ein Dialog wird eingeblendet.

5 Geben Sie den gewünschten Wert für die Kurvenspannung ein oder klicken Sie in die Pfeiltasten, um die Spannung in Inkrementen zu erhöhen oder zu verringern.

Niedrigere Werte führen zu einer flacheren Kurve, höhere Werte zu einer ausgeprägteren Kurve.

6 Klicken Sie in "OK". Die eingegebene Kurvenspannung wird angewendet.

Beispiele:

Standard-Kurvenspannung (8):

Kurvenspannung 2:
