Onglet de plan Terrasse

Onglet de plan Terrasse

Si vous cherchez un moyen d’augmenter la surface habitable à votre maison sans construire de bâtiment supplémentaire, une terrasse est la solution idéale. Architecte 3D vous offre un ensemble complet d’outils pour aménager des espaces de vie en plein air.

Vous allez apprendre comment créer des terrasses à plusieurs étages et niveaux et à y ajouter des balustrades, habillages et marches.


Méthode de dessin 2D

Une méthode de dessin 2D spécifique est utilisée dans ce chapitre : Définir la forme 2D.

Les outils Terrasse, Rampe de terrasse et Trémie de terrasse présentés dans ce chapitre utilisent la méthode de dessin Définir la forme 2D.

Définir la forme 2D

Cette méthode est utilisée pour dessiner des formes comme des sols, des terrasses,

des rampes, etc.

Chaque Méthode de dessin proposée dans le menu déroulant décrit la manière dont la forme est dessinée.

Pour dessiner à l'aide de Définir la forme 2D

1 Lorsqu'un outil nécessite l’utilisation de la méthode de dessin Définir Forme 2D, le menu déroulant Méthode de dessin devient disponible dans l'onglet Propriétés.

2 Cliquez sur le menu déroulant Méthode de dessin et sélectionnez la forme que vous souhaitez utiliser selon l'outil choisi. Par exemple, sélectionnez Rectangle à partir de l’angle pour dessiner une limite de propriété.

3 Cliquez sur la fenêtre de conception pour définir le point de départ de la forme et maintenez le bouton de la souris enfoncé pour dessiner. Une forme extensible s’affiche et suit le mouvement du pointeur.

4 Dessinez la forme à partir de la méthode choisie. Pour de plus amples informations sur la manière de dessiner des formes, consultez les rubriques suivantes :

■ “Dessin de rectangles et de carrés”

■ “Dessin de cercles et d’ovales”

■ “Dessin de lignes”

■ “Dessin de polygones”

■ “Dessin d’arcs”

■ “Dessin d’arcs de cercle”

■ “Dessin de polygones réguliers”

■ “Dessin de courbes”

5 Relâcher le bouton de la souris pour positionner.

Ajout d’une terrasse

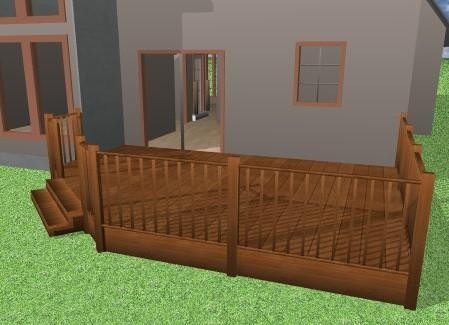

La construction d’une terrasse est un moyen astucieux pour augmenter l’espace habitable de votre maison. Architecte 3D permet de construire des sections de terrasse à la volée, avec ou sans balustrade. Si vous changez d’idée en cours de route, toutes les sections peuvent être modifiées.


Pour dessiner une terrasse

1 Sur l'onglet de plan Terrasse, cliquez sur un outil Terrasse du jeu d'outils.

2 Dans l'onglet Propriétés, cliquez sur le menu déroulant Méthodes de dessin et sélectionnez la forme souhaitée.

3 Utilisez la méthode de dessin Définir forme 2D expliquée au début du chapitre pour dessiner la limite de propriété.

4 Relâcher la souris pour positionner la terrasse.

img img

Cet exemple montre une terrasse dessiner en utilisant la forme Polygone fermé

Pour changer une terrasse de forme

1 Dans le jeu d'outils Édition, cliquez sur l'outil Sélection.

2 Cliquez sur le côté de la terrasse que vous souhaitez changer de forme.

3 Cliquez sur un angle ; maintenez le bouton de la souris enfoncé et faites glisser.

Adaptation à la forme d'un mur extérieur

Les deux outils de tracé de mur de terrasse permettent de créer aisément une terrasse en suivant le tracé parfois complexe des murs extérieurs. Vous pouvez visualiser à tout moment votre création en 3D.

Pour dessiner une terrasse épousant la forme d'un mur

1 Cliquez sur l'outil Tracé de mur de terrasse du jeu d'outils. Le curseur est alors modifié pour indiquer le mode de dessin.

2 Cliquez sur un mur à l'intérieur de la fenêtre de conception pour définir le point de départ du rectangle et maintenez le bouton de la souris enfoncé pour faire glisser le tracé de la terrasse jusqu’à la taille souhaitée. Un rectangle extensible s’affiche et suit le mouvement du pointeur. Les dimensions apparaissent à mesure que vous dessinez.

3 Relâchez le bouton de la souris. La terrasse épouse parfaitement les contours du mur.

Pour dessiner une terrasse polygonale épousant la forme d’un mur

1 imgCliquez sur l'outil Tracé de mur de terrasse du jeu d'outils. Le curseur est alors modifié pour indiquer le mode de dessin.

2 Cliquez sur un mur à l'intérieur de la fenêtre de conception pour définir le point de départ.

3 Faites glisser pour définir le sens dans lequel vous souhaitez tracer la terrasse. La flèche extensible qui s’affiche suit le mouvement du pointeur. Relâchez le bouton de la souris.

4 Cliquez sur le mur à l'endroit où vous voulez changer de sens. La terrasse épouse parfaitement les contours du mur.

5 Cliquez et déplacez le pointeur jusqu'à l'angle suivant. Répétez la procédure jusqu’à ce que la terrasse soit entièrement dessinée.

6 Faites un clic du bouton droit pour quitter le mode de dessin.

Note : Seuls les bords de la terrasse qui ne touchent pas le périmètre de la maison sont dotés d’une balustrade.

Modification de la hauteur de la terrasse

La création d’une terrasse à plusieurs niveaux est une opération simple. En quelques clics de souris, vous pouvez créer une terrasse élégante et sophistiquée.

Pour modifier la hauteur d’une terrasse

1 Dans le jeu d'outils Édition, cliquez sur l'outil Sélection.

2 Cliquez sur le côté de la terrasse que vous souhaitez relever ou abaisser pour le sélectionner.

3 Dans le champ Hauteur de la feuille d'édition, tapez la hauteur de terrasse. Un chiffre positif élève la terrasse, un chiffre négatif l’abaisse. Appuyez sur ENTREE pour accepter les nouvelles valeurs.

Note : Les fractions doivent être saisies sous forme décimale.

Pour élever automatiquement une découpe au niveau d'une terrasse

1 Cliquez pour sélectionner la terrasse au niveau de laquelle vous voulez élever la découpe.

2 Touche MAJ enfoncée, cliquez pour sélectionner la découpe à élever.

Note : La terrasse et la découpe doivent être toutes deux sélectionnées.

3 Avec le bouton droit de la souris, cliquez sur un segment de la découpe à élever. Un menu contextuel apparaît.

4 Cliquez sur Elever à la terrasse sélectionnée. La découpe s'élève et crée une parfaite découpe dans la terrasse.


Options d'édition d’habillage

Les habillages sont, par défaut, posés sur tous les côtés de la terrasse. Vous pouvez non seulement limiter l'habillage à certains côtés mais aussi en personnaliser les couleurs ou les matériaux. Pour en savoir plus sur les couleurs et matériaux, consultez le chapitr.

Pour supprimer l’habillage

1 Dans le jeu d'outils Édition, cliquez sur l'outil Sélection.

2 Cliquez sur le côté de la terrasse où vous souhaitez enlever l'habillage puis décochez Habillage dans la zone Terrasse.

Note : Pour sélectionner plusieurs côtés de la terrasse à la fois, appuyez sur la touche MAJ et maintenez-la enfoncée tout en cliquant sur les côtés.

Options d'édition de balustrade

Architecte 3D vous permet de personnaliser les options de terrasse en toute simplicité. La hauteur par défaut d’une balustrade est de 0,90 m et l’espacement entre les balustres de 0,15 m.

Pour supprimer une balustrade

1 Dans le jeu d'outils Édition, cliquez sur l'outil Sélection.

2 Cliquez sur le côté de la terrasse pour le sélectionner. La feuille de propriétés correspondante apparaît.

Note : Pour sélectionner plusieurs côtés de la terrasse à la fois, appuyez sur la touche MAJ et maintenez-la enfoncée tout en cliquant sur les côtés.

3 Décochez d'un clic la case Inclure dans la zone Rampe.

Pour modifier la hauteur d’une balustrade

1 Dans le jeu d'outils Édition, cliquez sur l'outil Sélection.

2 Cliquez sur le côté de la terrasse que vous souhaitez personnaliser.

3 Dans la zone Rampe, saisissez la hauteur souhaitée et appuyez sur touche ENTREE.

Pour modifier l’espacement des balustres

1 Dans le jeu d'outils Édition, cliquez sur l'outil Sélection.

2 Cliquez sur le côté de la terrasse que vous souhaitez personnaliser.

3 Dans la zone Rampe, saisissez l'espacement souhaité dans Ecart balustre et appuyez sur la touche ENTREE.

Options d'édition de marche

Grâce à Architecte 3D, vous pouvez ajouter des marches à un côté de votre terrasse, puis les adapter à vos besoins. Des marches sont, par défaut, ajoutées au centre d’un des côtés de la terrasse, mais elles peuvent être facilement déplacées où vous le souhaitez.

Pour ajouter des marches

1 Dans le jeu d'outils Édition, cliquez sur l'outil Sélection.

2 Cliquez sur le côté de la terrasse auquel vous souhaitez ajouter des marches.

3 Dans la zone Marches de la feuille d'édition, cliquez sur Insérer nouvelles. Les marches seront insérées au centre du côté sélectionné.

Pour redimensionner des marches en précisant leur dimension

1 Dans le jeu d'outils Édition, cliquez sur l'outil Sélection.

2 Cliquez sur les marches que vous souhaitez redimensionner. La feuille de propriétés correspondante apparaît.

3 Saisissez la nouvelle largeur et appuyez sur la touche ENTREE.

Pour modifier la hauteur de marche

1 Dans le jeu d'outils Édition, cliquez sur l'outil Sélection.

2 Cliquez sur les marches que vous souhaitez modifier. La feuille d'édition correspondante est affichée.

3 Saisissez la nouvelle hauteur et appuyez ENTREE.

Note : Ceci s’avère particulièrement utile lorsque vous créez des terrasses à plusieurs niveaux ou lorsque vous souhaitez que les marches n’atteignent que le niveau de terrasse suivant, pas le sol.

Pour modifier l’emplacement de la rampe

1 Dans le jeu d'outils Édition, cliquez sur l'outil Sélection.

2 Cliquez sur les marches que vous souhaitez modifier. La feuille d'édition correspondante apparaît.

3 Décochez la case Gauche ou Droite dans la zone Rampes. Les rampes du côté sélectionné sont supprimées.

Ajout d'un escalier sur mesure

Outre la fonction Ajouter des marches, Architecte 3D vous permet de dessiner facilement vos propres escaliers personnalisés.

Vous pouvez dessiner les types d’escaliers suivants :

■ Escalier droit

■ Escalier tournant

Escalier droit

Vous pouvez dessiner un escalier le long d'une ligne droite

ou ajouter plusieurs points pour créer un escalier en forme de L ou en forme de U avec des paliers. Il est possible d'ajouter autant de points que vous le souhaitez afin de personnaliser la forme de l'escalier, cependant la hauteur totale est contrôlée par la valeur de propriété de hauteur. Le nombre de marches dans l'escalier dépend de la hauteur totale de l'escalier ainsi que de la hauteur et de la profondeur des marches.

Note : Une fois qu'un escalier est dessiné, il est possible d'inverser le sens en cliquant droit sur la ligne du milieu et en choisissant Inverser le sens de l'escalier.

Pour dessiner un escalier droit

1 Sur l'onglet de plan Terrasse, cliquez sur l'outil

Escalier droit du jeu d'outils. La feuille d'édition correspondante est affichée.

2 Cliquez sur la fenêtre de conception pour définir le point de départ de l'escalier. L'escalier extensible qui s'affiche accompagné de ses dimensions suit le mouvement du pointeur.

3 Étendez cet escalier jusqu'à l'emplacement désiré, puis cliquez avec le bouton droit de la souris pour mettre fin au mode de dessin.

4 Pour passer outre à la contrainte de 15 degrés, maintenez la touche MAJ enfoncée tout en dessinant (facultatif).

Escalier tournant


Les escaliers tournants constituent un segment unique qui

se courbe dans la direction que vous indiquez. Le nombre de marches dépend de la hauteur totale de l'escalier ainsi que de la hauteur et de la profondeur des marches.

Note : Une fois qu'un escalier est dessiné, il est possible d'inverser le sens en cliquant droit sur la ligne du milieu et en choisissant Inverser le sens de l'escalier.

Pour dessiner un escalier tournant

1 Sur l'onglet de plan Terrasse, cliquez sur l'outil Escalier incurvé du jeu d'outils. La feuille d'édition correspondante est affichée.

2 Cliquez sur la fenêtre de conception pour définir le point de départ de l'escalier. L'escalier extensible qui s'affiche accompagné de ses dimensions suit le mouvement du pointeur.

3 Déplacez le pointeur dans la direction dans laquelle vous voulez que l'escalier s'élève, puis cliquez pour placer l'escalier.

4 Pour contraindre l'escalier à suivre un arc en plein cintre, appuyez sur la touche MAJ et maintenez- la enfoncée tout en dessinant (facultatif).

Modification d'un escalier sur mesure

Après avoir dessiné un escalier, vous pouvez en modifier les caractéristiques et l'emplacement à votre gré. Grâce à Architecte 3D, vous avez le contrôle total de la largeur de l’escalier, des dimensions des contremarches et du giron, ainsi que de la hauteur et l’emplacement de la rampe.

Personnalisation des caractéristiques d’un escalier

1 Dans le jeu d'outils Édition, cliquez sur l'outil Sélection.

2 Cliquez pour sélectionner l'escalier que vous souhaitez personnaliser. La feuille d'édition correspondante est affichée.

3 Saisissez une nouvelle hauteur et une nouvelle largeur pour l'escalier (facultatif).

4 Cochez la case Habillage si vous désirez ajouter des murs d'habillage (facultatif).

5 Dans la zone Marches, saisissez une nouvelle hauteur pour les contremarches (facultatif).

6 Toujours dans la zone Marches, saisissez une profondeur pour le giron (facultatif).

7 Dans la zone Rampes, indiquez la hauteur de la main courante et si elle est située à gauche ou à droite, vu du pied de l'escalier (facultatif).

8 Précisez si vous souhaitez un limon dans la zone Poutre de renforcement et/ou une base surdimensionnée (Base large), selon le besoin (facultatif).

Redimensionnement d'un escalier

1 Dans le jeu d'outils Édition, cliquez sur l'outil Sélection.

2 Cliquez sur la ligne médiane de l'escalier que vous désirez redimensionner.

3 Cliquez sur une extrémité ou sur le point médian de l'escalier ; maintenez le bouton de la souris enfoncé et faites glisser.

Inversion du sens d'un escalier

1 Dans le jeu d'outils Édition, cliquez sur l'outil Sélection.

2 Cliquez avec le bouton droit de la souris sur la ligne médiane de l'escalier que vous désirez modifier.

3 Dans le menu contextuel affiché, cliquez sur Inverser le sens de l'escalier. Le sens de l'escalier est inversé.

Note : Cette option peut être utilisée sur les escaliers incurvés et sur les escaliers droits.

Ajout de rampes sur mesure

Architecte 3D permet de personnaliser facilement les balustrades et d'en ajouter là où vous le souhaitez sur votre terrasse.

Pour dessiner une rampe droite

1 Sur l'onglet de plan Terrasse, cliquez sur l'outil Rampe droite du jeu d'outils. La feuille d'édition correspondante apparaît.

2 Dans l'onglet Propriétés, cliquez sur le menu déroulant Méthodes de dessin et sélectionnez la forme souhaitée.

3 Cliquez sur la fenêtre de conception pour définir le point de départ de la rampe. La rampe extensible qui s'affiche accompagnée de ses dimensions suit le mouvement du pointeur.

4 Étendez cette rampe jusqu'à l'emplacement désiré, puis faites un clic du bouton droit pour mettre fin au mode de dessin.

5 Pour passer outre à la contrainte de 15 degrés, maintenez la touche MAJ enfoncée tout en dessinant (facultatif).

Modification d’une rampe sur mesure

Après avoir dessiné une rampe, vous pouvez en modifier les caractéristiques et l'emplacement à votre gré. Architecte 3D vous permet de gérer entièrement la hauteur de la main courante, l'espacement des balustres et la présence de poteaux.

Pour personnaliser les caractéristiques d’une rampe

1 Dans le jeu d'outils Édition, cliquez sur l'outil Sélection.

2 Cliquez sur la rampe que vous souhaitez personnaliser. La feuille d'édition correspondante est affichée.

3 Dans la zone Rampes, saisissez une nouvelle hauteur de rampe (facultatif).

4 Dans la zone Balustre, saisissez un nouvel espacement (facultatif).

5 Dans la zone Poteaux, précisez si vous voulez des poteaux (facultatif).

Pour redimensionner une rampe

1 Dans le jeu d'outils Édition, cliquez sur l'outil Sélection.

2 Cliquez sur la rampe que vous souhaitez redimensionner.

3 Cliquez sur une extrémité de la rampe ; maintenez le bouton de la souris enfoncé et faites glisser. La rampe est redimensionnée.

Insertion d’une trémie de terrasse

Vous pouvez aisément découper une zone dans votre terrasse à l'aide de l'outil Trémie de terrasse, en vue d'y installer une piscine ou un jacuzzi.

Pour dessiner une trémie de terrasse

1 Sur l'onglet de plan Terrasse, cliquez sur l'outil Trémie de terrasse.

2 Dans l'onglet Propriétés, cliquez sur le menu déroulant Méthodes de dessin et sélectionnez la forme souhaitée.

3 Utilisez la méthode de dessin Définir forme 2D expliquée au début du chapitre pour dessiner une trémie de terrasse.

4 Cliquez sur la fenêtre de conception pour définir le point de départ de la découpe. La forme extensible qui apparaît suit le mouvement du pointeur. Notez que les dimensions apparaissent à mesure que vous dessinez.

5 Double-cliquez pour positionner la trémie de terrasse.

Élévation d'objets à la base ou surface d'une terrasse

Vous pouvez régler la hauteur d'un objet en fonction de celle de la base ou de la surface d'une terrasse. Ce réglage facilite le positionnement précis d'objets à des élévations personnalisées (pour le positionnement de tables et de chaises à la surface d'une terrasse, par exemple, d'un barbecue sur une terrasse ou d'autres objets au niveau de la surface supérieure ou inférieure d'une terrasse).

Pour élever à la surface d'une terrasse

1 Cliquez pour sélectionner la terrasse au niveau de laquelle vous voulez élever l'objet.

2 Touche MAJ enfoncée, cliquez pour sélectionner l'objet à élever.

Note : La terrasse et l'objet doivent être tous deux sélectionnés.

3 Cliquez avec le bouton droit au centre de l'objet à élever. Un menu contextuel apparaît.

4 Cliquez sur Elever à la surface de la terrasse. L'objet s'élève à la surface supérieure de la terrasse sélectionnée.

Pour élever à la base d'une terrasse

1 Cliquez pour sélectionner la terrasse au niveau de laquelle vous voulez élever l'objet.

2 Touche MAJ enfoncée, cliquez pour sélectionner l'objet à élever.

Note : La terrasse et l'objet doivent être tous deux sélectionnés.

3 Cliquez avec le bouton droit au centre de l'objet à élever. Un menu contextuel apparaît.

4 Cliquez sur Elever à la base de la terrasse. L'objet s'élève à la surface inférieure de la terrasse sélectionnée.
