Détails

Détails

Vous pouvez emmagasiner tout un tas de détails sur votre projet de maison sans l'encombrer pour autant grâce l’outil Détails d’Architecte 3D. Élaborez un plan détaillé distinct d'étagères encastrées ou d'un tableau de distribution secondaire, puis faites-le figurer par le biais d'un indicateur de référence dans le corps du projet.

Pour lancer Détails

1 Cliquez sur la commande Lancer un PowerTool du menu Conception afin de faire apparaître la boîte de dialogue de lancement des PowerTools.

2 Faites défiler les PowerTools disponibles puis cliquez sur Détails.

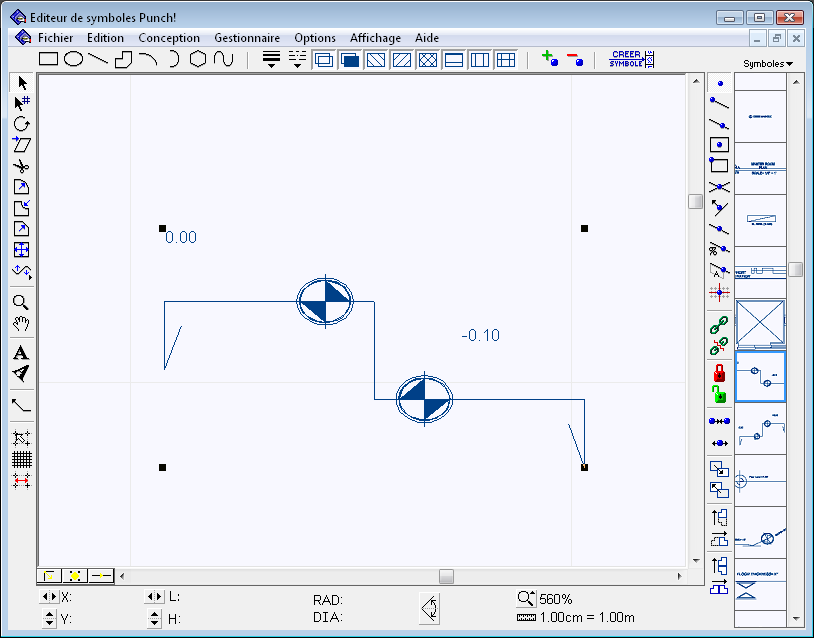

Gestion des détails

L’outil Détails non seulement vous permet de stocker des détails à l'intention de vos dessins 2D mais met à votre disposition des outils pratiques de gestion de l'affichage de ces détails dans les dessins en question.

Pour ouvrir un nouveau détail

1 Cliquez sur la commande Changer détails du menu Conception ou sur le bouton Basculer vers le détail actif. La boîte de dialogue Choisir détails s’ouvre.

2 Cochez la case Créer nouveau lien détail.

3 Choisissez l'un des six types de lien de détail pour retenir celui qui apparaîtra sur votre dessin.

4 Saisissez un nom de détail dans la zone de texte Nom du lien détail.

5 Choisissez la taille du lien de détail qui apparaîtra sur votre dessin dans la zone Taille.

6 Cochez la case Ligne épaisse si vous voulez que votre détail soit tracé au trait gras (facultatif).

7 Cliquez sur OK.

Pour ouvrir un détail existant

1 Cliquez sur la commande Changer détails du menu Conception ou sur le bouton Basculer vers le détail actif. La boîte de dialogue Choisir détails s’ouvre.

2 Choisissez le nom du détail que vous voulez ouvrir dans la zone Nom du lien détail.

3 Cliquez sur OK.

Pour modifier les propriétés de lien d'un détail

1 Dans le menu Conception, cliquez sur Propriétés détail lien ou cliquez sur le bouton Propriétés du détail. La boîte de dialogue Style du lien détail s’ouvre.

2 Choisissez l'un des six types de lien de détail pour retenir celui qui apparaîtra sur votre dessin.

3 Saisissez un libellé de détail dans la zone de texte Etiquette.

4 Choisissez la taille du lien de détail qui apparaîtra sur votre dessin dans la zone Taille.

5 Cochez la case Ligne épaisse si vous voulez que votre détail soit tracé au trait gras (facultatif).

6 Cliquez sur OK.

Édition d’objets de CAO

Vous pouvez déplacer, faire pivoter et modifier les objets de CAO à l'aide de l'éventail d'outils d'édition offert par l’outil Détails.

Pour mettre à l'échelle des objets de CAO

1 Sur la barre d'outils Standard, cliquez sur l'outil Sélection.

2 Sélectionnez un objet de CAO en cliquant dessus.

3 Cliquez sur la commande Sélection d'échelle du menu Options ou cliquez sur l’outil Redimensionner la sélection. La boîte de dialogue Echelle de la sélection apparaît.

4 Choisissez entre Taille objet et Pourcentage puis entrez les valeurs de mise à l'échelle de l'objet (facultatif).

5 Dans la zone Echelle à partir de, cliquez sur un emplacement à utiliser comme base durant l'opération de mise à l'échelle (facultatif). Par exemple, Bas droit veut dire que le coin droit inférieur demeure constant.

6 Cliquez sur OK.

Pour incliner des objets de CAO

1 Sur la barre d'outils Standard, cliquez sur l'outil Sélection.

2 Sélectionnez un objet de CAO en cliquant dessus.

3 Sur la barre d'outils Standard, cliquez sur l'outil Incliner.

4 Cliquez sur un point d’angle de l’objet ; maintenez le bouton de la souris enfoncé et déplacez le pointeur dans la direction dans laquelle vous souhaitez incliner l’objet. Les dimensions apparaissent au fur et à mesure dans la barre de lecture de position.

5 Relâchez le bouton de la souris pour arrêter l’inclinaison de l’objet.

Pour ajuster un objet de CAO

1 Sur la barre d'outils Standard, cliquez sur l'outil Sélection.

2 Cliquez sur l’objet que vous souhaitez ajuster. Des poignées de sélection apparaissent autour de l’objet.

3 Dans la barre d’outils Standard, cliquez sur l’outil Ajustement.

4 Cliquez sur le point du segment à l'endroit où vous voulez que l'objet soit ajusté, à savoir coupé en deux segments séparés.

Pour joindre des arcs, lignes ou polylignes

1 Sur la barre d'outils Standard, cliquez sur l'outil Sélection.

2 Maintenez la touche MAJ enfoncée et cliquez un par un sur les objets à joindre.

Note : Les extrémités des objets doivent être suffisamment proches pour que les objets puissent être joints. Vous pouvez augmenter ou diminuer la distance en modifiant le coefficient de sensibilité de jointure. Pour de plus amples informations, consultez la rubrique « Gestion des paramètres de dessin » à partir de la page 293.

3 Dans la barre d’outils Standard, cliquez sur l’outil Joindre. Les objets sont joints en une polyligne.

Note : Vous pouvez séparer les segments de n'importe quelle polyligne (que vous l'ayez créée ou non à l'aide de l'outil Joindre) en sélectionnant celle-ci et en cliquant sur l'outil Détacher de la barre d'outils Standard.

Pour ajouter des points à un objet de CAO

1 Cliquez sur l’outil Ajouter un point. Le curseur est alors modifié pour indiquer le mode de dessin.

2 Cliquez pour entrer un nouveau point sur l'un des objets de CAO que vous avez créés.

Pour supprimer un point d'un objet de CAO

1 Cliquez sur l’outil Supprimer le point. Le curseur est alors modifié pour indiquer le mode de dessin.

2 Cliquez pour enlever un point de l'un des objets de CAO que vous avez créés.

Pour placer un objet de CAO par dessus un autre objet

1 Sur la barre d'outils Standard, cliquez sur l'outil Sélection.

2 Cliquez sur le groupe que vous souhaitez placer par-dessus.

3 Choisissez la commande Au premier-plan du menu Gestionnaire, ou bien faites un clic du bouton droit et cliquez sur la commande Premier-plan du menu contextuel, ou encore cliquez sur le bouton Premier-plan.

Pour placer un objet de CAO derrière un autre objet

1 Sur la barre d'outils Standard, cliquez sur l'outil Sélection.

2 Cliquez sur le groupe que vous souhaitez placer au fond.

3 Choisissez la commande À l'arrière-plan du menu Gestionnaire, ou bien faites un clic du bouton droit et cliquez sur la commande Arrière-plan du menu contextuel, ou encore cliquez sur le bouton Arrière-plan

Pour effacer des objets de CAO

■ Sélectionnez l'objet en cliquant dessus, faites un clic du bouton droit et choisissez Effacer.

Reproduction d’objets

Similaire au copier-coller, la fonction Reproduire crée une copie exacte de l’objet sélectionné. Dans la boîte de dialogue Décalage de reproduction, vous pouvez préciser le nombre et le décalage exact d’une série de reproductions.

Pour créer un duplicata

1 Sur la barre d'outils Standard, cliquez sur l'outil Sélection.

2 Cliquez sur l’objet que vous souhaitez dupliquer.

3 Cliquez sur la commande Reproduire du menu Édition ou faites CTRL+D.

Pour créer une série de duplicatas

1 Sur la barre d'outils Standard, cliquez sur l'outil Sélection.

2 Cliquez sur l’objet que vous souhaitez dupliquer.

3 Cliquez sur la commande Décalage de reproduction du menu Édition. La boîte de dialogue Décalage de reproduction s’ouvre.

4 Saisissez les décalages horizontal et vertical ainsi que le nombre de copies.

Note : Ces variables contrôlent la distance qui sépare chacun des duplicata de l’original.

5 Cliquez sur OK. L’objet est dupliqué et placé au décalage défini.

Groupement d’objets

En définissant un groupe, vous créez un ensemble d’objets donnés qui sont ensuite traités en un tout. Un dessin peut se composer d’un nombre illimité de groupes.

Pour grouper des objets

1 Sur la barre d'outils Standard, cliquez sur l'outil Sélection.

2 Maintenez la touche MAJ enfoncée et cliquez un par un sur les objets à inclure dans le groupe.

3 Cliquez sur la commande Grouper du menu Gestionnaire, ou faites un clic du bouton droit puis choisissez Grouper dans le menu contextuel qui apparaît, ou encore cliquez sur le bouton Grouper.

Pour dégrouper des objets

1 Sur la barre d'outils Standard, cliquez sur l'outil Sélection.

2 Cliquez sur le groupe que vous souhaitez défaire.

3 Cliquez sur la commande Dégrouper du menu Gestionnaire, ou faites un clic du bouton droit puis choisissez Dégrouper dans le menu contextuel qui apparaît, ou encore cliquez sur le bouton Dégrouper.

Verrouillage d'objets

Vous avez l'option de verrouiller des objets de CAO ou des symboles pour les protéger contre les modifications fortuites. Le nombre d'objets qui peuvent être verrouillés dans un dessin est illimité.

Pour verrouiller des objets

1 Sur la barre d'outils Standard, cliquez sur l'outil Sélection.

2 Cliquez sur l’objet que vous souhaitez bloquer.

3 Cliquez sur la commande Verrouiller du menu Gestionnaire ou sur le bouton Verrouiller.

Pour déverrouiller des objets

1 Sur la barre d'outils Standard, cliquez sur l'outil Sélection.

2 Cliquez sur l’objet verrouillé que vous souhaitez déverrouiller.

3 Cliquez sur la commande Déverrouiller du menu Gestionnaire ou sur le bouton Déverrouiller.

Gestion des paramètres de dessin

Une variété d'outils vous permettent de contrôler la façon dont vous dessinez, sélectionnez ou modifiez des objets de CAO et des symboles. La boîte de dialogue Préférences vous permet de modifier divers paramètres, notamment le nombre de côtés d'un polygone régulier et la sensibilité d'outils d'accrochage ou de jointure.

En bas de la fenêtre de dessin, des outils vous permettent de tracer des segments parallèles, de changer de mode de sélection (objet ou point) ou de mode de dessin (depuis centre ou depuis coin).

Pour changer les préférences de dessin

1 Dans le menu Options, cliquez sur Préférences. La boîte de dialogue Préférences s’ouvre.

2 Saisissez un nouveau nombre de côtés de polygone régulier dans la zone de texte Côtés de polygone régulier (facultatif). Cette valeur détermine le nombre de côtés d'un polygone régulier sélectionné et influe de même sur les polygones réguliers futurs.

3 Saisissez un nouveau facteur de lissage de courbe dans la zone de texte Lissage de courbe (facultatif). La courbe est d'autant moins prononcée que la valeur saisie est faible.

4 Saisissez un nouveau coefficient de zoom dans la zone de texte Pourcentage de zoom (facultatif). Il s'agit du niveau d'agrandissement appliqué chaque fois que vous cliquez sur l'outil Zoom.

5 Augmentez ou diminuez la vitesse de défilement en pixels dans la zone Vitesse de défilement (facultatif). Il s'agit de la vitesse à laquelle bouge la fenêtre de dessin lorsque vous cliquez sur les flèches de défilement.

6 Augmentez ou diminuez le coefficient de sensibilité des outils d'accrochage et de sélection dans la zone Outil d’accrochage et Sélection de sensibilité (facultatif). Plus la valeur est réduite, plus vous devez cliquer près d'un objet pour y accrocher quelque chose ou le sélectionner.

7 Augmentez ou diminuez le coefficient de sensibilité de jointure dans la zone Sensibilité du joint (facultatif). Plus la valeur est réduite, plus les objets doivent être placés proches pour être joints.

8 Désactivez la fonction Restauration automatique des outils (facultatif). Quand la case Restauration automatique des outils est décochée, vous pouvez tracer des objets de CAO concurrents sans sélectionner l'outil de CAO requis à chaque fois.

9 Cliquez sur OK.

Pour modifier l’échelle de dessin

1 Sur le menu Conception, cliquez sur Échelle du dessin. La boîte de dialogue Echelle du dessin s’ouvre.

2 Saisissez une nouvelle unité de mesure « écran » dans la zone Unités écran (facultatif). Il est d'autant plus facile de dessiner des petits détails que cette valeur est élevée.

3 Saisissez une nouvelle unité de mesure « réelle » dans la zone Unités réelles (facultatif). Il est d'autant plus facile de dessiner des grands détails que cette valeur est élevée.

4 Cochez Redimensionner les objets si vous voulez mettre les objets existants à une nouvelle échelle (facultatif).

5 Cliquez sur OK.

Pour modifier le format du papier

1 Sur le menu Conception, cliquez sur Taille du papier. La boîte de dialogue Taille du papier apparaît.

2 Choisissez l'un des quatre types de sortie puis sélectionnez un format standard sur le menu déroulant correspondant (facultatif).

3 Cliquez sur Personnaliser puis saisissez de nouvelles valeurs dans les zones de texte Largeur et Hauteur, et choisissez une unité de mesure sur le menu déroulant (facultatif).

4 Cliquez sur OK.

Pour déplacer l'origine du dessin

1 Cliquez sur la commande Déplacer l’origine du menu Conception. La boîte de dialogue Déplacer l’origine apparaît.

2 Saisissez une nouvelle valeur dans la zone de texte Horizontal (facultatif).

3 Saisissez une nouvelle valeur dans la zone de texte Vertical (facultatif).

4 Cliquez sur Déplacer (facultatif). L'origine du dessin est déplacée selon le pas horizontal et vertical que vous avez défini.

5 Cliquez sur Réinitialiser (facultatif). L'origine du dessin revient à son emplacement par défaut.

Pour afficher les pages de dessin

■ Cochez Afficher les sauts de page sur le menu Conception. Lorsque cette fonction est activée, l’outil Détail affiche les sauts de page réels dans le dessin.

Pour afficher l'axe du dessin

■ Cochez Dessiner les axes sur le menu Conception. Lorsque cette fonction est activée, l’outil Détail affiche les axes horizontal et vertical réels dans le dessin.

Pour changer la couleur des axes

1 Sur le menu Conception, cliquez sur Couleur axe. La boîte de dialogue Couleurs s’ouvre.

2 Cliquez sur une zone de la fenêtre du spectre de couleurs pour sélectionner une couleur, puis ajustez les valeurs, si besoin est.

3 Ajustez les valeurs actuelles de rouge, vert et bleu pour créer une couleur personnalisée (facultatif).

4 Cliquez sur OK. La couleur définie est alors appliquée à l'axe.

Pour changer la couleur du dessin

1 Sur le menu Conception, cliquez sur Couleur pour dessiner. La boîte de dialogue Couleurs apparaît.

2 Cliquez sur une zone de la fenêtre du spectre de couleurs pour sélectionner une couleur, puis ajustez les valeurs, si besoin est.

3 Ajustez les valeurs actuelles de rouge, vert et bleu pour créer une couleur personnalisée (facultatif).

4 Cliquez sur OK. La couleur définie est alors appliquée au dessin.

Pour changer la couleur d'arrière-plan

1 Sur le menu Conception, cliquez sur Couleur arrière-plan. La boîte de dialogue Couleurs apparaît.

2 Cliquez sur une zone de la fenêtre du spectre de couleurs pour sélectionner une couleur, puis ajustez les valeurs, si besoin est.

3 Ajustez les valeurs actuelles de rouge, vert et bleu pour créer une couleur sur mesure (facultatif).

4 Cliquez sur OK. La couleur définie est alors appliquée sur le fond du dessin.

Dessin de segments parallèles

Vous pouvez tracer un ou plusieurs segments parallèles pour n'importe quel objet de CAO. Servez-vous de la boîte de dialogue Parallèle pour préciser le nombre de segments parallèles ainsi que leurs distance et sens par rapport à l'original.

Pour tracer des segments parallèles

■ Cliquez sur l'outil Activer le dessin parallèle, dans le coin gauche inférieur de la fenêtre.

Pour tracer des segments simples

■ Cliquez sur l'outil Désactiver le dessin parallèle, dans le coin gauche inférieur de la fenêtre.

Pour paramétrer les segments parallèles

1 Cliquez sur la commande Parallèle du menu Options. La boîte de dialogue Parallèle apparaît.

2 Choisissez une direction dans laquelle tracer le segment parallèle décalé (facultatif).

3 Saisissez un nouvel espacement en parallèle dans la zone de texte Largeur parallèle (facultatif). Il s'agit de la distance entre le segment d'origine et les segments parallèles.

4 Cochez l'option Grouper si vous voulez automatiquement grouper le segment d'origine et les segments parallèles (facultatif).

5 Cliquez sur OK.

Utilisation des modes de sélection d’objet ou de point

Le mode de sélection d’objet est actif par défaut. La sélection d’objet de même que la sélection de points contrôlent l’impact de vos modifications sur un objet. Si vous vous trouvez en mode de sélection d’objet, les modifications influent sur l’objet dans son ensemble. Si vous travaillez en mode de sélection de points, chaque bord de l’objet est traité séparément durant l'édition.

En mode de sélection de points, vous pouvez changer la taille ou la forme d'un objet en déplaçant l'un de ses points individuels. Il est bien plus simple de déplacer un objet entier en mode de sélection d’objet, alors que le mode de sélection de point facilite les modifications de détails.

Pour utiliser le mode de sélection d’objet

■ Cliquez sur la commande Sélection objet du menu Options ou sur l’outil Basculer vers le mode de sélection de l’objet situé dans l’angle inférieur gauche de la fenêtre.

Pour utiliser le mode de sélection de point

■ Cliquez sur la commande Sélection point du menu Options ou sur l’outil Basculer vers le mode de sélection du point situé dans l’angle inférieur gauche de la fenêtre.

Dessin à partir d’un angle ou du centre

Vous pouvez tracer un objet de CAO d'un angle à l'autre ou du centre au coin. Le dessin à partir d’un angle facilite la conception de placards, de tables et de la plupart des autres objets avec angles. Le dessin à partir d’un angle ne gère que les outils de rectangle, ovale et ligne/plan.

Pour dessiner à partir d’un angle

■ Cliquez sur la commande Dessiner à partir d’un coin du menu Options ou sur l’outil Basculer vers le dessin à partir du coin situé dans l’angle inférieur gauche de la fenêtre.

Pour dessiner à partir du centre

■ Cliquez sur la commande Dessiner à partir du centre du menu Options ou sur l’outil Basculer vers le dessin à partir du centre situé dans l’angle inférieur gauche de la fenêtre.

Exportation et importation d’un fichier DXF/DWG

Vous pourrez trouver utile d’échanger des fichiers avec votre architecte, votre entrepreneur, etc. L’importation et l’exportation de vos dessins de détail en format DXF ou DWG facilitent le partage de vos fichiers.

Pour exporter un dessin en DXF/DWG

1 Cliquez sur Exporter en DXF/DWG depuis le menu Fichier. La boîte de dialogue Options d’exportation s’ouvre.

2 Choisissez un format pour votre fichier en cliquant dessus.

3 Choisissez une version pour votre fichier en cliquant dessus.

4 Cliquez sur OK. La boîte de dialogue Exporter en DXF/DWG s’ouvre.

5 Saisissez un nom de fichier dans la zone de texte Nom du fichier. Le programme d’exportation DXF d’Architecte 3D ajoute automatiquement l’extension DXF ou DWG.

6 Cliquez sur Enregistrer.

Pour importer un dessin DXF/DWG

1 Cliquez sur Importer en DXF/DWG depuis le menu Fichier. La boîte de dialogue Importer un symbole s’ouvre.

2 Dans la zone de texte Nom du fichier, saisissez le nom du fichier que vous souhaitez ouvrir ou recherchez-le dans les différents dossiers ou lecteurs.

3 Cliquez sur le nom du fichier désiré pour le sélectionner.

4 Cochez Grouper les objets à l'importation pour regrouper tous les éléments du DXF/DWG (facultatif).

5 Cliquez sur Ouvrir.

Pour importer un symbole

1 Cliquez sur la commande Importer symboles du menu Fichier. La boîte de dialogue Importer un symbole s’ouvre.

2 Dans la zone de texte Nom du fichier, saisissez le nom du fichier que vous souhaitez ouvrir ou recherchez-le dans les différents dossiers ou lecteurs.

3 Cliquez sur le nom du fichier désiré pour le sélectionner.

4 Cochez Redimentionner à l’actuel si vous voulez employer l'échelle définie actuellement (facultatif).

5 Cliquez sur Ouvrir.
