Onglet de plan Charpente
Onglet de plan Charpente
Les outils proposés dans l'onglet de plan Charpente d’Architecte 3D vous permettent de visualiser et d'éditer la charpente de votre maison. Vous pouvez ajouter des poutres, solives et autres supports en contrôlant la taille du bois de construction et son usage.
Ajout de composants de charpente
Les outils Charpente vous permettent de définir avec précision le type de bois ou de matériau de construction à utiliser, et la place de chaque élément dans la structure de votre maison.

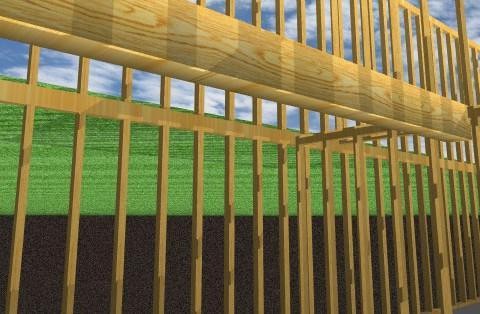

Poutre de charpente
Les poutres de charpente sont placées à une élévation
par défaut, qui est la hauteur du plafond ajoutée à l'épaisseur de la dalle ou de la solive. Vous pouvez modifier les propriétés de la poutre, telles que la taille et le matériau, dans l'onglet Propriétés avant ou après l'avoir ajouté à votre conception.
Pour visualiser les composants de charpente en 3D, activez le style de rendu Ossature. Pour de plus amples informations, veuillez consulter la rubrique.
Pour ajouter une poutre de charpente
1 Sur l'onglet de plan Charpente, cliquez sur l'outil Poutre de charpente.
2 Utilisez la méthode de dessin Faire glisser pour ajuster pour définir l’angle et la longueur de la poutre.
Note : La conception est limitée à des angles de 15 degrés ; pour passer outre, maintenez la touche MAJ enfoncée tout en dessinant.
Propriétés des poutres de renfort
Les poutres de renfort sont définies par leur largeur, leur profondeur et le matériau qui les compose. Vous pouvez modifier les propriétés avant ou après avoir ajouté le composant à votre conception en le sélectionnant puis en cliquant sur l’onglet Propriétés.
Note : Appuyez toujours sur ENTREE pour valider les nouvelles valeurs saisies dans une zone de texte.
■ Largeur définit la distance d’un côté de la poutre à l’autre.
■ Profondeur définit la distance depuis le bas de la poutre jusqu’en haut.
■ Type spécifie le type de matériau que vous souhaitez utiliser.
■ La case à cocher Dimension Auto contrôle l’affichage des dimensions en 2D. Si les dimensions automatiques ne sont pas affichées pour le dessin entier, les dimensions de la terrasse ne sont pas affichées. Pour plus d ’informations sur le contrôle de l’affichage des dimensions automatiques, consultez la rubrique.

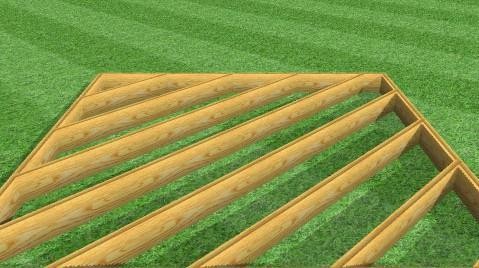

Solives de plancher
Les solives de plancher sont dessinées en utilisant une
forme polygonale. Vous pouvez modifier les propriétés des solives, telles que la taille et le matériau qui la compose,ans l'onglet Propriétés avant ou après l'avoir ajouté à votre conception.
Pour visualiser les composants de charpente en 3D, activez le style de rendu Ossature. Pour de plus amples informations, veuillez consulter la rubrique.
Pour ajouter des solives de plancher
1 Sur l'onglet de plan Charpente, cliquez sur l'outil Solive de charpente.
2 Dans l’onglet Propriétés, cliquez sur le menu déroulant Méthodes de dessin et choisissez la forme souhaitée.
3 Utilisez la méthode de dessin Définir la forme 2D pour dessiner la section de solive de plancher.
Propriétés des solives de charpente
Architecte 3D construit automatiquement chaque plancher, mur et section de toit avec des spécifications que vous pouvez facilement modifier. Les solives de charpente sont définies par leur angle, l’écart entre les solives, leurs tailles et le matériau qui les compose. Vous pouvez modifier les propriétés avant de dessiner ou après avoir ajouté le composant à votre conception en le sélectionnant puis en cliquant sur l’onglet Propriétés.
Note : Appuyez toujours sur ENTREE pour valider les nouvelles valeurs saisies dans une zone de texte.
■ Angle de solive définit le degré auquel vous souhaitez positionner les panneaux de solive.
■ Ecart entre les solives définit la distance entre chaque solive.
■ Taille de solive definit la largeur du panneau de la solive.
■ La case à cocher Solive de rive (Linteaux) indique si vous souhaitez que les linteaux soient inclus (sélectionné) ou exclus (déselectionné).
![]() |
![]() |

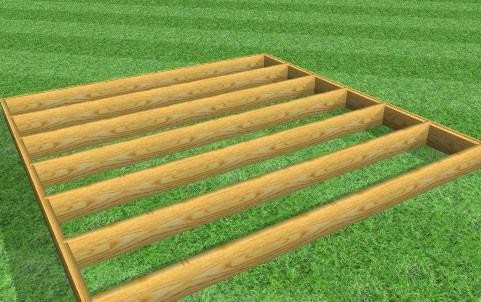

Linteaux inclus Linteaux exclus
■ Type spécifie le type de matériau que vous souhaitez utiliser pour la solive.
■ Les options Courbe permettent de contrôler la courbe. Pour de plus amples informations, veuillez consulter la rubrique « Modification de la tension de courbe » à partir de la page 274.
■ La case à cocher Dimension Auto contrôle les affichages des dimensions en 2D. Si les dimensions automatiques ne sont pas affichées pour le dessin entier, les dimensions de la terrasse ne sont pas affichées. Pour plus d ’informations sur le contrôle de l’affichage des dimensions automatiques, consultez la rubrique “Dimensions”, à la page 62.

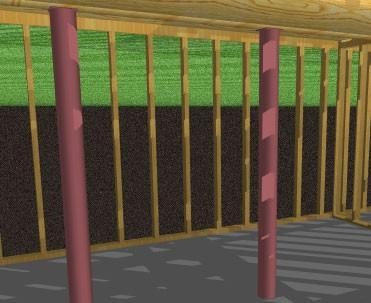

Colonne porteuse
Les colonnes porteuseus sont placées à l'élévation de base du plancher actuel. Vous pouvez modifier les propriétés de la colonne telles que la taille et le matériau qui le compose, dans l'onglet Propriétés avant ou après l'avoir ajouté à votre conception.
Pour visualiser les composants de charpente en 3D, activez le style de rendu Ossature. Pour de plus amples informations, veuillez consulter la rubrique.
Pour placer des colonnes porteuses
1 Sur l'onglet de plan Charpente, cliquez sur l'outil Colonne porteuse de charpente.
2 Utilisez la méthode de dessin Cliquer pour placer pour positionner une colonne.
Propriétés de la colonne porteuse
Après avoir ajouté une colonne porteuse, vous pouvez modifier le matériau qui la compose et sa taille. Vous pouvez modifier les propriétés avant ou après avoir ajouté le composant à votre conception en le sélectionnant puis en cliquant sur l’onglet Propriétés.
Note : Appuyez toujours sur ENTREE pour valider les nouvelles valeurs saisies dans une zone de texte.
■ Hauteur définit la distance depuis le bas de la colonne jusqu’en haut.
■ Largeur/Diamètre définit la distance d’un côté de la colonne à l’autre.
■ Type spécifie le type de matériau que vous souhaitez utiliser pour la colonne.
Personnalisation des propriétés des chevrons
Les sections de toiture se construisent automatiquement selon les spécifications définies dans Architecte 3D. Vous pouvez facilement modifier tous ces paramètres.
Pour préciser le matériau de construction des chevrons
1 Faites un clic-droit sur le périmètre d'une section de toit et sélectionnez Propriétés de la charpente dans le menu contextuel. Une boîte de dialogue s’ouvre.
2 Choisissez le matériau souhaité dans la zone Matériau charpente.
3 Cliquez sur OK.
Pour modifier l’espacement des chevrons
1 Cliquez sur le périmètre d'une section de toit tout en appuyant sur la touche CTRL et sélectionnez Propriétés de la charpente dans le menu contextuel. Une boîte de dialogue s’ouvre.
2 Indiquez l'espacement souhaité dans la zone Ecart et cliquez sur OK.
Pour modifier la taille des chevrons
1 Faites un clic-droit sur le périmètre d'une section de toit et sélectionnez Propriétés de la charpente dans le menu contextuel. Une boîte de dialogue s’ouvre.
2 Entrez la hauteur de chevron que vous souhaitez et cliquez sur OK.
Pour identifier une ferme de toit
1 Faites un clic-droit sur le périmètre d'une section de toit sélectionnez Propriétés de la charpente dans le menu contextuel. Une boîte de dialogue s’ouvre.
2 Cliquez sur la case d'option Fermes.
3 Entrez l'espacement des fermes que vous souhaitez et cliquez sur OK.
Personnalisation des propriétés de l'ossature de terrasse
Les terrasses se construisent automatiquement selon les spécifications définies dans Architecte 3D. Vous pouvez facilement modifier tous ces paramètres.
Pour préciser le matériau de construction d’une terrasse
1 Faites un clic-droit sur le périmètre d'une terrasse et sélectionnez Propriétés de la charpente dans le menu contextuel. Une boîte de dialogue s’ouvre.
2 Choisissez le matériau souhaité dans le menu déroulant Matériau.
3 Cliquez sur OK.

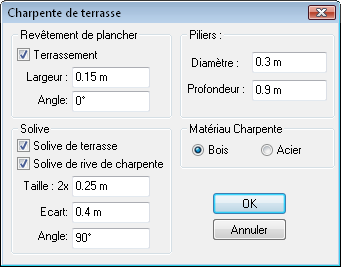

Pour modifier les propriétés de l'ossature de terrasse
1 Faites un clic-droit sur le périmètre d'une terrasse et sélectionnez Propriétés de la charpente dans le menu contextuel. Une boîte de dialogue s’ouvre.
2 Indiquez la largeur et l'angle des solives de terrasse dans les champs appropriés.
3 Indiquez la hauteur, l'espacement et l'angle des solives de terrasse dans les champs appropriés.
4 Cliquez sur OK.
Pour modifier les propriétés des colonnes ou poteaux de terrasse
1 Faites un clic-droit sur le périmètre d'une terrasse et sélectionnez Propriétés de la charpente dans le menu contextuel. Une boîte de dialogue s’ouvre.
2 Entrez le diamètre et la profondeur des poteaux.
3 Cliquez sur OK.
Personnalisation des matériaux du châssis de base
Par défaut, les structures sont construites sur une dalle de béton. Vous pouvez personnaliser le matériau du châssis de base afin d'utiliser du béton, de l'acier ou du bois. Le châssis de base peut être personnalisé dans tous les plans, sauf dans le plan Fondation.
Pour utiliser un châssis de base en béton
1 Déplacez le curseur sur les murs extérieurs de votre conception jusqu'à ce qu'un périmètre bleu clair mis en surbrillance s'affiche. Cliquez sur le périmètre. Une fois sélectionné, il devient jaune.
2 Sous Options d'outil, cliquez sur Châssis de dalle. La boîte de dialogue Fondation automatique s'affiche.
3 Sous Matériau de châssis, sélectionnez Béton, puis cliquez sur OK.
Pour utiliser un châssis de base en acier
1 Déplacez le curseur sur les murs extérieurs de votre conception jusqu'à ce qu'un périmètre bleu clair mis en surbrillance s'affiche. Cliquez sur le périmètre. Une fois sélectionné, il devient jaune.
2 Sous Options d'outil, cliquez sur Châssis de dalle. La boîte de dialogue Fondation automatique s'affiche.
3 Sous Matériau de châssis, sélectionnez Acier.
4 (facultatif) Spécifiez les options de solive de sol et de solive de bordure.
5 Cliquez sur OK.
Pour utiliser un châssis de base en bois
1 Déplacez le curseur sur les murs extérieurs de votre conception jusqu'à ce qu'un périmètre bleu clair mis en surbrillance s'affiche. Cliquez sur le périmètre. Une fois sélectionné, il devient jaune.
2 Sous Options d'outil, cliquez sur Châssis de dalle. La boîte de dialogue Fondation automatique s'affiche.
3 Sous Matériau de châssis, sélectionnez Bois.
4 (facultatif) Spécifiez les options de solive de sol et de solive de bordure.
5 Cliquez sur OK.
