Onglet de plan CVCA

Onglet de plan CVCA

Une partie importante de la création de votre maison consiste à ajouter des gaines de CVCA (chauffage, ventilation et climatisation d'air). Il est important que ce processus soit mis en œuvre correctement. C’est pourquoi Architecte 3D vous permet de concevoir de manière sûre un système CVCA qui offrira à chaque pièce une ventilation adéquate.

En quelques clics, vous aurez installé un système CVCA, dont vous pourrez ensuite facilement ajuster ou déplacer les éléments. Vous pourrez également déplacer des composants d’une certaine distance grâce aux coordonnées polaires ou cartésiennes, voire même les faire pivoter.

Ajout de gaines d’aération

Architecte 3D vous propose plusieurs gaines d’aération de différentes tailles pour que vous installiez les mieux adaptées à votre système CVCA. Pour placer des gaines d’aération, il vous suffit de les cliquer-glisser. Les conduits sont dessinés horizontalement et verticalement, comme dans les installations CVCA standard réelles. Selon les besoins de votre projet, vous pouvez déplacer les gaines d’aération en les faisant glisser, en précisant une distance ou en les faisant pivoter.

Si vous ne trouvez pas de conduit de la taille recherchée, vous pouvez spécifier sa taille vous-même sur la feuille de propriétés CVCA.

Pour placer des gaines d’aération

1 Sur l'onglet de plan CVCA, cliquez sur l'outil Gaine d’aération.

2 Cliquez sur le plan ; maintenez le bouton de la souris enfoncé et faites glisser. Le conduit s’affiche au fur et à mesure que vous le faites glisser, accompagné de ses mesures.

Note : Le dessin est contraint à des angles de 15 degrés ; pour passer outre, maintenez la touche MAJ enfoncée tout en dessinant.

3 Relâchez le bouton de la souris pour placer le segment de gaine d’aération.

Pour redimensionner une gaine d’aération

1 Dans le jeu d'outils Édition, cliquez sur l'outil Sélection.

2 Sélectionnez la gaine en cliquant dessus. La feuille de propriétés correspondante apparaît.

3 Dans la zone Conduit, saisissez de nouvelles mesures de largeur et de profondeur. La gaine d’aération sélectionnée est redimensionnée.

Ajout de grilles d’aération et VMC

Il suffit d’un clic pour placer des grilles d’aération. Après avoir installé une grille, vous pouvez la déplacer en la faisant glisser ou en précisant des coordonnées spécifiques. Vous pouvez même la faire pivoter selon un angle personnalisé pour qu’elle s’adapte parfaitement à votre dessin. Architecte 3D vous propose différentes sortes de grilles d’aération aussi bien pour le sol que pour le plafond.

Pour placer une grille d'aération ou une conduite de retour basse

1 Dans l'onglet de plan CVCA, cliquez sur l'outil Grilles d'aération/Conduites de retour basses.

2 Sur l'onglet Options d'outil, choisissez la bibliothèque des grilles d'aération ou des conduites de retour. Les options sont affichées dans la barre d'aperçu.

3 Cliquez sur la conduite ou la gaine souhaitée, puis cliquez dans la fenêtre de conception pour la placer.

Pour placer une grille d'aération (VMC) ou une conduite de retour murale

1 Dans l'onglet de plan CVCA, cliquez sur l'outil Grilles d'aération/Conduites de retour murales

2 Sur l'onglet Options d'outil, choisissez la bibliothèque des grilles d'aération ou des conduites de retour. Les options sont affichées dans la barre d'aperçu.

3 Cliquez pour sélectionner la gaine ou la conduite souhaitée.

4 Cliquez et glissez la gaine ou la conduite sur le mur jusqu'à l'endroit souhaité, puis relâchez le bouton pour la placer.

Pour placer une grille d'aération ou une conduite de retour haute

1 Dans l'onglet de plan CVCA, cliquez sur l'outil Grilles d'aération/Conduites de retour hautes

2 Sur l'onglet Options d'outil, choisissez la bibliothèque des grilles d'aération ou des conduites de retour. Les options sont affichées dans la barre d'aperçu.

3 Cliquez sur la conduite ou la gaine souhaitée, puis cliquez dans la fenêtre de conception pour la placer.

Ajout de systèmes de chauffage ou de climatisation et de pompes

Vous pouvez placer des systèmes de chauffage et de climatisation en un seul clic. Une fois les éléments mis en place, vous pouvez les déplacer d’une distance donnée, les faire glisser ou même les faire pivoter pour les adapter parfaitement à votre plan de maison.

Pour placer une chaudière

1 Sur l'onglet de plan CVCA, cliquez sur l'outil Chaudière.

2 Cliquez une fois sur votre dessin. La chaudière est instantanément mise en place.

Pour placer un système de climatisation

1 Sur l'onglet de plan CVCA, cliquez sur l’outil Pompe à chaleur ou Climatiseur du jeu d'outils.

2 Cliquez sur OK. Le système sélectionné est instantanément mis en place.

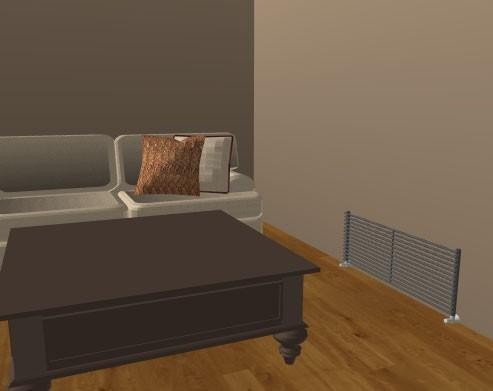

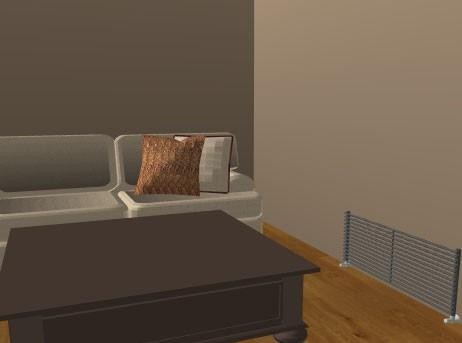

Placement de convecteurs ou de radiateurs

À mesure du placement des convecteurs électriques ou des radiateurs sur votre plan de maison, les lignes de dimension correspondantes apparaissent automatiquement pour facililer le positionnement à une distance spécifique d’un autre composant CVCA ou d’un pan de mur voisin. Vous remarquerez que les convecteurs électriques ou radiateurs sont automatiquement « asservis » au pan de mur afin d’assurer un positionnement simple et précis.

Pour placer un convecteur électrique ou un radiateur

1 Sur l'onglet de plan CVCA, cliquez sur l'outil Plinthes chauffantes.

2 Cliquez sur un pan de mur ; maintenez le bouton de la souris enfoncé et faites glisser. Le plinthe chauffante (convecteur ou radiateur) apparaît, avec les dimensions, au fur et à mesure que vous glissez. Les lignes de dimension indiquent la distance depuis le centre de la plinthe (du convecteur ou radiateur) et le mur ou le composant CVCA le plus proche.

3 Relâchez le bouton de la souris pour placer l’appareil de chauffage.

Élévation à la base ou surface d'un étage

Vous pouvez régler l’élévation d'un objet en fonction de celle de la base ou de la surface d'un étage. Ce réglage facilite le placement précis d'objets à des élévations personnalisées (le placement exact de grilles de ventilation à la surface d'un étage, par exemple, ou d'une gaine d'aération à la surface inférieure, de sorte qu'il corresponde à l'élévation exacte de l'étage).

Vous pouvez élever un objet par rapport à la base d'un étage, à sa surface inférieure, ou à sa surface supérieure.

Note : Au niveau du rez-de-chaussée, vous ne pouvez élever vos sélections qu'à la surface de l'étage, sinon les objets se trouveraient en sous-sol.

Pour élever à la surface d'un étage

1 Cliquez pour sélectionner l'étage auquel vous voulez élever l'objet.

2 Touche MAJ enfoncée, cliquez pour sélectionner l'objet à élever.

Note : L'étage et l'objet doivent être tous deux sélectionnés.

3 Cliquez avec le bouton droit au centre de l'objet à élever. Un menu contextuel apparaît.

4 Cliquez sur Elever à la surface de l’étage. L'objet s'élève à la surface supérieure de l'étage sélectionné.

Pour élever à la base de l'étage

1 Cliquez pour sélectionner l'étage auquel vous voulez élever l'objet.

2 Touche MAJ enfoncée, cliquez pour sélectionner l'objet à élever.

Note : L'étage et l'objet doivent être tous deux sélectionnés.

3 Cliquez avec le bouton droit au centre de l'objet à élever. Un menu contextuel apparaît.

4 Cliquez sur Elever à la base de l’étage. L'objet s'élève à la surface inférieure de l'étage sélectionné.
