Travailler en mode 3D

Architecte 3D vous permet de visualiser votre création en 3D avec un rendu photoréaliste. Vous pouvez choisir la couleur des murs intérieurs et extérieurs, utiliser des revêtements de couverture très réalistes et sélectionner une texture de bois dans une large gamme pour donner du caractère à votre maison. La fenêtre 3D vous montre votre projet sous différents angles. La puissante fonction ClearView vous fait littéralement pénétrer à l'intérieur des murs pour observer les circuits électriques, la plomberie, etc.

Pour réinitialiser la vue 3D

■ Sélectionnez 3D > Rétablir la vue

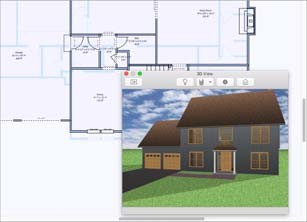

Pour afficher une vue 3D flottante

■ Cliquez sur l'icône Vue 3D isométrique . Une vue 3D flottante s’affiche. Vous pouvez faire glisser la fenêtre pour la déplacer, ou de redimensionner en étirant un bord ou un coin. (facultatif) Sélectionnez Conception > Mode conception > Vue fenêtre 3D (ou appuyez sur AltCommande-3).

Pour afficher une vue 3D uniquement

■ Cliquez sur l'icône Vue complète 3D . Une vue 3D plein écran s’affiche (facultatif) Sélectionnez Conception > Mode conception > Vue complète 3D (ou appuyez sur AltCommande-2). Note : Vous pouvez masquer les barres latérales gauche et droite pour créer une vue 3D plus large.

Pour afficher la vue d'élévation

■ Cliquez sur l'icône Vue d'élévation . Des vues pré-définies sont disponibles dans la barre d'outils. Sélectionnez l'une de ces vues pour voir rapidement votre conception depuis cette direction, ou cliquez sur le bouton Pivoter l’angle de vue de l’élévation et faites glisser dans la fenêtre de vue pour tourner autour de la conception.

Vous pouvez ajouter des portes, des fenêtres et des accessoires lorsque lvous êtes en Vue d’élévation en sélectionnant un des outils puis en cliquant sur un mur pour positionner l'élément. Pour de plus amples informations sur l'édition des portes, des fenêtres et les propriétés des accessoires, consultez la rubrique “Onglet de plan Etage”

La Vue d’élévation permet également de modifier les toits, les terrasses et les objets 3D qui existent dans votre conception.

To display Real Model view

■ Cliquez sur l'icône Vue RealModel
