Ajout de gaines d'aération

Architecte 3D vous propose plusieurs gaines d'aération de différentes tailles pour que vous installiez les mieux adaptées à votre système CVCA. Pour placer des gaines d'aération, il suffit de faire glisser le pointeur pour définir leur longueur. Les conduits sont dessinés horizontalement et verticalement, comme dans les installations CVCA standard réelles. Selon les besoins de votre projet, vous pouvez déplacer des gaines d'aération en les faisant glisser, en précisant une distance ou en les faisant pivoter.

Si vous ne trouvez pas de conduit de la taille recherchée, vous pouvez spécifier sa taille vous-même dans la boîte de dialogue des propriétés CVCA.

Pour placer une gaine d'aération

1 Sous l'onglet de plan CVCA, cliquez sur l'outil Conduite d'air.

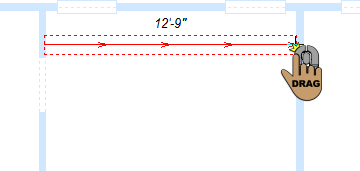

2 Utilisez la méthode de dessin Faire glisser pour ajuster pour définir l’angle et la longueur de la gaine d’aération.

Note : La conception est limitée à des angles de 15 degrés ; pour passer outre cette contrainte, maintenez la touche MAJ enfoncée pendant que vous dessinez.

3 Relâchez le bouton de la souris pour placer le segment de gaine d'aération.

Pour redimensionner une gaine d'aération

1 Dans le groupe d’outils Edition, cliquez sur l'outil Sélection des objets.

2 Sélectionnez le conduit que vous souhaitez redimensionner. Ses propriétés s'affichent dans le panneau Propriétés.

3 Indiquez la largeur et la profondeur souhaitées dans les champs appropriés. Appuyez sur la touche Entrée pour accepter les nouvelles valeurs. Le conduit est alors redimensionné.
