Utilisation des outils de conception de toit à main levée

Architecte 3D propose trois outils performants et polyvalents pour créer un toit à main levée, dans le but de simplifier la représentation de plans de toiture complexe. Par le biais des outils Toit à main levée à trois ou quatre points, les sections de toit sont fixées aux murs afin que vous les dessiniez tout de suite de la bonne taille. Après avoir dessiné les versants du toit, vous pouvez en personnaliser tous les détails : pente, positionnement, forme, etc. Les outils Toit à main levée à trois ou quatre points permettent de préciser la largeur de la sous-face.

Pour dessiner au moyen d'un outil Toit à main levée

1 Choisissez le bouton Toit à main levée depuis le groupe d’outils Toiture. Les propriétés correspondantes s'affichent dans le panneau Propriétés.

2 Indiquez éventuellement la pente et l'angle souhaités. Appuyez sur la touche Entrée pour accepter les nouvelles valeurs.

3 Le cas échéant, activez ou désactivez la case placée en regard des sous-faces que vous voulez inclure ou exclure.

4 Cliquez dans la fenêtre de conception pour définir le point de départ du versant de toit. La ligne extensible qui apparaît suit le mouvement du pointeur. Cette ligne représente la première limite du versant de toit. Notez que ses dimensions sont actualisées à mesure que vous dessinez.

5 Cliquez et déplacez le pointeur jusqu'à l'angle suivant. Répétez cette procédure jusqu'à ce que le versant soit entièrement dessiné.

6 Si vous souhaitez modifier le sens de la pente, cliquez sur la flèche placée au centre du versant de toit, puis faites-la pivoter dans la direction souhaitée.

Note : L'élévation de chaque point créé est indiquée ; utilisez ces mesures pour faire correspondre les versants de toit.

Pour dessiner au moyen de l'outil Toit à main levée à quatre points

1 Choisissez le bouton Toit à main levée à quatre points depuis le groupe d’outils Toiture. Les propriétés correspondantes s'affichent dans le panneau Propriétés.

2 Indiquez éventuellement la pente et l'angle souhaités. Appuyez sur la touche Entrée pour accepter les nouvelles valeurs.

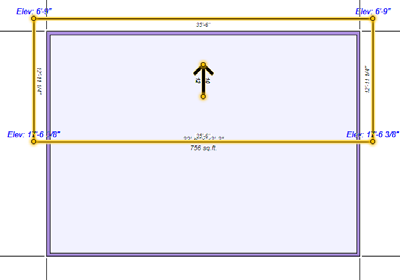

3 Cliquez sur le pan de mur où vous désirez placer le toit à quatre points et faites glisser le pointeur dans la direction dans laquelle le toit doit s'élever.

4 Relâchez le bouton de la souris. Le versant de toit est instantanément dessiné.

Pour dessiner au moyen de l'outil Toit à main levée à trois points

1 Choisissez le bouton Toit à main levée à trois points depuis le groupe d’outils Toiture. Les propriétés correspondantes s'affichent dans le panneau Propriétés.

2 Indiquez éventuellement la pente et l'angle souhaités. Appuyez sur la touche Entrée pour accepter les nouvelles valeurs.

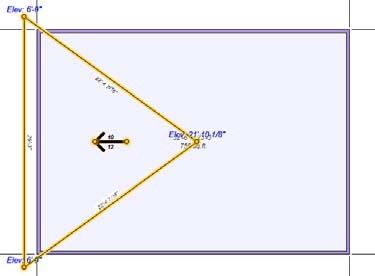

3 Cliquez sur le pan de mur où vous désirez placer le toit à trois points et faites glisser le pointeur dans la direction dans laquelle le toit doit s'élever.

4 Relâchez le bouton de la souris. Le versant de toit est instantanément dessiné.

Pour modifier l'élévation du toit

1 Sélectionnez le toit que vous souhaitez modifier. Ses propriétés s'affichent dans le panneau Propriétés.

2 Activez la case d'option Mesure à partir de la base pour mesurer l'élévation du sol à la base du toit. OU

■ Activez la case d'option Mesure à partir du sommet pour mesurer l'élévation du sol au sommet du

toit.
