Configuration des options de mur

Après avoir dessiné les murs de votre plan, vous pouvez personnaliser de nombreuses caractéristiques. Un large éventail d'options vous permettent notamment de définir l'épaisseur des murs, la hauteur de plafond, l'espacement des poteaux et d'activer le plancher automatique.

Pour définir la largeur d'un mur

1 Dans le groupe d’outils Edition, cliquez sur l'outil Sélection des objets.

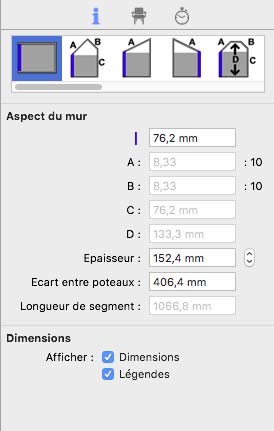

2 Sélectionnez un mur. Ses propriétés s'affichent dans le panneau Propriétés.

3 Indiquez la valeur souhaitée dans le champ Epaisseur ou bien cliquez sur la commande d'incrémentation. Appuyez sur la touche Entrée pour accepter les nouvelles valeurs.

Pour définir l'espacement des poteaux

1 Dans le groupe d’outils Edition, cliquez sur l'outil Sélection des objets.

2 Sélectionnez un mur. Ses propriétés s'affichent dans le panneau Propriétés

3 Indiquez la valeur souhaitée dans le champ Ecart entre poteaux et appuyez sur la touche Entrée.

Pour masquer les dimensions de toutes les portes et fenêtres

■ Sélectionnez 2D > Masquer les légendes des portes et fenêtres.

Pour désactiver l'affichage des dimensions ou légendes d'un mur particulier

1 Sélectionnez le mur que vous souhaitez modifier. Ses propriétés s'affichent dans le panneau Propriétés.

2 Désactivez la case Dimensions dans le panneau Propriétés. OU

1 Sélectionnez le mur que vous souhaitez modifier. Ses propriétés s'affichent dans le panneau Propriétés.

2 Désactivez la case Légendes dans panneau Propriétés.

Pour calculer les dimensions à partir de la surface d'un mur

Les mesures s'effectuent par défaut du centre d'un mur au centre d'un autre mur. Pour mesurer des murs d'une surface à l'autre, procédez comme suit.

1 Dans le groupe d’outils Edition, cliquez sur l'outil Sélection des objets.

2 Sélectionnez un mur. Ses propriétés s'affichent dans le panneau Propriétés.

3 Activez la case d'option Surfaces.

Pour changer l'emplacement des dimensions

1 Dans le groupe d’outils Edition, cliquez sur l'outil Sélection des objets.

2 Sélectionnez un mur. Ses propriétés s'affichent dans le panneau Propriétés

3 Cliquez sur le bouton Inverser les dimensions.
