Ajout d'un escalier sur mesure

Outre la fonction Insérer des marches, Architecte 3D vous permet de dessiner facilement vos propres escaliers personnalisés. Les escaliers droits et incurvés sont dessinés en utilisant la hauteur du sol, sauf si vous avez préciser une hauteur spécifique dans le panneau Propriétés de la barre latérale de droite avant de comencer votre desssin d’escalier.

La ligne au centre définit le sens et la forme de l’escalier et la valeur hauteur définit la distance, tandis que la hauteur de l'escalier définit la distance jusqu'en haut de l'escalier.

Pour créer une ouverture dédiée à l’escalier pour l’étage supérieur, consultez la rubrique “Insertion d'une trémie de. Une fois votre escalier dessiné, vous pouvez appliquer différentes couleurs et matériaux sur vos marches, contremarches et rampes.

Vous pouvez dessiner les types d’escalier suivants :

■ Escalier droit

■ Escalier courbe

Escalier droit

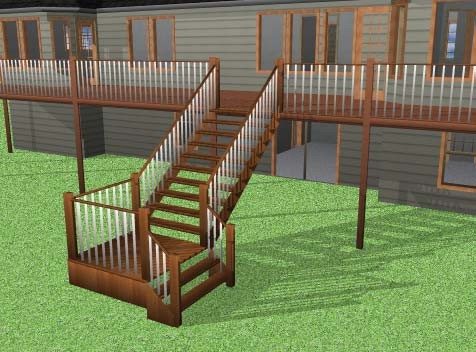

Vous pouvez desiner un escalier le long d’une ligne droite ou ajouter plusieurs points pour créer un escalier en forme

de L ou en forme de U avec palier. Le nombre de marches dépend de la hauteur totale de l'escalier.

Note : Une fois l’escalier dessiné, vous pouvez inverser son sens par un clic droit sur la ligne au centre et le choix de l’option Inverser le sens de l’escalier.

Pour dessiner un escalier droit

1 Choisissez le bouton Escalier droit depuis le groupe d’outils Terrasse.

2 Cliquez pour définir le point de départ puis faites glisser le pointeur dans le sens souhaité pour l’escalier puis cliquez de nouveau pour définir le point suivant.

3 Continuez à cliquez sur des points et faites glisser le pointeur pour définir la forme de l’escalier et faites un clic droit pour placer.

Escalier courbe

Les escaliers courbes ou incurvés sont un seul segment qui se courbe dans la direction souhaitée du dessin. Le

nombre de marches dépend de la hauteur totale de l'escalier.

Note: Une fois l’escalier dessiné, vous pouvez inverser son sens par un clic droit sur la ligne au centre et le choix de l’option Inverser le sens de l’escalier.

Pour dessiner un escalier courbe

1 Choisissez le bouton Escalier incurvé depuis le groupe d’outils Terrasse.

2 Cliquez pour définir le point de départ de l'escalier et faites glisser le pointeur pour définir la la direction dans laquelle l'escalier doit s'élever puis cliquez pour définir le dernier point et placer l’escalier.

(facultatif) Pour contraindre l'escalier à suivre un arc en plein cintre, maintenez la touche MAJ enfoncée pendant que vous dessinez.
