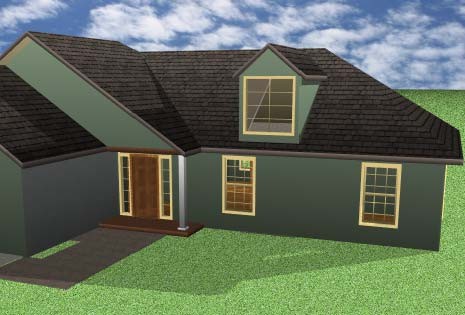

Ajout d'un chien assis

Les chiens assis permettent d'ajouter du volume à votre intérieur et donne un cachet à votre extérieur. Il est possible d'ajouter rapidement un chien assis à un panneau de toit dans votre conception grâce à l'outil Chien assis.

Composants chien assis

Les chiens assis se composent de différents éléments, y compris des panneaux de toit, une trémie pour supprimer la

section de toit existante à l'endroit où le chien assis est ajouté, une fenêtre et des murs adaptés. Il est possible de modifier chacun de ces composants individuellement après l'ajout du chien assis.

Propriétés Chien assis

Lorsque vous ajoutez un chien assis, il est placé en fonction des propriétés définies dans l'onglet Propriétés. Il est

possible de modifier ces propriétés avant d'ajouter le chien assis. Cependant pour pouvoir modifier les propriétés du chien assis après l'avoir placé, il faut modifier chaque élément qui compose le chien assis.

Note : Appuyez sur la touche ENTREE pour valider les nouvelles valeurs.

Style de lucarne permet de choisir le type de chien assis que vous souhaitez ajouter à votre toit.

Note : Il est impossible de modifier le style de chien assis après l'avoir ajouté à votre conception.

■ Dimensions définit l'épaisseur totale et la hauteur du chien assis.

■ Inclinaison de base définit la pente des murs du chien assis. L'inclinaison du mur impacte la profondeur du chien assis par rapport au toit ; une valeur plus grande de l'inclinaison conduit à un chien assis moins profond, alors qu'au contraire une valeur plus faible conduit à un chien assis qui s'éloigne plus du toit. Si l'inclinaison de base ne correspond pas à l'inclinaison du toit existant, il faudra probablement ajuster le chien assis de sorte à le placer correctement.

■ Inclinaison pignon/croupe définit la pente des panneaux de toit pour des chiens assis lucarne jacobine ou lucarne capucine. Plus haute est l'inclinaison, plus raide sera la pente de toit. Par exemple, 25:30 signifie que le toit s'élève de 25 cm tous les 30 cm de toit.

■ Inclinaison lucarne définit la pente des panneaux de toit pour une lucarne rampante. Pour créer un toit plat, saisissez 0. Plus haute est l'inclinaison, plus raide sera la pente de toit.

■ La case à cocher Afficher les angles de l'inclinaison permet de décider de quelle manière les valeurs de l'inclinaison sont affichées. Lorsqu'elle est cochée, les valeurs de l'inclinaison changent pour afficher l'angle de l'inclinaison dans les zones de texte plutôt que les mesures.

■ La case à cocher Inclure les fenêtres permet de déterminer si les fenêtres sont comprises avec le chien assis. Lorsqu'elle est cochée, les fenêtres sont inclues. Il est possible de modifier les fenêtres dans un chien assis comme n'importe quelle fenêtre de votre conception. Lorsque la case Utiliser l’inclinaison détectée est cochée, la valeur Inclinaison de base est ignorée et les murs du chien assis sont créés pour correspondre à l'inclinaison du panneau de toit existant.

Pour ajouter un chien assis

1 Choisissez le bouton Chien assis depuis le groupe d’outils Toiture.

2 Choisissez le style de chien assis souhaité dans le panneau Propriétés et modifiez les paramètres de dimensions et pente du toit si nécessaire.

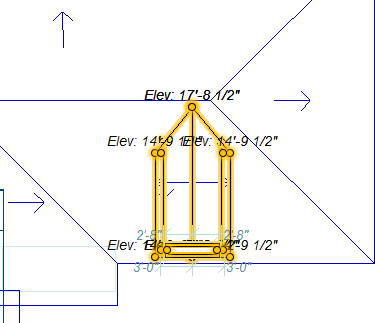

3 Utilisez la méthode de dessin Cliquer pour placer pour positionner le chien assis sur le panneau de toit de votre conception.
