Calcul des dimensions

Au fur et à mesure que vous dessinez, Architecte 3D vous montre automatiquement les dimensions afin de faciliter le positionnement de murs, portes et autres éléments sur votre plan. Le puissant outil Dimensions de mur vous sera particulièrement utile pour ajouter des cotes interactives entre des murs, là où aucune mesure ne peut être générée automatiquement. Les distances calculées avec l'outil Dimensions de mur sont automatiquement actualisées lorsque vous déplacez un des murs. Cela s'avère très utile lorsqu'il s'agit de mesurer la distance séparant les murs de la maison principale et ceux d'autres bâtiments, comme un abri de jardin ou une remise. Dans certains cas, vous désirerez peut-être imprimer votre plan sans les annotations des dimensions. Pour ce faire, vous avez la possibilité de désactiver le dimensionnement automatique si vous ne voulez pas qu'il apparaisse sur la page de dessin ou pendant que vous dessinez.

Pour utiliser l'outil de mesure de l'espacement entre les murs

1 Dans le jeu d'outils réductible Dimension, cliquez sur l'outil Ecart entre les murs.

2 Cliquez sur un mur dans la fenêtre de conception pour définir le point de départ, puis faites glisser le pointeur jusqu'au second mur.

3 Relâchez le bouton de la souris pour établir la mesure.

Pour désactiver le dimensionnement automatique

■ Sélectionnez 2D > Masquer Dimensions automatiques.

Pour activer le dimensionnement automatique

■ Sélectionnez 2D > Afficher Dimensions automatiques.

Pour masquer les dimensions des portes et fenêtres

■ Sélectionnez 2D > Masquer les légendes des portes et fenêtres.

Pour afficher les dimensions des portes et fenêtres

■ Sélectionnez 2D > Afficher les légendes des portes et fenêtres.

Pour modifier le style d'extrémité

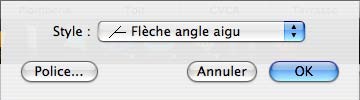

1 Sélectionnez 2D > Propriétés des dimensions. La boîte de dialogue Propriétés des dimensions s'ouvre.

2 Choisissez l'extrémité souhaitée dans le menu déroulant Style.

3 Cliquez sur OK.

Pour changer la police des dimensions

1 Sélectionnez 2D > Propriétés des dimensions. La boîte de dialogue Propriétés des dimensions s'ouvre.

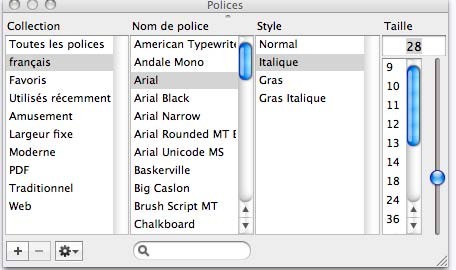

2 Cliquez sur le bouton Police. La boîte de dialogue Police s'ouvre.

3 Choisissez la police, le style et la taille souhaités.

4 Fermez la boîte de dialogue.
